Złącze kolankowe 45° 1i1/16"JIC

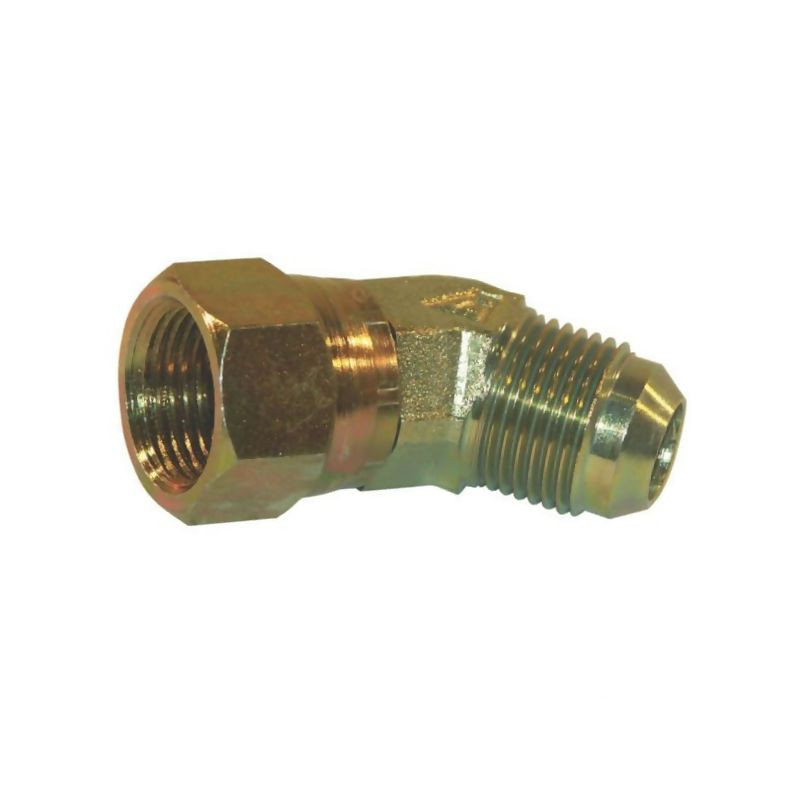

Złącze kolankowe 45° Alfagomma KOU4517 – precyzja i wytrzymałość w systemach hydraulicznych

Złącze kolankowe o kącie 45 stopni, oznaczone indeksem KOU4517, to profesjonalny komponent marki Alfagomma, zaprojektowany do zastosowań w wymagających instalacjach hydraulicznych. Element ten umożliwia bezpieczne i szczelne połączenie przewodu z króćcem węża z innymi elementami systemu, takimi jak rury PA (poliamidowe) lub inne złącza hydrauliczne. Dzięki precyzyjnemu wykonaniu ze stali oraz odpowiedniej obróbce powierzchniowej, złącze zapewnia długotrwałą odporność na korozję i uszkodzenia mechaniczne.

Kluczową cechą tego modelu jest zastosowanie gwintu UNF (JIC) o rozmiarze 1 1/16 cala, co gwarantuje kompatybilność z popularnymi standardami w branży motoryzacyjnej, rolniczej oraz przemysłowej. Konstrukcja opiera się na uszczelnieniu za pomocą pierścienia oporowego oraz stożka zwężanego pod kątem 74° (standard JIC), co w połączeniu z płaską uszczelką UNF zapewnia hermetyczność nawet przy wysokich ciśnieniach roboczych.

Specyfikacja techniczna i parametry pracy

Złącze KOU4517 zostało zaprojektowane z myślą o pracy w warunkach wysokiego obciążenia. Nominalne ciśnienie robocze wynosi aż 280 BAR, co czyni je idealnym rozwiązaniem do układów hydraulicznych maszyn rolniczych, budowlanych czy pojazdów specjalistycznych. Element współpracuje z rurami o średnicy 3/4 cala oraz przewodami o zewnętrznej średnicy w zakresie 18-20 mm.

Wymiary geometryczne złącza zostały dobrane tak, aby ułatwić montaż w ciasnych przestrzeniach maszynowych. Długość mocowania do linii środkowej (L1) wynosi 34 mm, a całkowita długość elementu (P) to 38 mm. Kąt 45 stopni pozwala na ergonomiczne poprowadzenie przewodów hydraulicznych, redukując naprężenia na złączach i zwiększając żywotność całego układu.

Materiał wykonania i trwałość

Podstawowym materiałem konstrukcyjnym jest wysokiej jakości stal, która poddana została procesowi ocynkowania. Taka obróbka powierzchniowa skutecznie chroni metal przed działaniem wilgoci, olejów hydraulicznych oraz czynników atmosferycznych. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość dostarczenia tego złącza w wykonaniu ze stali nierdzewnej (na życzenie).

• Producent: Alfagomma
• Indeks: KOU4517
• Kąt złącza: 45°
• Gwint: UNF (JIC) / UNF, rozmiar 1 1/16 cala
• Średnica rury: 3/4 cala
• Zakres średnicy przewodu: 18-20 mm
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal ocynkowana (opcjonalnie stal nierdzewna)
• Uszczelnienie: Pierścień oporowy, stożek 74° (JIC), uszczelka płaska (UNF)
• Wymiary: L1 = 34 mm, P = 38 mm

Zastosowanie i kompatybilność

Złącze kolankowe KOU4517 znajduje szerokie zastosowanie jako element łączący w systemach przesyłu cieczy pod wysokim ciśnieniem. Jest szczególnie polecane do łączenia przewodów elastycznych z króćcami węża z twardymi przewodami PA lub innymi elementami infrastruktury hydraulicznej. Precyzja wykonania gwintu JIC zapewnia łatwy montaż bez konieczności stosowania dodatkowych uszczelniaczy gwintowych, co przyspiesza prace serwisowe i montażowe.

Dzięki standaryzacji wymiarów i zgodności z normami JIC/UNF, produkt ten jest łatwo dostępny zamiennik w przypadku awarii istniejących instalacji. Niezależnie od tego, czy pracujesz przy serwisie ciągników rolniczych, maszyn budowlanych, czy przemysłowych agregatów hydraulicznych, złącze Alfagomma KOU4517 oferuje niezawodność potwierdzoną renomą producenta.
