Złącze kolankowe 45° 1/2 JIC"JIC

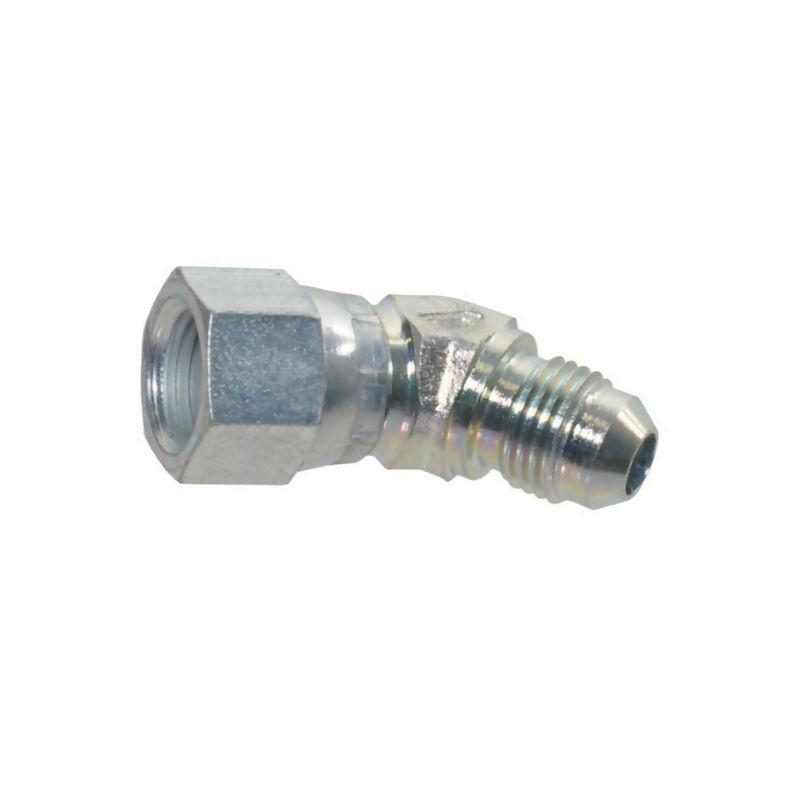

Złącze kolankowe 45° Alfagomma KOU4508 – precyzja w hydraulice siłowej

Złącze kolankowe o kącie 45 stopni marki Alfagomma, oznaczone indeksem KOU4508, to element konstrukcyjny przeznaczony do łączenia przewodów hydraulicznych w układach wymagających zmiany kierunku przepływu medium pod określonym kątem. Produkt ten stanowi kluczowy komponent w systemach, gdzie przestrzeń montażowa jest ograniczona, a standardowe złącza proste nie mogą zostać zastosowane. Dzięki zastosowaniu gwintu typu UNF (JIC) oraz specyficznego stożka zwężanego, złącze zapewnia wysoką szczelność i odporność na drgania oraz wysokie ciśnienia robocze.

Konstrukcja złącza opiera się na połączeniu przewodu z króćcem węża lub innymi elementami układu hydraulicznego (oznaczenie PA w specyfikacji). Materiałem wykonania jest wysokiej jakości stal, poddana procesowi ocynkowania, co skutecznie chroni element przed korozją i wpływem czynników zewnętrznych, typowych dla pracy w warunkach przemysłowych, rolniczych czy warsztatowych. Dla zastosowań w środowiskach o podwyższonym ryzyku korozyjnym, producent przewidział możliwość dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie klienta.

Specyfikacja techniczna i parametry pracy

Złącze KOU4508 charakteryzuje się solidną budową dostosowaną do pracy w układach wysokociśnieniowych. Nominalne ciśnienie robocze wynosi aż 380 BAR, co kwalifikuje ten element do zastosowań w zaawansowanych maszynach budowlanych, rolniczych oraz urządzeniach przemysłowych. System uszczelniania opiera się na pierścieniu oporowym oraz stożku zwężanym pod kątem 74° (standard JIC), co w połączeniu z płaską uszczelką UNF gwarantuje hermetyczność połączenia nawet przy dynamicznych zmianach obciążenia.

Kluczowym aspektem doboru złącza są jego wymiary geometryczne, które muszą być ściśle dopasowane do istniejącej instalacji. Poniżej przedstawiono szczegółowe dane techniczne produktu:

• Producent: Alfagomma
• Symbol katalogowy: KOU4508
• Kąt złącza: 45°
• Rodzaj gwintu: UNF (JIC) / UNF
• Rozmiar gwintu (F): 1/2 cala
• Średnica przewodu: 8 mm (odpowiednik rury 5/16 cala)
• Ciśnienie nominalne: 380 BAR
• Materiał: Stal ocynkowana (opcjonalnie stal nierdzewna)
• Wymiar P (szerokość/krok): 26 mm
• Wymiar L1 (długość mocowania do linii środkowej): 20 mm
• System uszczelniania: Pierścień oporowy, stożek 74° (JIC), uszczelka płaska (UNF)

Zastosowanie i kompatybilność

Złącze to znajduje szerokie zastosowanie w technice hydraulicznej, szczególnie w miejscach wymagających elastycznego poprowadzenia przewodów. Kąt 45 stopni pozwala na łagodne zakręty, redukując turbulencje przepływu oleju hydraulicznego w porównaniu do ostrzejszych załamań. Jest to rozwiązanie idealne do łączenia przewodów z króćcami wężowymi oraz innymi elementami armatury hydraulicznej.

Dzięki standaryzacji gwintu JIC/UNF, złącze KOU4508 jest kompatybilne z większością popularnych systemów hydraulicznych stosowanych w maszynach rolniczych, koparkach, ładowarkach oraz urządzeniach stacjonarnych. Precyzyjne wykonanie stożka 74° zapewnia prawidłowe osadzenie końcówki węża lub rurki, eliminując ryzyko przecieków, które mogłyby prowadzić do awarii całego układu napędowego.

Korzyści z wyboru produktu Alfagomma

Wybierając złącze kolankowe KOU4508, inwestujesz w niezawodność i trwałość. Marka Alfagomma jest synonimem jakości w branży technicznej, a oferowane przez nią komponenty przechodzą rygorystyczne testy wytrzymałościowe. Ocynkowana powierzchnia zapewnia długą żywotność elementu, a wysoka odporność na ciśnienie (380 BAR) daje margines bezpieczeństwa podczas intensywniej eksploatacji maszyny.

Produkt dostępny jest w standardowej wersji stalowej, co zapewnia optymalny stosunek ceny do wytrzymałości. W przypadku specyficznych wymagań środowiskowych, istnieje możliwość zamówienia wersji ze stali nierdzewnej, co rozszerza spektrum zastosowań tego złącza do branż chemicznych, spożywczych lub morskich.
