Złącze kolankowe 45° 9/16"JIC

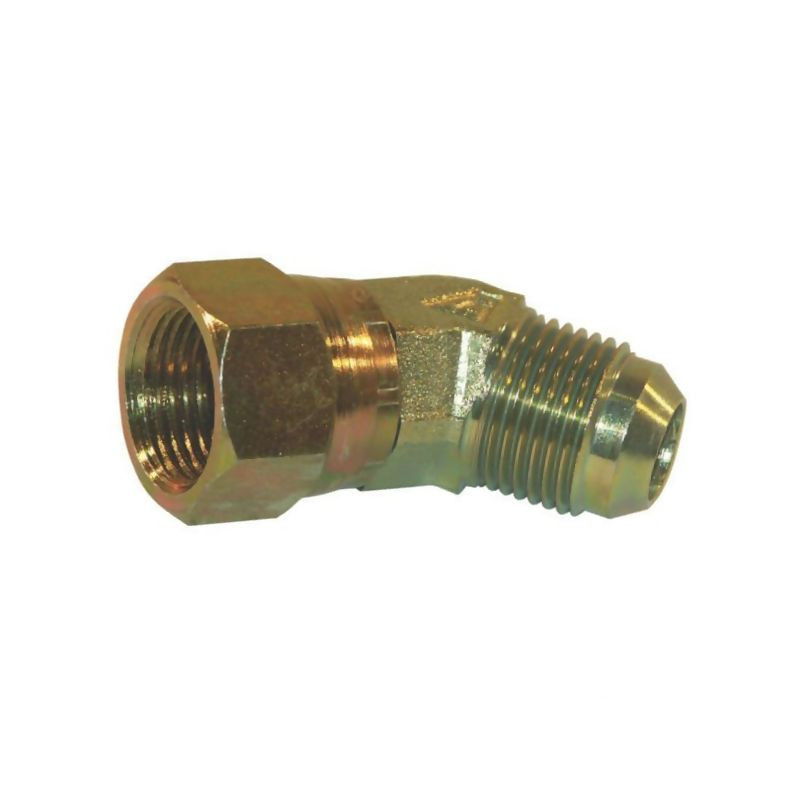

Profesjonalne złącze kolankowe 45° Alfagomma KOU4509

Złącze kolankowe o kącie nachylenia 45 stopni marki Alfagomma, oznaczone symbolem KOU4509, to precyzyjny element hydrauliczny przeznaczony do łączenia przewodów w układach wysokociśnieniowych. Produkt został zaprojektowany do współpracy z przewodem o średnicy zewnętrznej 10 mm (3/8 cala), zapewniając szczelne i trwałe połączenie między przewodem z króćcem węża a innymi elementami instalacji, takimi jak przewody PA.

Kluczową cechą tego złącza jest zastosowanie gwintu UNF/JIC o rozmiarze 9/16 cala. System JIC (Joint Industry Conference) opiera się na uszczelnianiu metal-do-metalu poprzez stożek zwężany pod kątem 74°, co w połączeniu z pierścieniem oporowym gwarantuje wysoką odporność na wibracje i zmiany ciśnienia. Dodatkowo, konstrukcja uwzględnia możliwość zastosowania uszczelki płaskiej w standardzie UNF, co zwiększa uniwersalność montażową elementu.

Specyfikacja techniczna i parametry pracy

Złącze wykonane jest z wysokiej jakości stali, co zapewnia mu odpowiednią wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne typowe dla maszyn rolniczych, budowlanych czy przemysłowych. Standardowo element poddawany jest procesowi ocynkowania, co chroni go przed korozją w trudnych warunkach eksploatacyjnych. Na specjalne życzenie klienta produkt może być dostarczony w wykonaniu ze stali nierdzewnej, co jest istotne w aplikacjach wymagających podwyższonej odporności chemicznej lub higienicznej.

Element ten charakteryzuje się imponującym ciśnieniem nominalnym wynoszącym 380 BAR, co kwalifikuje go do zastosowań w systemach hydraulicznych pracujących pod wysokim obciążeniem. Precyzyjne wymiary, w tym długość mocowania do linii środkowej (L1) wynosząca 21,5 mm oraz całkowita długość (P) 28,5 mm, pozwalają na łatwe dopasowanie złącza w ciasnych przestrzeniach montażowych.

Zastosowanie i kompatybilność

Złącze Alfagomma KOU4509 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zmiany kierunku przepływu medium hydraulicznego o kąt 45 stopni przy zachowaniu pełnej szczelności i bezpieczeństwa pracy układu. Jest idealnym rozwiązaniem dla serwisów hydrauliki siłowej oraz warsztatów zajmujących się regeneracją i budową przewodów hydraulicznych.

• Producent: Alfagomma
• Symbol katalogowy: KOU4509
• Kąt nachylenia: 45°
• Typ gwintu: UNF (JIC) / UNF
• Rozmiar gwintu: 9/16 cala
• Średnica przewodu: 10 mm (3/8 cala)
• Ciśnienie nominalne: 380 BAR
• Materiał: Stal (ocynkowana, opcjonalnie stal nierdzewna)
• Uszczelnienie: Stożek 74° (JIC) z pierścieniem oporowym lub uszczelka płaska (UNF)
• Długość L1 (mocowanie do linii środkowej): 21,5 mm
• Długość całkowita P: 28,5 mm

Dzięki zgodności ze standardami branżowymi i rygorystycznej kontroli jakości marki Alfagomma, złącze to stanowi niezawodny komponent każdego profesjonalnego układu hydraulicznego.
