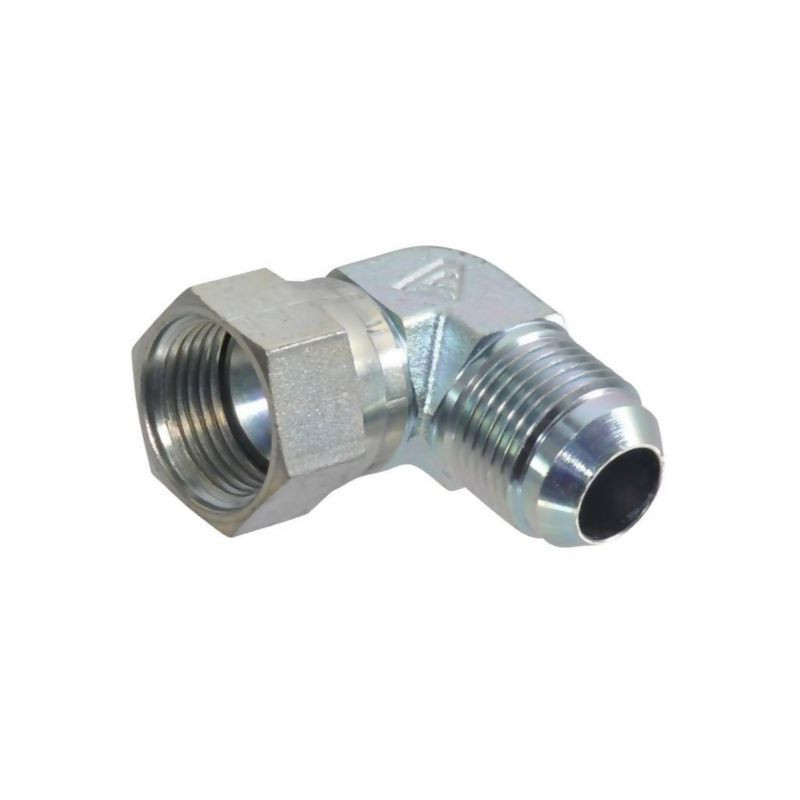

Złącze kolankowe 90° 1i1/16"JIC

Złącze kolankowe 90° JIC 1 1/16" – seria PA Alfagomma

Złącze kolankowe o kącie 90 stopni, oznaczone symbolem KOU17, to profesjonalny element armatury hydraulicznej produkowany przez renomowaną firmę Alfagomma. Produkt ten został zaprojektowany z myślą o niezawodnym łączeniu rur stalowych lub węży hydraulicznych w systemach wymagających wysokiej odporności na ciśnienie i drgania. Złączka należy do serii PA i charakteryzuje się precyzyjnym wykonaniem oraz trwałą ochroną antykorozyjną.

Kluczową cechą tego elementu jest zastosowanie standardu połączenia JIC (Joint Industry Committee), który opiera się na uszczelnianiu za pomocą stożka zewnętrznego o kącie 74° (37° względem osi). Taki rodzaj uszczelnienia, zgodny z normą SAE J514, gwarantuje szczelność nawet w trudnych warunkach eksploatacyjnych, eliminując ryzyko wycieków cieczy hydraulicznej. Gwint przyłącza wykonany jest w standardzie UNF (Unified National Fine), co zapewnia precyzyjne i stabilne dokręcenie.

Specyfikacja techniczna i parametry

Złącze KOU17 przystosowane jest do pracy z przewodami o średnicy 3/4 cala (18 mm). Jego konstrukcja pozwala na bezpieczną pracę pod wysokim ciśnieniem nominalnym sięgającym 280 BAR. Element wykonany jest ze stali, a jego powierzchnia została poddana procesowi ocynkowania, co skutecznie zabezpiecza materiał przed korozją i wpływem czynników zewnętrznych.

Poniżej przedstawiamy szczegółowe dane techniczne oraz wymiary montażowe, które są kluczowe przy doborze odpowiedniej armatury do instalacji:

• Typ złączki: Kątowa złączka gwintowana do rur lub węży
• Seria: PA (Alfagomma)
• Kąt połączenia: 90°
• Rozmiar przewodu: 3/4 cala (18 mm)
• Gwint przyłącza (F1): 1 1/16 cala UNF/JIC
• Uszczelnienie: Stożek zewnętrzny 74° (JIC)
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal ocynkowana
• Długość całkowita (P): 44,3 mm
• Długość mocowania do linii środkowej (L1): 42 mm

Zastosowanie i kompatybilność

Złącze to znajduje szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, budowlanych oraz w przemyśle. Dzięki zgodności z normami SAE i stosowaniu gwintów UNF, element ten idealnie współpracuje z innymi komponentami systemu hydraulicznego wyposażonymi w przyłącza JIC. Kątowa konstrukcja umożliwia prowadzenie przewodów w miejscach o ograniczonej przestrzeni, pozwalając na optymalne poprowadzenie instalacji hydraulicznej bez ryzyka załamań czy nadmiernego naprężenia węży.

Wysoka jakość wykonania marki Alfagomma zapewnia długotrwałą bezawaryjność pracy. Ocynkowana powierzchnia nie tylko estetycznie wygląda, ale przede wszystkim wydłuża żywotność produktu w środowiskach narażonych na wilgoć i zabrudzenia. Jest to rozwiązanie dedykowane dla profesjonalistów, którzy cenią sobie precyzję dopasowania i bezpieczeństwo systemu hydraulicznego.
