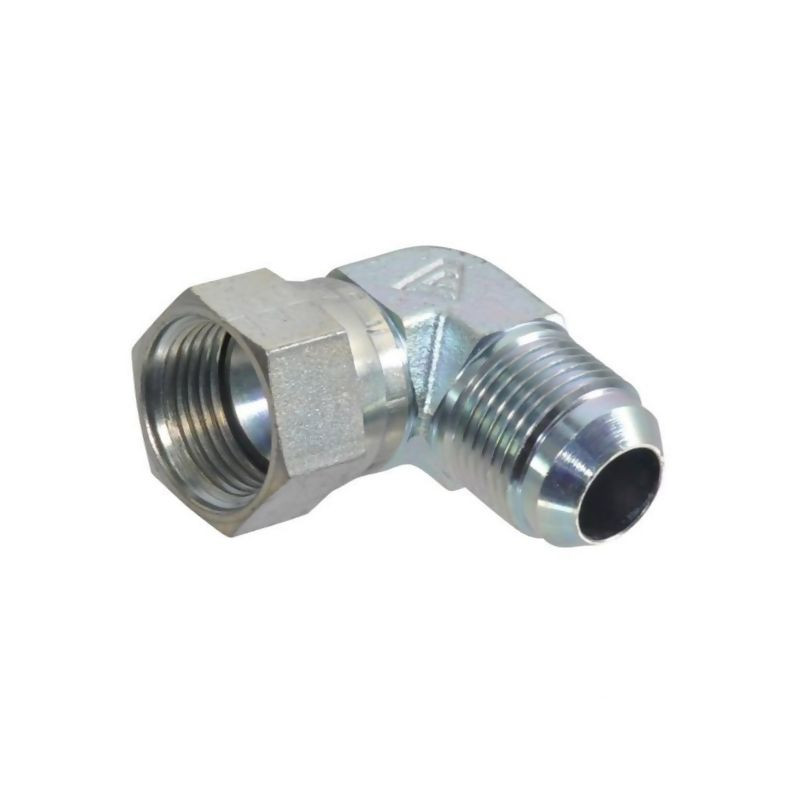

Złącze kolankowe 90° 7/16"JIC

Złącze kolankowe 90° 7/16" JIC KOU07 – Precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze kolankowe o kącie 90 stopni, oznaczone indeksem KOU07, to kluczowy element wyposażenia systemów hydraulicznych wymagających zmiany kierunku prowadzenia medium pod wysokim ciśnieniem. Produkt marki Alfagomma został zaprojektowany z myślą o zastosowaniach w armaturze serii PA, zapewniając niezawodność i szczelność połączeń w trudnych warunkach eksploatacyjnych. Dzięki precyzyjnie wykonanemu gwintowi oraz odpowiedniej obróbce powierzchniowej, złączka gwarantuje długotrwałą odporność na korozję i uszkodzenia mechaniczne.

Specyfikacja techniczna i kompatybilność

Złącze to charakteryzuje się konstrukcją dostosowaną do połączeń ze stożkiem 37º (74º), co jest standardem w systemach JIC (Joint Industry Committee). Gwint podłączenia po stronie stożka wykonano zgodnie z normą UNF wg ANSI, co zapewnia pełną kompatybilność z innymi elementami instalacji spełniającymi te same standardy. Produkt jest dedykowany do rur lub węży o średnicy 1/4 cala (6 mm), co czyni go uniwersalnym rozwiązaniem w wielu aplikacjach przemysłowych i rolniczych.

Kluczowe parametry techniczne:

• Typ złącza: Kątowa złączka gwintowana 90°
• Rozmiar rury: 1/4 cala (Ø 6 mm)
• Gwint (F1): 7/16 cala UNF/JIC
• Długość mocowania (L1): 22,5 mm (do linii środkowej)
• Szerokość całkowita (P): 25,2 mm
• Ciśnienie nominalne: 380 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowanie
• Uszczelnienie: Za pomocą stożka zewnętrznego 74° (JIC)

Zastosowanie i zalety produktu

Złącze KOU07 znajduje zastosowanie w systemach, gdzie wymagana jest zmiana kierunku przepływu cieczy hydraulicznej o kąt prosty. Dzięki kompaktowej budowie i precyzyjnym wymiarom, umożliwia montaż w ciasnych przestrzeniach maszyn i urządzeń. Wysokie ciśnienie nominalne na poziomie 380 BAR pozwala na wykorzystanie tej złączki w układach pracujących pod znacznym obciążeniem, bez ryzyka awarii połączenia.

Ocynkowana powierzchnia stalowa zapewnia dodatkową warstwę ochronną przed wpływem czynników zewnętrznych, takich jak wilgoć czy chemikalia stosowane w rolnictwie i przemyśle. Stożkowe uszczelnienie typu JIC eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających, co przyspiesza proces montażu i zwiększa szczelność układu.

Dlaczego warto wybrać złącze Alfagomma KOU07?

Wybierając produkty marki Alfagomma, inwestujesz w jakość potwierdzoną przez lata obecności na rynku części hydraulicznych. Złącze KOU07 to nie tylko element łączący, ale gwarancja stabilności pracy całego systemu hydraulicznego. Jego zgodność z normami SAE I 514 oraz ANSI sprawia, że jest to produkt uniwersalny, łatwy do dopasowania do istniejących instalacji.

Produkt dostępny jest w cenie za sztukę, a jego dostępność pozwala na szybką realizację zamówień naprawczych lub modernizacyjnych. Niezależnie od tego, czy pracujesz przy serwisie maszyn rolniczych, czy budowie zaawansowanych układów warsztatowych, złącze kolankowe 90° 7/16" JIC spełni oczekiwania dotyczące trwałości i precyzji wykonania.
