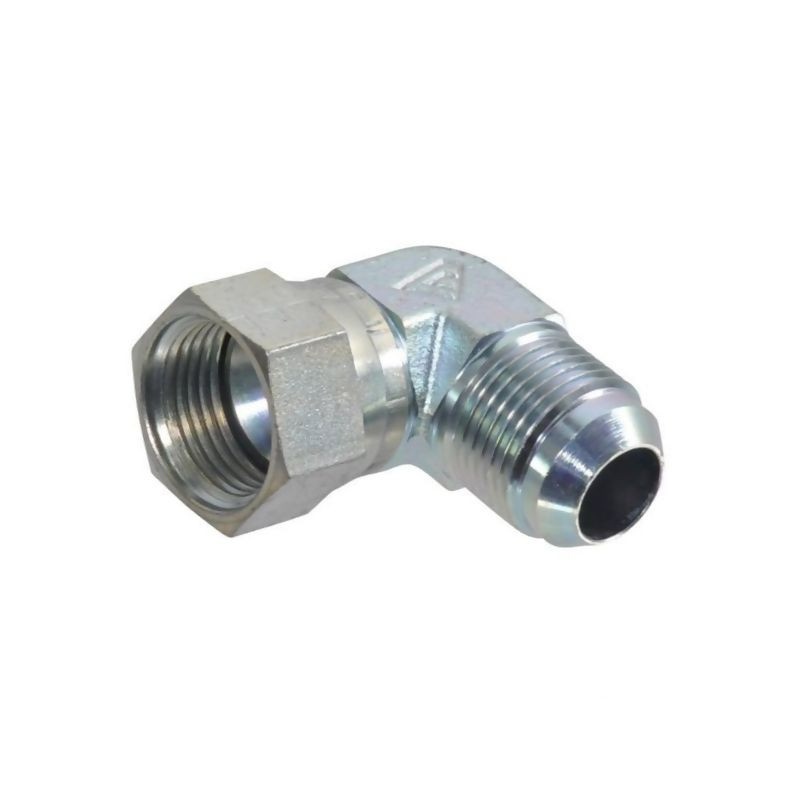

Złącze kolankowe 90° 3/4"JIC

Profesjonalne złącze kolankowe 90° JIC 3/4" marki Alfagomma

Złącze kolankowe o kącie 90 stopni, oznaczone symbolem KOU12, to wysokiej klasy element hydrauliczny przeznaczony do łączenia rur sztywnych lub węży hydraulicznych z armaturą serii PA. Produkt wykonany przez renomowanego producenta Alfagomma, zapewnia niezawodność i trwałość w wymagających warunkach pracy przemysłowej oraz motoryzacyjnej. Jest to kluczowy komponent w systemach hydraulicznych, gdzie wymagane jest precyzyjne i szczelne połączenie pod kątem prostym.

Specyfikacja techniczna i budowa złącza

Złącze charakteryzuje się solidną konstrukcją wykonaną ze stali, która została poddana procesowi ocynkowania. Taka obróbka powierzchniowa skutecznie chroni element przed korozją i wpływem czynników zewnętrznych, wydłużając jego żywotność. Mechanizm uszczelniania opiera się na technologii stożka zewnętrznego 74° (standard JIC), co gwarantuje wysoką szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring.

Gwint przyłącza po stronie stożka 37° (74°) wykonany jest w standardzie UNF zgodnie z normą ANSI, co zapewnia pełną kompatybilność z innymi elementami systemu hydraulicznego zgodnymi z normami SAE J514. Złącze posiada gwint podłączenia 3/4 cala (UNF/JIC) oraz jest dedykowane do rur o średnicy zewnętrznej 1/2 cala, co odpowiada 12 mm.

Kluczowe parametry i wymiary

• Producent: Alfagomma
• Symbol katalogowy: KOU12
• Typ złącza: Kątowe 90° (kolanko)
• Gwint przyłącza (F1): 3/4 cala UNF/JIC
• Średnica rury: 1/2 cala (12 mm)
• Długość mocowania do linii środkowej (L1): 32 mm
• Wymiar P: 35,2 mm
• Ciśnienie nominalne: 340 BAR
• Materiał: Stal ocynkowana
• Uszczelnienie: Stożek zewnętrzny 74° (JIC)
• Zastosowanie: Połączenia ze stożkiem 37º, połączenia śrubowe na zawinięciu obrzeża blachy z gwintem UNF / J.I.C.

Zastosowanie i kompatybilność

Złącze KOU12 jest idealnym rozwiązaniem do instalacji hydraulicznych wymagających zmiany kierunku przepływu cieczy o 90 stopni w ograniczonej przestrzeni. Dzięki kompaktowej budowie i precyzyjnym wymiarom (L1 = 32 mm, P = 35,2 mm) umożliwia łatwy montaż w maszynach rolniczych, urządzeniach budowlanych oraz w przemyśle motoryzacyjnym. Wysokie ciśnienie nominalne na poziomie 340 BAR pozwala na stosowanie tego elementu w systemach wysokociśnieniowych, zapewniając bezpieczeństwo i stabilność pracy całego układu.

Element ten doskonale współpracuje z rurami lub wężami wyposażonymi w armaturę serii PA. Jest to produkt nowy, fabrycznie zapakowany, gotowy do bezpośredniego montażu przez wykwalifikowany personel serwisowy lub techniczny.
