Złącze kolankowe 90° 1i7/8"JIC

Złącze kolankowe 90° 1 7/8" JIC – seria PA marki Alfagomma

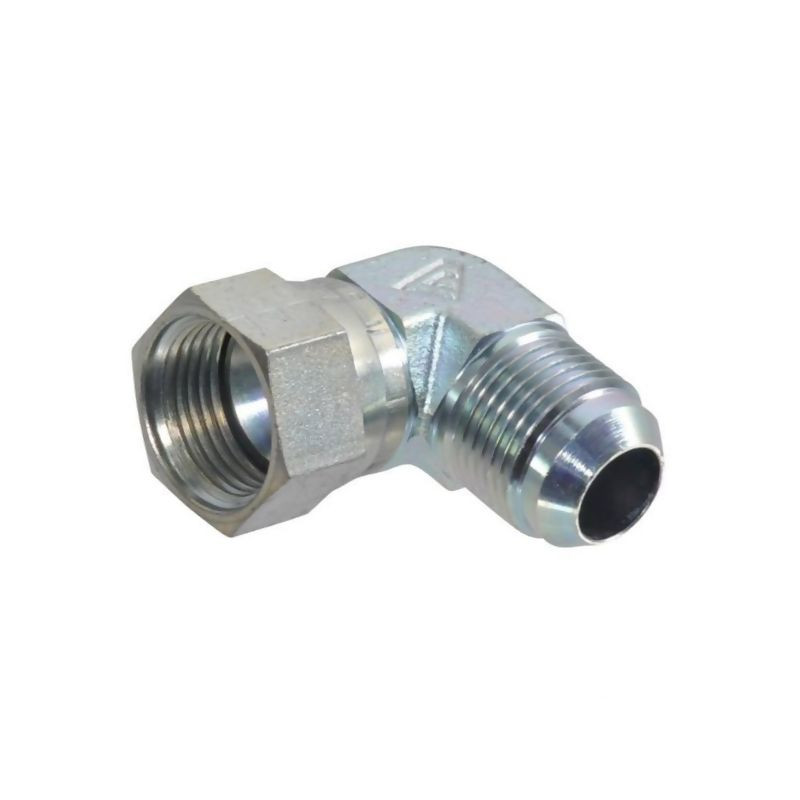

Złącze kolankowe o kącie 90 stopni, oznaczone indeksem KOU30, to profesjonalny element armatury hydraulicznej produkowany przez renomowaną firmę Alfagomma. Produkt ten został zaprojektowany z myślą o zastosowaniach w systemach wysokiego ciśnienia, gdzie kluczowa jest niezawodność połączeń oraz precyzja wykonania. Złączka należy do serii PA i służy do łączenia rur lub węży hydraulicznych z armaturą, zapewniając szczelny i trwały montaż w instalacjach przemysłowych oraz rolniczych.

Kluczową cechą tego elementu jest zastosowanie standardu połączeń JIC (Joint Industry Conference), opartego na gwincie UNF (Unified National Fine) oraz stożku uszczelniającym o kącie 37° (często określany jako 74° w kontekście całkowitego kąta stożka). Taka konstrukcja gwarantuje doskonałe uszczelnienie metal-do-metalu, eliminując ryzyko wycieków nawet przy dynamicznych zmianach ciśnienia i wibracjach typowych dla maszyn roboczych.

Specyfikacja techniczna i parametry

Prezentowane złącze charakteryzuje się solidną konstrukcją wykonaną ze stali, która została poddana procesowi ocynkowania. Powłoka cynkowa skutecznie chroni element przed korozją oraz negatywnym wpływem czynników zewnętrznych, co wydłuża żywotność instalacji hydraulicznej. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy brać pod uwagę podczas doboru armatury:

• Typ złącza: Kątowa złączka gwintowana do rur lub węży z armaturą serii PA
• Kąt połączenia: 90°
• Standard gwintu: JIC (gwint UNF), zgodny z normą SAE J514
• Rozmiar gwintu (F1): 1 7/8 cala
• Średnica przewodu: 38 mm (odpowiednik rury 1 1/2 cala)
• Ciśnienie nominalne: 180 BAR
• Materiał wykonania: Stal ocynkowana
• Uszczelnienie: Za pomocą stożka zewnętrznego 74° (JIC)

Wymiary montażowe

Prawidłowy dobór złączki wymaga uwzględnienia nie tylko średnicy gwintu, ale także wymiarów przestrzennych, które wpływają na ergonomię montażu w ciasnych przestrzeniach maszyn. Dla modelu KOU30 istotne są następujące wymiary:

• Długość całkowita (P): 65,6 mm
• Długość mocowania do linii środkowej (L1): 59 mm

Dzięki precyzyjnie określonym wymiarom L1 i P, inżynierowie i mechanicy mogą łatwo zaplanować trasowanie przewodów hydraulicznych, unikając kolizji z innymi elementami konstrukcyjnymi maszyny.

Zastosowanie i kompatybilność

Złącze KOU30 znajduje szerokie zastosowanie w hydraulice siłowej, szczególnie w maszynach rolniczych, budowlanych oraz w przemyśle ciężkim. Jest dedykowane do systemów, gdzie wymagane jest połączenie pod kątem prostym, co pozwala na optymalne poprowadzenie węży i rur w ograniczonej przestrzeni. Wysokie ciśnienie nominalne na poziomie 180 BAR sprawia, że złączka ta sprawdza się w układach o średniej i wysokiej wydajności.

Produkt jest kompatybilny z innymi elementami armatury stosującymi standard JIC/UNF. Dzięki zastosowaniu stożka 37°, montaż nie wymaga dodatkowych uszczelek elastomerowych (O-ringów), co upraszcza serwisowanie i zmniejsza ryzyko awarii spowodowanej degradacją gumy w wysokich temperaturach.

Jakość marki Alfagomma

Alfagomma to światowy lider w produkcji przewodów hydraulicznych i złączy. Produkty tej marki są synonimem jakości, bezpieczeństwa i trwałości. Wybierając złącze kolankowe KOU30, inwestujesz w komponent, który spełnia rygorystyczne normy międzynarodowe, zapewniając bezawaryjną pracę Twojej maszyny przez długi czas.
