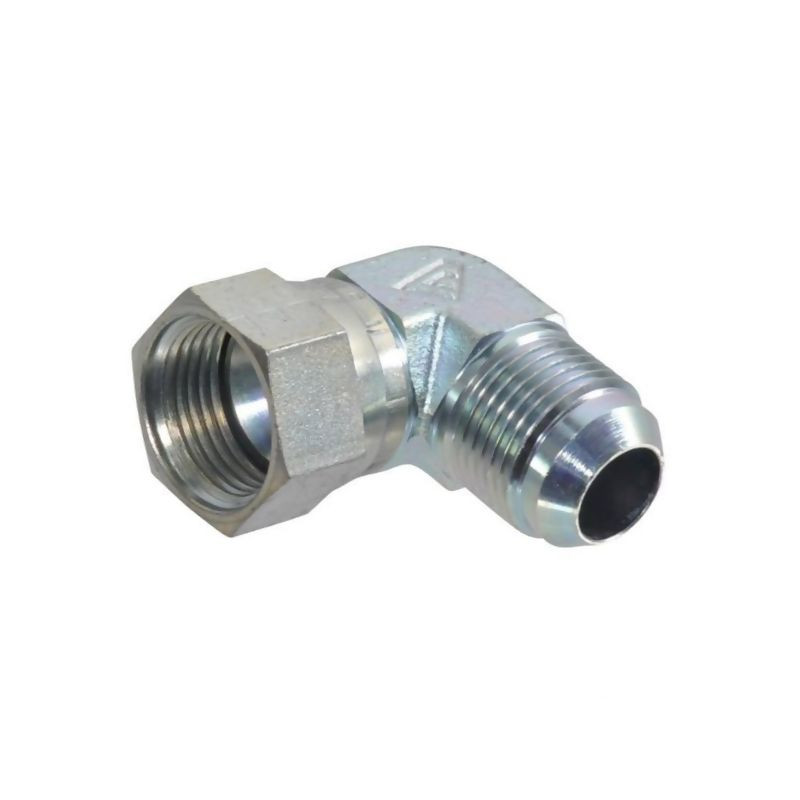

Złącze kolankowe 90° 1i5/8"JIC

Złącze kolankowe 90° Alfagomma KOU26 – precyzja i wytrzymałość w hydraulice siłowej

Złącze kolankowe o kącie 90 stopni marki Alfagomma, oznaczone indeksem KOU26, to profesjonalny element armatury hydraulicznej zaprojektowany do pracy w wymagających warunkach przemysłowych. Produkt ten należy do serii PA i stanowi kluczowy komponent umożliwiający zmianę kierunku przepływu medium w układach hydraulicznych, zapewniając przy tym pełną szczelność i odporność na wysokie ciśnienia. Dzięki zastosowaniu wysokiej jakości stali oraz precyzyjnej obróbce powierzchniowej, złączka gwarantuje długotrwałą eksploatację bez ryzyka awarii.

Konstrukcja złącza opiera się na sprawdzonej technologii połączeń stożkowych. Strona z gwintem zewnętrznym wykorzystuje standard JIC (Joint Industry Committee) z gwintem UNF (Unified National Fine), co zapewnia kompatybilność z większością nowoczesnych systemów hydraulicznych stosowanych w maszynach rolniczych, budowlanych oraz przemysłowych. Połączenie realizowane jest poprzez uszczelnienie metal-metal, gdzie zewnętrzny stożek 37° (łącznie 74°) wchodzi w precyzyjne dopasowanie z wewnętrznym stożkiem złączki lub węża.

Kluczowe parametry techniczne i specyfikacja

Produkt został zaprojektowany z myślą o przewodach o średnicy 30 mm (rura 1 1/4 cala). Jego parametry geometryczne oraz wytrzymałościowe zostały dobrane tak, aby sprostać obciążeniom dynamicznym występującym w ciężkim sprzęcie. Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające jakość i zastosowanie tego elementu:

• Producent: Alfagomma – uznany dostawca rozwiązań hydraulicznych.
• Symbol katalogowy: KOU26.
• Typ złącza: Kątowa złączka gwintowana 90° do rur lub węży.
• Materiał wykonania: Stal, co zapewnia wysoką wytrzymałość mechaniczną.
• Obróbka powierzchniowa: Ocynkowanie, chroniące przed korozją i wpływem czynników zewnętrznych.
• Rozmiar rury: 1 1/4 cala.
• Średnica przewodu: 30 mm.
• Gwint przyłącza (F1): 1 5/8 cala UNF/JIC.
• Ciśnienie nominalne: 190 BAR – umożliwia pracę w układach wysokociśnieniowych.
• Uszczelnienie: Realizowane poprzez stożek zewnętrzny 74° (JIC).

Wymiary montażowe i kompatybilność

Prawidłowy dobór złączki wymaga uwzględnienia nie tylko średnicy przewodu, ale także wymiarów montażowych, które wpływają na ergonomię instalacji w ciasnych przestrzeniach maszynowych. Złączka KOU26 charakteryzuje się następującymi wymiarami:

• Długość mocowania do linii środkowej (L1): 50,4 mm.
• Wymiar P: 58,5 mm.

Dzięki zastosowaniu gwintu UNF zgodnego z normą ANSI oraz standardu SAE J514, złączka jest w pełni kompatybilna z armaturą serii PA. Jest to rozwiązanie idealne dla serwisantów hydrauliki siłowej oraz konstruktorów maszyn, którzy szukają niezawodnych elementów do łączenia przewodów hydraulicznych pod kątem prostym. Ocynkowana powierzchnia dodatkowo zwiększa odporność na trudne warunki atmosferyczne i chemiczne, co jest szczególnie istotne w zastosowaniach zewnętrznych, takich jak maszyny rolnicze czy leśne.

Zastosowanie złączek Alfagomma KOU26 pozwala na utrzymanie stabilności układu hydraulicznego, minimalizując ryzyko wycieków nawet przy długotrwałej pracy pod maksymalnym dopuszczalnym ciśnieniem 190 BAR. Jest to produkt nowy, fabrycznie zapakowany, gotowy do natychmiastowego montażu po uprzednim przygotowaniu końcówek przewodów zgodnie ze sztuką hydrauliczną.
