Złącze kolankowe 90° 9/16"JIC

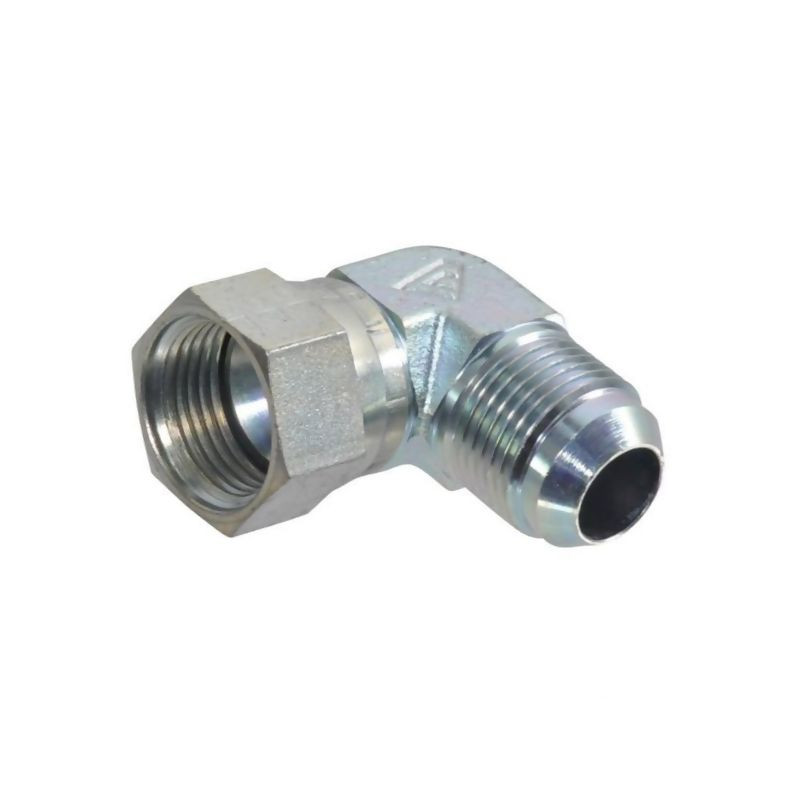

Złącze kolankowe 90° 9/16" JIC KOU09 – Specyfikacja i Zastosowanie

Złącze kolankowe o kącie 90 stopni, oznaczone indeksem KOU09, to precyzyjny element armatury hydraulicznej produkowany przez renomowaną firmę Alfagomma. Produkt ten został zaprojektowany do zastosowań w systemach wysokiego ciśnienia, gdzie kluczowa jest szczelność oraz odporność na obciążenia mechaniczne. Złącze należy do serii PA i służy do łączenia rur stalowych lub węży hydraulicznych z armaturą wyposażoną w gwint zewnętrzny.

Kluczową cechą tego elementu jest zastosowanie standardu JIC (Joint Industry Committee), który opiera się na uszczelnianiu za pomocą stożka zewnętrznego o kącie 74°. Taki rodzaj połączenia zapewnia wysoką niezawodność w instalacjach przemysłowych, rolniczych oraz motoryzacyjnych, eliminując ryzyko wycieków nawet przy dynamicznych zmianach ciśnienia.

Parametry techniczne i budowa

Złącze wykonane jest z wysokiej jakości stali, co gwarantuje jego trwałość i odporność na korozję. Powierzchnia elementu poddana została obróbce galwanicznej – ocynkowaniu, co dodatkowo zabezpiecza metal przed wpływem czynników zewnętrznych, takich jak wilgoć czy chemikalia stosowane w rolnictwie i przemyśle.

Konstrukcja złącza umożliwia połączenie rury o średnicy 3/8 cala (10 mm) z portem gwintowanym UNF/JIC o rozmiarze 9/16 cala. Jest to typowe połączenie śrubowe na zawinięciu obrzeża blachy, zgodne z normą SAE J514. Dzięki zastosowaniu gwintu UNF (Unified National Fine) po stronie stożka 37° (co odpowiada kątowi uszczelniającemu 74° w złączkach żeńskich/męskich typu JIC), montaż jest stabilny i precyzyjny.

Kluczowe zalety produktu

• Wysoka odporność na ciśnienie: Złącze posiada nominalne ciśnienie robocze na poziomie 380 BAR, co pozwala na jego stosowanie w wymagających układach hydraulicznych.
• Precyzyjne uszczelnienie: System uszczelniania oparty na stożku zewnętrznym 74° (JIC) zapewnia szczelność bez konieczności stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających.
• Trwałość materiału: Wykonanie ze stali ocynkowanej chroni przed korozją i wydłuża żywotność instalacji.
• Kompaktowa budowa: Kąt 90° pozwala na ergonomiczne poprowadzenie przewodów w ciasnych przestrzeniach maszyn i urządzeń.

Zastosowanie i kompatybilność

Złącze KOU09 jest dedykowane do współpracy z armaturą serii PA. Idealnie sprawdza się w maszynach rolniczych, sprzęcie budowlanym oraz w przemyśle, gdzie wymagane są połączenia kątowe o wysokiej wytrzymałości. Dzięki standaryzacji gwintu UNF 9/16 cala, produkt jest kompatybilny z wieloma popularnymi systemami hydraulicznymi stosowanymi na rynku.

Wymiary złącza zostały dobrane tak, aby zapewnić optymalny montaż. Długość mocowania do linii środkowej (L1) wynosi 27 mm, a całkowita szerokość elementu (P) to 32 mm. Te kompaktowe wymiary ułatwiają integrację z istniejącymi instalacjami bez konieczności ich znacznej przebudowy.
