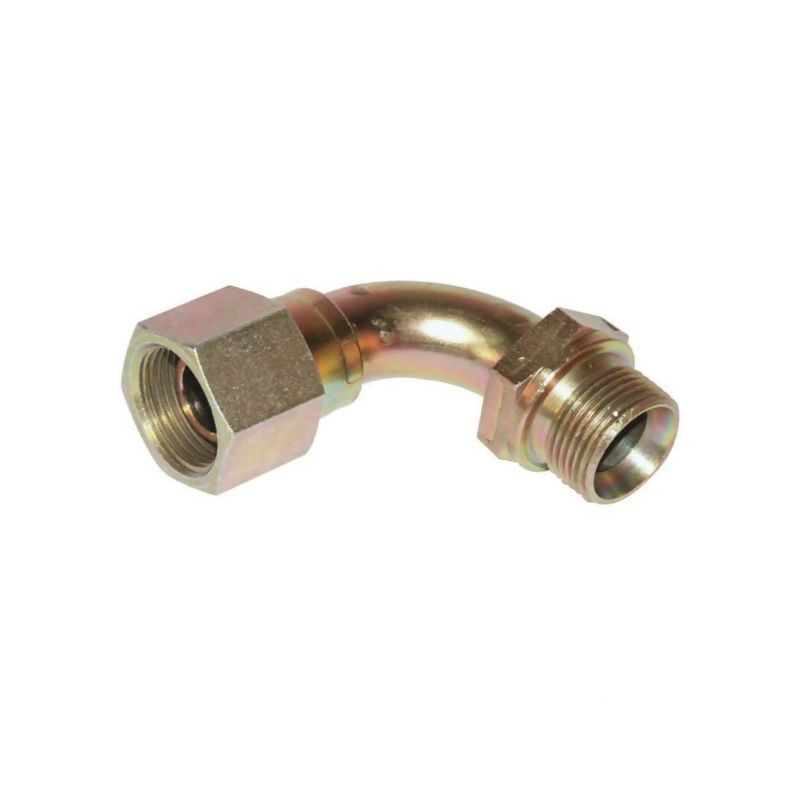

Złącze kolankowe łuk 90° BA 1 1/4"x1 1/4" BSP

Profesjonalne złącze kolankowe 90° Burnett & Hillman MF9020B

Złącze kolankowe o kącie łuku 90 stopni, oznaczone symbolem MF9020B, to wysokiej klasy element instalacyjny produkowany przez renomowaną firmę Burnett & Hillman. Produkt ten został zaprojektowany z myślą o zastosowaniach w systemach hydraulicznych wymagających wysokiej wytrzymałości na ciśnienie oraz precyzyjnego dopasowania. Dzięki zastosowaniu stali oraz odpowiedniej obróbce powierzchniowej, złącze zapewnia długotrwałą odporność na korozję i uszkodzenia mechaniczne, co jest kluczowe w trudnych warunkach pracy maszyn rolniczych, budowlanych czy przemysłowych.

Kluczowe parametry techniczne i specyfikacja

Prezentowane złącze charakteryzuje się symetryczną budową z gwintami o średnicy 1-1/4 cala w standardzie BSP (British Standard Pipe). Konstrukcja opiera się na uszczelnieniu stożkowym 60°, co gwarantuje szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich, pod warunkiem prawidłowego dokręcenia do pasującego stożka przeciwnego. Poniżej znajdują się szczegółowe dane techniczne potwierdzające jakość i zgodność produktu z normami branżowymi:

• Producent: Burnett & Hillman
• Symbol katalogowy: MF9020B
• Typ złącza: Kolankowe łuk 90° BA (męsko-żeńskie / AG-IG)
• Średnica gwintu (strona 1 i 2): 1-1/4 cala BSP
• Rodzaj gwintu: Gwint zewnętrzny BSP / Gwint wewnętrzny BSP
• Ciśnienie nominalne: 280 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Wielkość montażowa (całkowita): 77 mm
• Wielkość montażowa (strona 2): 67 mm
• Sposób uszczelnienia: Za pomocą stożka 60°
• Kompatybilność: Pasuje do złączek gwintowanych z pasującym stożkiem przeciwnym 60°

Zastosowanie i zalety konstrukcyjne

Złącze MF9020B znajduje zastosowanie w miejscach, gdzie konieczna jest zmiana kierunku przepływu medium hydraulicznego o 90 stopni w ograniczonej przestrzeni. Dzięki kompaktowej budowie i precyzyjnie określonym wymiarom montażowym (77 mm oraz 67 mm dla strony drugiej), element ten pozwala na optymalne poprowadzenie przewodów w gęstej zabudowie maszyn. Wysokie ciśnienie nominalne na poziomie 280 BAR sprawia, że jest to rozwiązanie odpowiednie do układów wysokociśnieniowych, gdzie standardowe złączki mogłyby nie spełniać wymagań bezpieczeństwa.

Obróbka powierzchniowa w postaci ocynkowania i galwanizacji stanowi skuteczną barierę przed działaniem wilgoci, chemikaliów rolniczych oraz czynników atmosferycznych. Stal, z której wykonano złącze, zapewnia sztywność konstrukcyjną niezbędną do utrzymania stabilności połączenia przy drganiach i wibracjach typowych dla sprzętu ciężkiego.

Dobór i montaż

Przed zakupem należy upewnić się, że instalacja posiada odpowiedni stożek przeciwny 60°, który jest wymagany do prawidłowego uszczelnienia tego typu złączek. Produkt jest sprzedawany jako pojedyncza sztuka. Ze względu na precyzję wykonania gwintów BSP, montaż powinien być przeprowadzany z zachowaniem odpowiedniego momentu dokręcania, aby uniknąć uszkodzenia stożka uszczelniającego, a jednocześnie zapewnić pełną szczelność układu hydraulicznego.
