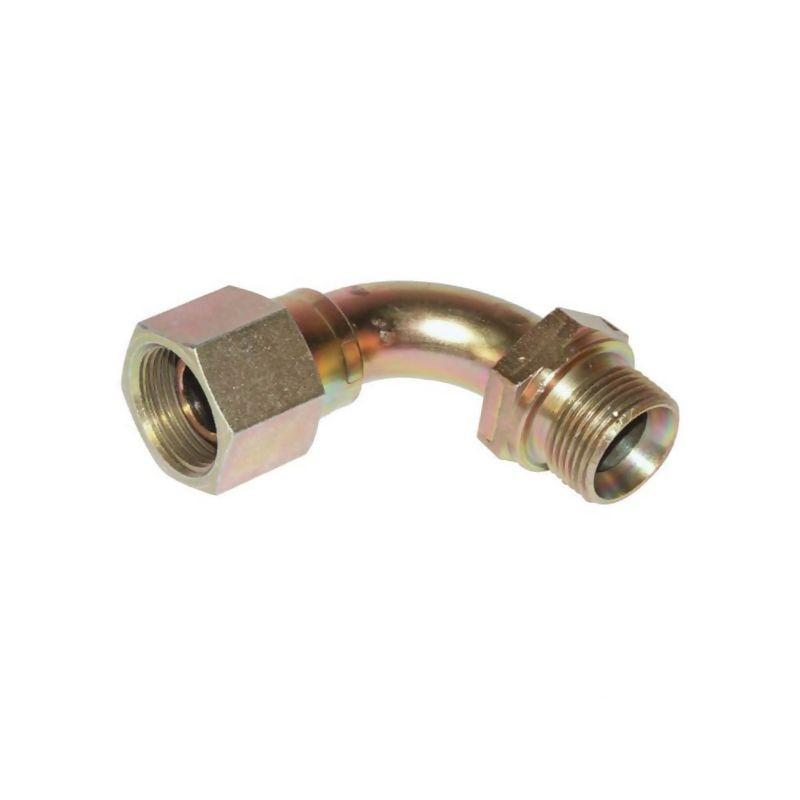

Złącze kolankowe łuk90° BA 1/4"x1/4" BSP

Wytrzymałe złącze kolankowe 90° BSP 1/4" MF9004B

Złącze kolankowe łukowe 90° o symbolu MF9004B to profesjonalny element instalacji hydraulicznych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt marki Burnett & Hillman charakteryzuje się wysoką jakością wykonania oraz precyzyjnym dopasowaniem, co gwarantuje szczelność i trwałość połączenia w systemach pracujących pod wysokim ciśnieniem.

Kluczową cechą tego złącza jest konstrukcja oparta na uszczelnieniu stożkowym 60°. Dzięki zastosowaniu pasującego stożka przeciwnego, połączenie jest odporne na wibracje i zmiany obciążeń, eliminując ryzyko przecieków typowych dla tradycyjnych uszczelek płaskich. Jest to rozwiązanie idealne do aplikacji, gdzie niezawodność jest priorytetem.

Specyfikacja techniczna i parametry

Złącze wykonane jest z wysokiej jakości stali, która została poddana procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa zapewnia doskonałą ochronę przed korozją oraz czynnikami zewnętrznymi, wydłużając żywotność komponentu nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy接触 z chemią rolniczą.

Element posiada przyłącze mieszane: z jednej strony gwint zewnętrzny BSP (AG), a z drugiej gwint wewnętrzny BSP (IG). Obie strony mają średnicę gwintu 1/4 cala. Konstrukcja umożliwia łatwy montaż przy użyciu standardowych narzędzi warsztatowych.

• Producent: Burnett & Hillman
• Symbol katalogowy: MF9004B
• Typ złącza: Kolankowe łukowe 90° (BA)
• Przyłącze: Gwint zewnętrzny BSP / Gwint wewnętrzny BSP
• Średnica gwintu: 1/4 cala (zarówno strona 1, jak i 2)
• Ciśnienie nominalne: 380 BAR
• System uszczelniania: Stożek 60° (bez dodatkowych uszczelek)
• Materiał: Stal ocynkowana (galwanizowana)
• Rozwartość klucza (SW): 19 mm
• Wielkość montażowa: 40 mm (strona 1), 36 mm (strona 2)

Zastosowanie i kompatybilność

Złącze MF9004B jest dedykowane do współpracy ze złączkami gwintowanymi wyposażonymi w pasujący stożek przeciwny 60°. Dzięki wysokiemu ciśnieniu nominalnemu sięgającemu 380 BAR, znajduje zastosowanie w hydraulice siłowej, układach sterowania maszyn rolniczych, sprzęcie budowlanym oraz w instalacjach przemysłowych wymagających wysokiej odporności na obciążenia.

Kompaktowa budowa kąta 90 stopni pozwala na ergonomiczne poprowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszyn, minimalizując ryzyko załamania lub przetarcia węży. Precyzyjne wymiary montażowe (40 mm i 36 mm) oraz standaryzowany gwint BSP zapewniają pełną kompatybilność z większością dostępnych na rynku komponentów hydraulicznych.
