Złącze kolankowe panelowe 1.7/8 JIC

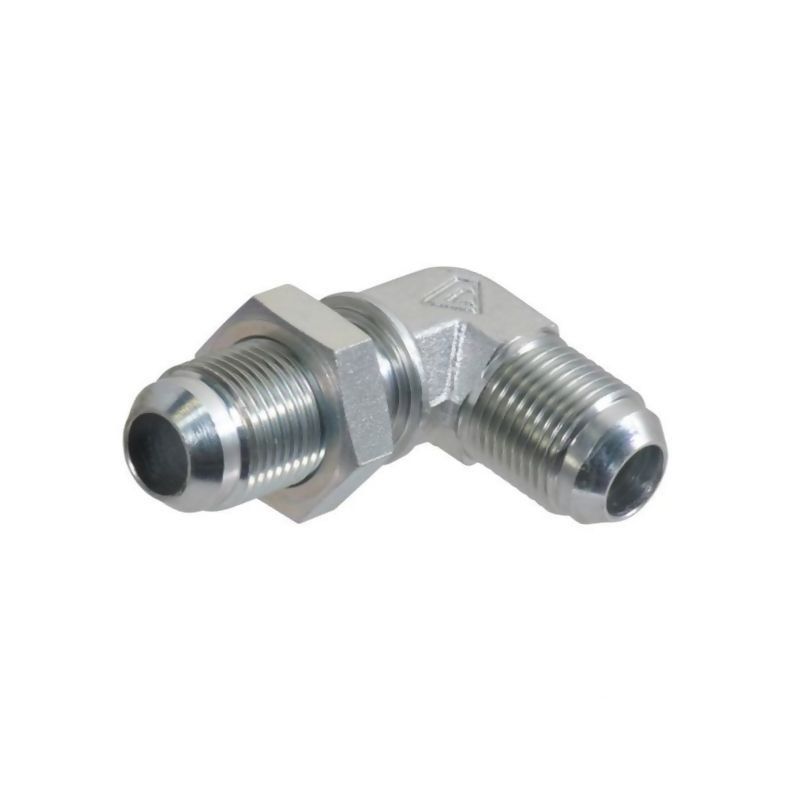

Profesjonalne złącze kolankowe panelowe Alfagomma KS30TB

Złącze kolankowe panelowe o symbolu KS30TB to wysokiej klasy komponent hydrauliczny marki Alfagomma, zaprojektowany z myślą o wymagających zastosowaniach w systemach przesyłu cieczy pod wysokim ciśnieniem. Produkt ten stanowi kluczowy element armatury serii PA, umożliwiając bezpieczne i szczelne połączenie rur lub węży hydraulicznych w konfiguracji kątowej 90 stopni. Dzięki precyzyjnemu wykonaniu ze stali oraz odpowiedniej obróbce powierzchniowej, złączka gwarantuje długotrwałą odporność na warunki eksploatacyjne panujące w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych.

Główną cechą wyróżniającą ten model jest zastosowanie przyłącza typu JIC (Joint Industry Committee), które opiera się na uszczelnianiu za pomocą stożka zewnętrznego o kącie 74°. Taka konstrukcja zapewnia wyjątkową szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, co upraszcza montaż i zwiększa niezawodność układu w warunkach drgań i zmiennych obciążeń.

Kluczowe parametry techniczne i specyfikacja

Przed zakupem warto zapoznać się ze szczegółowymi danymi technicznymi, które potwierdzają dopasowanie złączki do konkretnych instalacji hydraulicznych. Produkt jest dostosowany do pracy z przewodami o średnicy 38 mm (1 1/2 cala), co czyni go odpowiednim rozwiązaniem dla systemów o dużym przepływie medium.

• Producent: Alfagomma
• Symbol katalogowy: KS30TB
• Typ złączki: Kątowa złączka gwintowana do rur lub węży (seria PA)
• Rozmiar rury: 1 1/2 cala (38 mm)
• Typ przyłącza: JIC (gwint UNF)
• Rozmiar gwintu: 1 7/8 cala
• Kąt uszczelnienia: Stożek zewnętrzny 74° (standard JIC)
• Ciśnienie nominalne: 180 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (zabezpieczenie antykorozyjne)

Wymiary montażowe i konstrukcja

Prawidłowy dobór złączki wymaga uwzględnienia nie tylko średnicy przewodu i gwintu, ale także wymiarów przestrzennych, które wpływają na ergonomię montażu w zabudowie panelowej. Złączka KS30TB charakteryzuje się kompaktową, a jednocześnie wytrzymałą budową, pozwalającą na optymalne poprowadzenie instalacji w ciasnych przestrzeniach maszyn.

Istotnymi parametrami geometrycznymi są odległości od linii środkowej do punktów mocowania, które wynoszą:

• L1 (Długość, mocowanie do linii środkowej): 61,5 mm
• L2 (Długość, drugie mocowanie do linii środkowej): 87,00 mm

Dzięki tym wymiarom inżynierowie i mechanicy mogą precyzyjnie zaplanować trasę prowadzenia węży hydraulicznych, unikając kolizji z innymi elementami konstrukcji maszyny. Ocynkowana powierzchnia stali zapewnia dodatkową warstwę ochrony przed korozją, co jest szczególnie istotne w aplikacjach zewnętrznych lub w środowiskach o podwyższonej wilgotności.

Zastosowanie i korzyści użytkowe

Złącze Alfagomma KS30TB znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka odporność na ciśnienie robocze sięgające 180 BAR. Jest to produkt dedykowany do profesjonalnych systemów hydraulicznych, gdzie niezawodność połączeń ma kluczowe znaczenie dla bezpieczeństwa pracy i ciągłości procesów technologicznych.

Korzyści płynące z wyboru tego modelu to:

• Bezpieczeństwo eksploatacji dzięki certyfikowanej wytrzymałości na wysokie ciśnienie.
• Łatwość montażu dzięki standardowemu gwintowi UNF/JIC i stożkowemu uszczelnieniu.
• Trwałość zapewniona przez stalową konstrukcję i ocynkowanie.
• Kompatybilność z armaturą serii PA, co ułatwia integrację z istniejącymi systemami.

Produkt dostępny jest w jednostkach sprzedaży jako sztuka. Przed zamówieniem zaleca się weryfikację średnicy przewodu oraz typu gwintu w istniejącej instalacji, aby zapewnić pełną kompatybilność komponentu.
