Złącze kolankowe panelowe 7/8 JIC

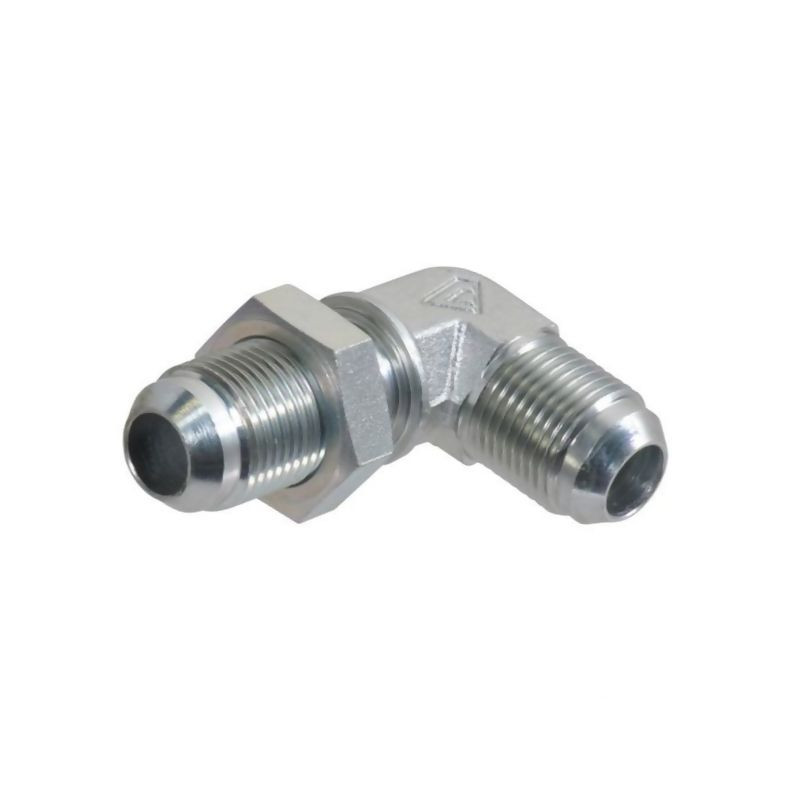

Złącze kolankowe panelowe Alfagomma KS14 – precyzja i wytrzymałość w hydraulice siłowej

Złącze kolankowe panelowe o symbolu KS14, produkowane przez renomowaną firmę Alfagomma, to specjalistyczny element armatury hydraulicznej przeznaczony do montażu w systemach wymagających wysokiej odporności na ciśnienie oraz precyzyjnego uszczelnienia. Jest to kątowa złączka gwintowana, zaprojektowana do łączenia rur lub węży z armaturą serii PA. Dzięki zastosowaniu standardu JIC (Joint Industry Committee) z gwintem UNF, produkt zapewnia hermetyczne połączenie oparte na uszczelnieniu metal-metal, co jest kluczowe w zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych.

Kluczowe parametry techniczne i budowa

Konstrukcja złącza opiera się na wysokiej jakości stali, która została poddana procesowi ocynkowania. Taka obróbka powierzchniowa skutecznie chroni element przed korozją oraz negatywnym wpływem czynników zewnętrznych, takich jak wilgoć czy chemikalia stosowane w rolnictwie i przemyśle. Złącze charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 280 BAR, co kwalifikuje je do pracy w układach hydraulicznych o dużym obciążeniu.

Uszczelnienie realizowane jest za pomocą stożka zewnętrznego o kącie 74°, co jest charakterystyczne dla standardu JIC. Mechanizm ten gwarantuje szczelność bez konieczności stosowania dodatkowych uszczelek elastomerowych, które mogby ulec degradacji pod wpływem temperatury lub agresywnych mediów.

Wymiary i kompatybilność

Złącze KS14 jest dedykowane do rur o średnicy zewnętrznej 16 mm (co odpowiada rozmiarowi 5/8 cala). Gwint przyłączeniowy ma wymiar 7/8 cala UNF/JIC. Istotnym aspektem konstrukcyjnym są wymiary montażowe, które pozwalają na precyzyjne dopasowanie złącza w zabudowie panelowej lub przy użyciu odpowiednich nakrętek.

• Długość L1 (mocowanie do linii środkowej): 35,5 mm
• Długość L2 (drugie mocowanie do linii środkowej): 60 mm
• Średnica przewodu: 16 mm (5/8")
• Gwint: 7/8" UNF/JIC
• Ciśnienie robocze: 280 BAR
• Materiał: Stal ocynkowana

Zastosowanie w praktyce

Złącza serii PA, do których należy model KS14, znajdują szerokie zastosowanie w maszynach rolniczych, sprzęcie budowlanym oraz w przemyśle ciężkim. Kątowa konstrukcja (90 stopni) pozwala na ergonomiczne prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni, redukując naprężenia na węży i poprawiając estetykę oraz bezpieczeństwo instalacji. Wysoka wytrzymałość mechaniczna stali ocynkowanej sprawia, że złącze jest odporne na wibracje i obciążenia dynamiczne występujące podczas pracy maszyn.

Wybierając złącze Alfagomma KS14, inwestujesz w komponent spełniający rygorystyczne normy techniczne, zapewniający długotrwałą bezawaryjność układu hydraulicznego. Produkt jest sprzedawany jako pojedyncza sztuka, gotowa do bezpośredniego montażu w systemach kompatybilnych ze standardem JIC.
