Złącze M10x1,0 - M10x1,0 , 6LL - 6LL

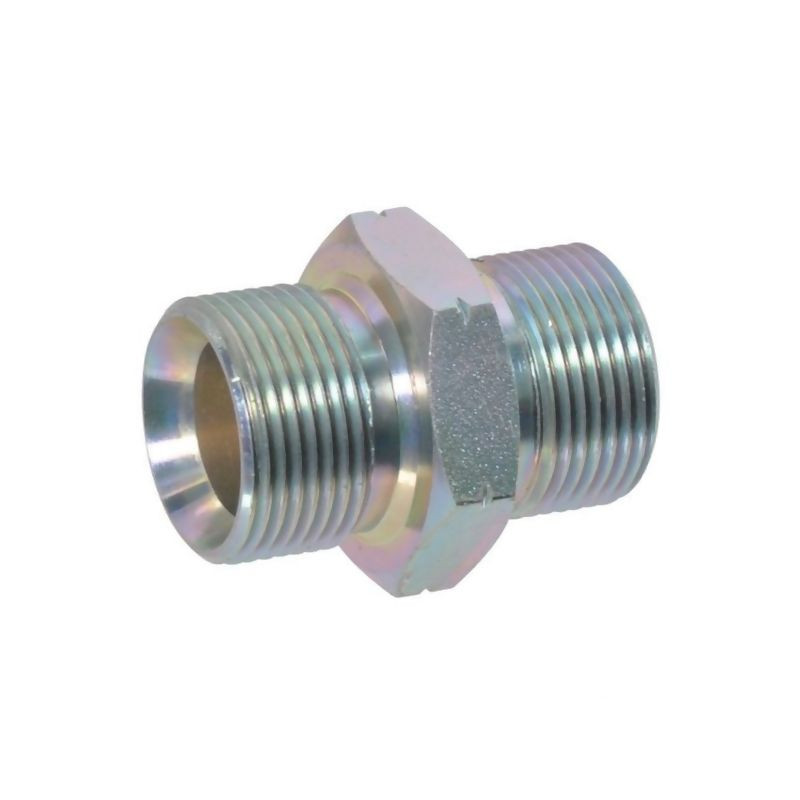

Profesjonalne złącze hydrauliczne BB M10x1,0 – M10x1,0

Złącze hydrauliczne typu BB (nypel) o symbolu 510DNM101 to precyzyjny element łączący, zaprojektowany do zastosowań w układach hydraulicznych wymagających wysokiej szczelności i odporności na duże obciążenia ciśnieniowe. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje jego trwałość oraz odporność na warunki pracy w trudnym środowisku przemysłowym i maszynowym. Galwanizowana obróbka powierzchni dodatkowo zabezpiecza element przed korozją, wydłużając jego żywotność.

Konstrukcja i zasada działania

Kluczową cechą tego złącza jest zastosowanie uszczelnienia przez stożek wewnętrzny o kącie 60º, zgodnego ze standardem DIN 7611. Taka konstrukcja zapewnia hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, co upraszcza montaż i redukuje ryzyko awarii spowodowanej zużyciem elementów elastycznych. Stożkowe seaty precyzyjnie dopasowują się do siebie, tworząc barierę dla cieczy hydraulicznej nawet przy bardzo wysokim ciśnieniu roboczym.

Złącze posiada dwa identyczne przyłącza metryczne o gwincie M10x1,0. Jest to rozwiązanie typu prostego (BB), pozwalające na połączenie dwóch przewodów lub elementów w linii prostej. Dzięki standaryzowanym wymiarom i zgodności z normą DIN, produkt łatwo integruje się z istniejącymi instalacjami hydraulicznymi.

Zalety techniczne i zastosowanie

Dzięki kompaktowej budowie i wysokiej wytrzymałości mechanicznej, złącze znajduje szerokie zastosowanie w hydraulice siłowej, w maszynach rolniczych, budowlanych oraz w przemyśle. Jego niewielkie wymiary zewnętrzne pozwalają na montaż w ciasnych przestrzeniach, gdzie liczy się każdy milimetr.

• Wysokie ciśnienie nominalne: Złącze zaprojektowano do pracy przy ciśnieniu aż 380 BAR, co kwalifikuje je do zastosowań w układach wysokociśnieniowych.
• Precyzyjne wykonanie: Gwint metryczny M10x1,0 o skoku 1,00 mm zapewnia pewne i stabilne połączenie.
• Odporność na korozję: Galwanizowana powierzchnia stalowa chroni przed działaniem wilgoci i czynników chemicznych.
• Łatwość montażu: Rozwartość klucza SW 14 mm pozwala na szybki i wygodny montaż przy użyciu standardowych narzędzi warsztatowych.

Parametry techniczne

Poniżej znajdują się szczegółowe dane techniczne produktu, które potwierdzają jego zgodność z normami i oczekiwaniami użytkowników profesjonalnych:

• Typ złącza: BB (Nypel prosty)
• Przyłącze 1 i 2: M10x1,0 (Gwint metryczny)
• Standard uszczelnienia: DIN 7611 (Stożek wewnętrzny 60°)
• Ciśnienie nominalne: 380 BAR
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Długość całkowita (L): 22 mm
• Rozwartość klucza (SW): 14 mm
• Skok gwintu: 1,00 mm

Złącze hydrauliczne 510DNM101 to niezawodny wybór dla serwisantów hydrauliki siłowej oraz konstruktorów maszyn, którzy szukają sprawdzonych komponentów do budowy bezpiecznych i wydajnych układów hydraulicznych.
