Złącze M12x1,5 - M12x1,5, 6L - 6L

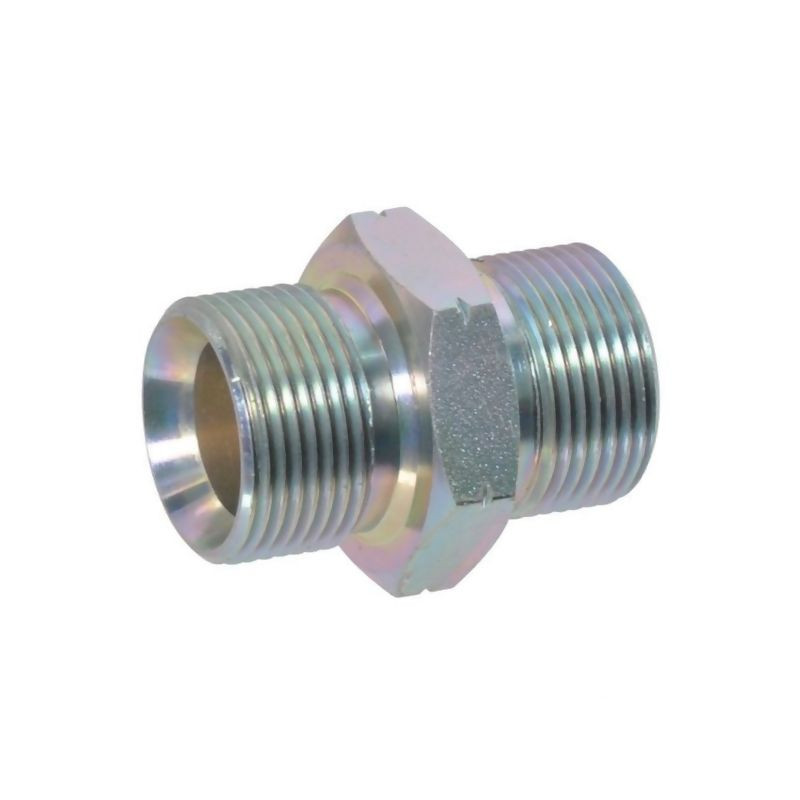

Złącze hydrauliczne metryczne Burnett & Hillman M12x1,5

Prezentowane złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman to precyzyjny element instalacji hydraulicznych, zaprojektowany do pracy w systemach wysokociśnieniowych. Produkt oznaczony referencją sklepową 510DNM12 oraz numerem dostawcy DNM12 charakteryzuje się solidną konstrukcją wykonaną ze stali, co gwarantuje wysoką odporność na obciążenia mechaniczne i zmienne warunki eksploatacyjne. Galwanizowana obróbka powierzchni zapewnia dodatkową ochronę przed korozją, wydłużając żywotność komponentu w wymagających środowiskach przemysłowych, rolniczych czy warsztatowych.

Kluczową cechą tego złącza jest jego geometria uszczelniająca oparta na stożku wewnętrznym o kącie 60 stopni. Rozwiązanie to, zgodne z normą DIN 7611, umożliwia tworzenie szczelnych i bezpiecznych połączeń rurowych bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, co upraszcza montaż i redukuje ryzyko awarii spowodowanych zużyciem elementów elastycznych. Złącze typu "nypel" (2xGZ) posiada gwinty zewnętrzne po obu stronach, co pozwala na bezpośrednie łączenie dwóch elementów z gwintami wewnętrznymi lub przewodów hydraulicznych.

Specyfikacja techniczna i parametry pracy

Złącze zostało zaprojektowane z myślą o systemach pracujących pod wysokim ciśnieniem. Deklarowane ciśnienie nominalne wynosi aż 380 BAR, co kwalifikuje ten element do zastosowań w zaawansowanych układach hydraulicznych maszyn budowlanych, rolniczych oraz przemysłowych liniach przesyłowych. Precyzja wykonania gwintów metrycznych jest kluczowa dla utrzymania tej szczelności przy tak wysokich parametrach roboczych.

Wymiary złącza są ściśle zdefiniowane i zgodne ze standardami branżowymi:

• Przyłącze: Metryczne
• Średnica gwintu: M12 po obu stronach złącza
• Skok gwintu: 1,50 mm (drobnozwojny)
• Długość całkowita (L): 28 mm
• Rozwartość klucza (SW): 17 mm
• Materiał wykonania: Stal
• Obróbka powierzchni: Galwanizowana
• Kąt stożka uszczelniającego: 60°

Dzięki zastosowaniu gwintu M12x1,5 złącze jest kompatybilne z szeroką gamą przewodów hydraulicznych i zaworów stosujących ten standard. Rozwartość klucza na poziomie 17 mm umożliwia łatwy i ergonomiczny montaż przy użyciu standardowych narzędzi warsztatowych, nawet w trudno dostępnych miejscach instalacji.

Zastosowanie i kompatybilność

Złącza serii BB metryczne od Burnett & Hillman znajdują zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i odporność na wysokie ciśnienia. Są idealnym rozwiązaniem dla serwisów hydraulicznych, producentów maszyn rolniczych oraz w przemyśle ciężkim. Konstrukcja stalowa z galwanizacją sprawia, że produkt jest odporny na działanie czynników zewnętrznych, takich jak wilgoć czy zabrudzenia typowe dla pracy w terenie.

Przed montażem należy upewnić się, że łączony przewód lub element posiada odpowiedni stożek wewnętrzny 60°, zgodny z normą DIN 7611, aby zapewnić pełną szczelność połączenia. Produkt sprzedawany jest jako pojedyncza sztuka (unity: sztuka), co pozwala na precyzyjne kompletowanie zestawów naprawczych lub nowych instalacji.
