Złącze M22x1,5 - M30x2,0 , 15L - 22L

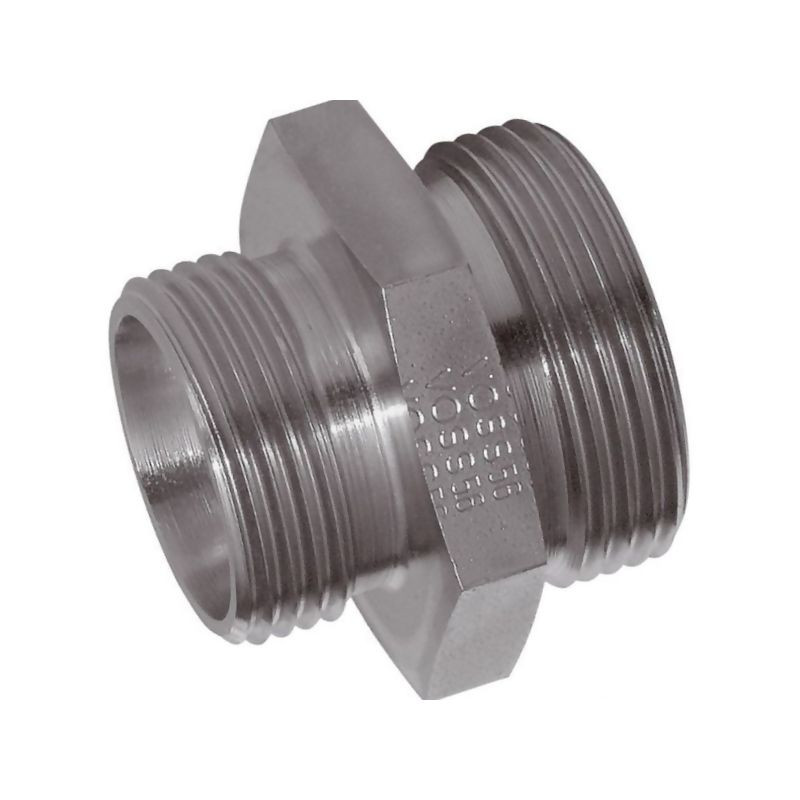

Profesjonalne złącze hydrauliczne Voss M22x1,5 - M30x2,0

Złącze hydrauliczne typu BB o referencji 510GS2215L to wysokiej klasy komponent przeznaczony do bezpośredniego łączenia przewodów hydraulicznych. Produkt marki Voss, wykonany z materiałów odpornych na korozję, zapewnia szczelność i trwałość w wymagających warunkach pracy przemysłowej oraz rolniczej. Jest to element kluczowy dla systemów, w których niezawodność połączeń ma fundamentalne znaczenie dla bezpieczeństwa i efektywności maszyn.

Złącze to charakteryzuje się metrycznym gwintem zewnętrznym po obu stronach (konstrukcja 2xGZ), co umożliwia elastyczne dopasowanie do różnych konfiguracji instalacji hydraulicznych. Dzięki precyzyjnej obróbce powierzchniowej cynk/nikiel, element jest zabezpieczony przed działaniem czynników zewnętrznych, co wydłuża jego żywotność nawet w trudnym środowisku pracy.

Kluczowe korzyści i zastosowanie

Główną zaletą tego złącza jest minimalizacja ryzyka wycieków, co jest krytyczne w systemach pracujących pod wysokim ciśnieniem. Bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem upraszcza proces montażu i konserwacji instalacji.

• Niska awaryjność: Konstrukcja zapewniająca szczelność i brak przecieków.
• Odporność na korozję: Powłoka cynk/nikiel skutecznie chroni przed rdzą i uszkodzeniami mechanicznymi.
• Wszechstronność: Idealne do zastosowań w wężach i przewodach hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych.
• Dostępność wersji specjalnych: Na zamówienie produkt może być wykonany ze stali szlachetnej dla zastosowań wymagających najwyższej odporności chemicznej.

Specyfikacja techniczna i wymiary

Złącze spełnia normę DIN 2353 i jest przystosowane do pracy pod wysokim ciśnieniem nominalnym. Poniżej znajdują się szczegółowe parametry techniczne potwierdzające kompatybilność z instalacjami o średnicach rur 15 mm i 22 mm w serii L (lekka).

• Producent: Voss
• Referencja: 510GS2215L (Supplier Ref: GS2215L)
• Rodzaj gwintu: M22x1,5 – M30x2,0
• Średnica rury D1: 22 mm
• Średnica rury D2: 15 mm
• Seria: L
• Ciśnienie nominalne (PN): 250 BAR (zgodnie z DIN 2401)
• Długość całkowita (L): 185 mm
• Długość montażowa lg: 33 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2: 36 mm
• Rozwartość klucza S3: 27 mm
• Obróbka powierzchniowa: Cynk / Nikiel

Parametry geometryczne, takie jak długość l2 wynosząca 18,5 mm oraz średnice przyłączeniowe, zostały dobrane tak, aby zapewnić optymalny przepływ medium hydraulicznego przy zachowaniu pełnej szczelności połączenia. Waga produktu wynosi 8,1 kg, co wskazuje na solidną konstrukcję przeznaczoną do intensywnego użytkowania.
