Złącze M12x1,5 - M18x1,5, 6L - 12L

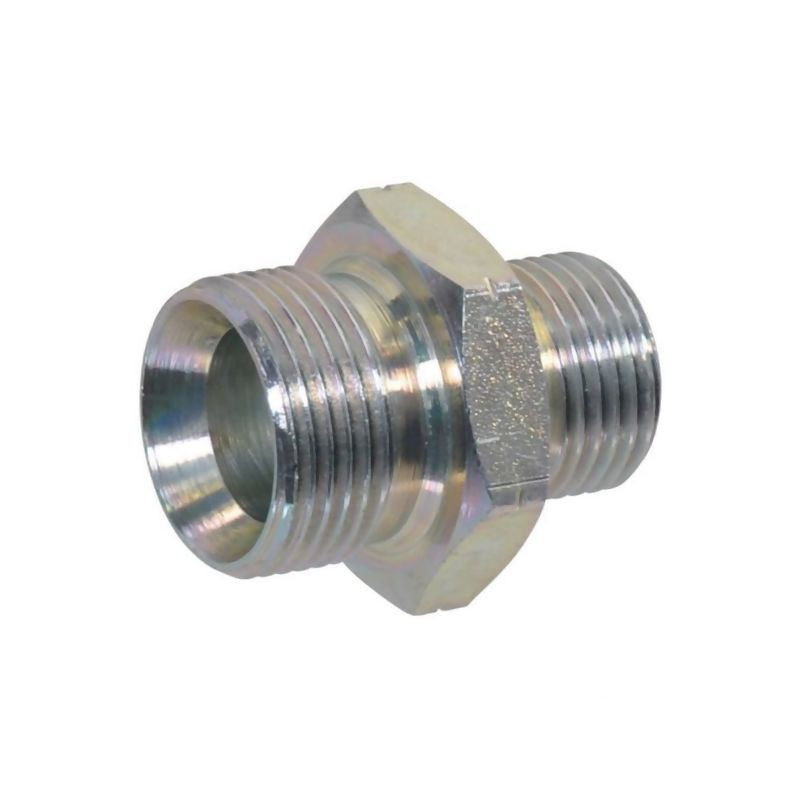

Złącze hydrauliczne metryczne Burnett & Hillman VNM1812

Prezentowane złącze hydrauliczne typu BB (męskie-męskie) marki Burnett & Hillman to precyzyjny element łączący, zaprojektowany do zastosowań w systemach wysokiego ciśnienia. Produkt o symbolu producenta VNM1812 i referencji sklepowej 510VNM1812 charakteryzuje się wysoką jakością wykonania oraz zgodnością z normą DIN 7627, co gwarantuje niezawodność i bezpieczeństwo pracy w wymagających warunkach przemysłowych.

Konstrukcja i specyfikacja techniczna

Złącze wykonane jest z wytrzymałej stali, poddanej galwanicznej obróbce powierzchniowej, co zapewnia skuteczną ochronę przed korozją i wydłuża żywotność komponentu. Kluczowym elementem konstrukcyjnym jest wewnętrzny stożek o kącie 60º, który umożliwia szczelne i stabilne połączenie z odpowiednimi elementami hydraulicznymi. Dzięki zastosowaniu standardu metrycznego, złącze idealnie współpracuje z popularnymi w branży przewodami i armaturą.

Parametry techniczne zostały dobrane tak, aby sprostać wymaganiom systemów pracujących pod wysokim ciśnieniem. Złącze posiada dwa różne gwinty, co pozwala na łączenie elementów o różnej średnicy w jednym punkcie instalacji.

• Typ złącza: BB (męskie-męskie), przez stożek
• Materiał: Stal galwanizowana
• Norma: DIN 7627
• Ciśnienie nominalne: 280 BAR
• Kąt stożka wewnętrznego: 60º

Wymiary i kompatybilność gwintów

Złącze posiada asymetryczną budowę gwintów, co jest typowe dla redukcji lub przejść między różnymi średnicami przewodów. Główny gwint zewnętrzny ma wymiar M18x1,5, natomiast drugi gwint zewnętrzny to M12x1,5. Taka konfiguracja pozwala na elastyczne dopasowanie instalacji hydraulicznej.

Szczegółowe wymiary geometryczne:

• Długość całkowita (L): 32,5 mm
• Gwint złącza nr 1: M18 x 1,5 mm
• Gwint złącza nr 2: M12 x 1,5 mm
• Rozwartość klucza (SW): 24 mm

Zastosowanie w hydraulice siłowej

Złącza serii VNM firmy Burnett & Hillman znajdują szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, budowlanych oraz w przemyśle ciężkim. Wysoka odporność na ciśnienie do 280 BAR sprawia, że są one idealnym wyborem do systemów, gdzie kluczowa jest szczelność i wytrzymałość mechaniczna. Galwanizowana powłoka chroni przed wpływem czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne, co jest szczególnie istotne w aplikacjach outdoorowych.

Dzięki precyzyjnemu wykonaniu i zachowaniu rygorystycznych norm produkcyjnych, złącze zapewnia łatwy montaż przy użyciu standardowego klucza o rozwartości 24 mm. Jest to rozwiązanie dla profesjonalistów oczekujących bezkompromisowej jakości i długotrwałej eksploatacji bez awarii.
