Złącze M30x2,0 - M45x2,0 , 22L - 35L

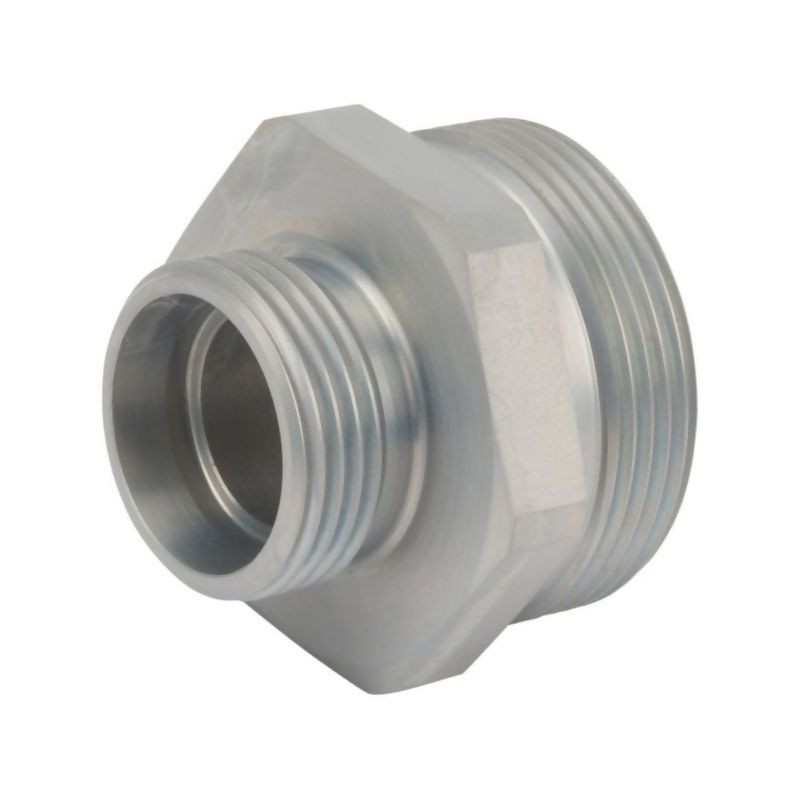

Złącze hydrauliczne BB Voss M30x2,0 - M45x2,0 (22L - 35L)

Profesjonalne złącze hydrauliczne marki Voss, oznaczone indeksem 510GS3522L, stanowi kluczowy element w systemach przesyłu cieczy pod wysokim ciśnieniem. Jest to redukcja typu BB (męsko-męskiego), zaprojektowana do bezpośredniego łączenia przewodów hydraulicznych o różnych średnicach i standardach gwintów. Produkt ten charakteryzuje się wysoką precyzją wykonania oraz zgodnością z normą DIN 2353, co gwarantuje bezproblemową integrację z istniejącymi instalacjami przemysłowymi i maszynami rolniczymi.

Zastosowanie i funkcjonalność

Głównym zadaniem tego złącza jest łączenie węży hydraulicznych lub rur stalowych w układach, gdzie wymagana jest zmiana średnicy przyłącza. Dzięki konstrukcji umożliwiającej bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, montaż jest szybki i nie wymaga stosowania dodatkowych adapterów. Złącze znajduje szerokie zastosowanie w:

• Instalacjach hydraulicznych maszyn budowlanych i rolniczych,
• Przemysłowych układach napędowych,
• Systemach chłodzenia i smarowania,
• Warsztatach serwisowych zajmujących się hydrauliką siłową.

Kluczową zaletą tego rozwiązania jest minimalizacja ryzyka wycieków. Precyzyjne dopasowanie gwintów oraz wysoka jakość obróbki powierzchniowej zapewniają szczelność nawet przy długotrwałej pracy w trudnych warunkach eksploatacyjnych.

Parametry techniczne i specyfikacja

Złącze Voss GS3522L zostało wykonane z materiałów o dużej odporności na korozję, co przedłuża jego żywotność w środowisku narażonym na wilgoć, oleje i czynniki chemiczne. Standardowa obróbka powierzchniowa obejmuje cynkowanie oraz niklowanie, co dodatkowo wzmacnia barierę ochronną przed rdzewieniem. Na specjalne zamówienie dostępne są również wersje wykonane ze stali szlachetnej, dedykowane do aplikacji o podwyższonych wymaganiach higienicznych lub korozyjnych.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, zgodne z normą DIN 2353 oraz DIN 2401:

• Producent: Voss
• Numer katalogowy: 510GS3522L (GS3522L)
• Typ złącza: BB (Męskie-Męskie), redukcja
• Gwint 1: M30x2,0 (dla rury 22L)
• Gwint 2: M45x2,0 (dla rury 35L)
• Średnica rury d1: 35 mm / 22 mm (seria L - lekka)
• Średnica zewnętrzna Y: 19 mm
• Długość całkowita lg: 39 mm
• Rozwartość klucza SW1: 46 mm
• Ciśnienie nominalne PN: 250 BAR
• Obróbka powierzchni: Cynk / Nikiel (Zinc, Nickel-plated)
• Materiał: Stal wysokowytrzymała (odporna na korozję)
• Waga jednostkowa: 19,0 kg (uwaga: wartość katalogowa, prosimy o weryfikację przy dużych zamówieniach)

Jakość i niezawodność marki Voss

Voss to uznany na świecie producent komponentów do techniki połączeń rurowych. Złącza tej marki są synonimem bezpieczeństwa i trwałości. Model GS3522L spełnia rygorystyczne normy ciśnieniowe, osiągając wartość PN 250 BAR, co kwalifikuje go do zastosowań w systemach średniego i wysokiego ciśnienia. Dzięki standaryzacji wymiarów (DIN), wymiana zużytych elementów lub rozbudowa instalacji odbywa się bez konieczności dopasowywania niestandardowych części.

Decydując się na zakup tego złącza, inwestujesz w komponent, który zapewnia stabilność pracy całego układu hydraulicznego. Jego konstrukcja eliminuje miejsca newralgiczne, a solidne wykonanie gwintów M30x2,0 oraz M45x2,0 zapewnia pewny chwyt i odporność na wibracje mechaniczne.
