Złącze M8X1,0 - M10x1,0 , 4LL - 6LL

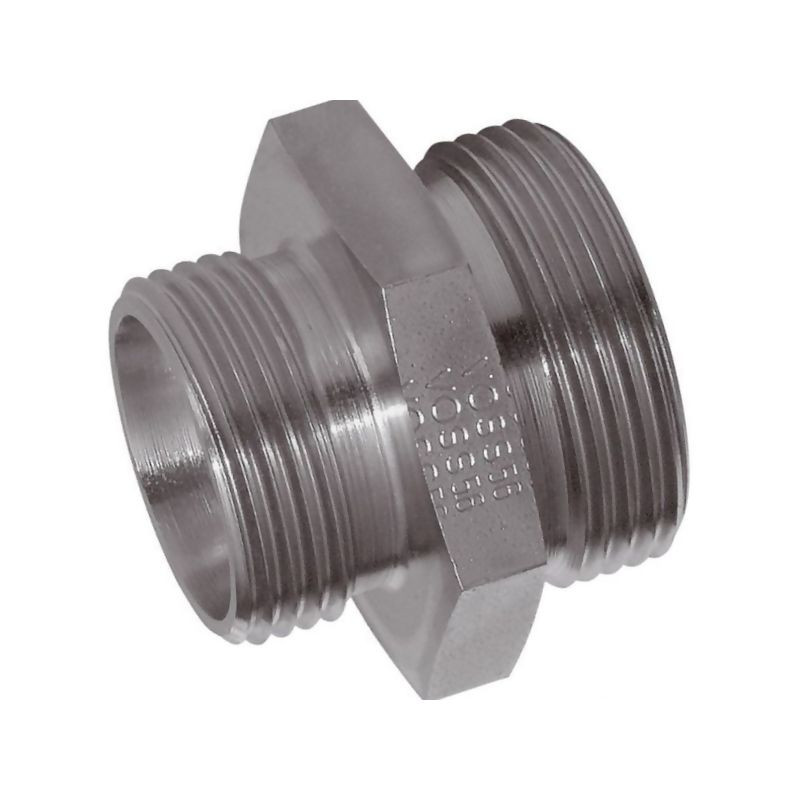

Złącze hydrauliczne Voss GS64LL – precyzyjne połączenie w systemach niskociśnieniowych

Złącze hydrauliczne marki Voss, oznaczone indeksem 510GS64LL i symbolem dostawcy GS64LL, to profesjonalny element łączący przeznaczony do zastosowań w instalacjach hydraulicznych. Produkt umożliwia bezpośrednie i szczelne połączenie przewodów rurowych o różnych średnicach, wykorzystując standardowe gwinty metryczne. Jest to rozwiązanie dedykowane dla systemów wymagających wysokiej odporności na korozję oraz stabilności połączeń przy umiarkowanych ciśnieniach roboczych.

Konstrukcja złącza opiera się na sprawdzonej technologii, zapewniającej minimalne ryzyko wycieków podczas eksploatacji. Dzięki zastosowaniu wysokiej jakości materiałów oraz odpowiedniej obróbki powierzchniowej (cynk/nikiel), element ten charakteryzuje się trwałością i odpornością na czynniki zewnętrzne, co jest kluczowe w warunkach przemysłowych oraz rolniczych.

Specyfikacja techniczna i parametry wymiarowe

Złącze to należy do serii LL (bardzo lekka), co determinuje jego zastosowanie w obwodach niskociśnieniowych. Zgodnie z normą DIN 2353, produkt posiada następujące kluczowe parametry techniczne:

• Typ połączenia: BB (dwustronny gwint zewnętrzny – nypel).
• Gwinty: M8x1,0 oraz M10x1,0.
• Średnice rur: Obsługuje rury o średnicy zewnętrznej 6 mm (dla gwintu M8) oraz 4 mm (dla gwintu M10).
• Ciśnienie nominalne (PN): 100 BAR (zgodnie z DIN 2401).
• Seria: LL.

Dokładne wymiary geometryczne złącza są następujące:

• Długość całkowita (L): 31,5 mm.
• Długość montażowa (lg): 20 mm.
• Długość gwintu/elementu (l2): 10,5 mm.
• Rozwartość klucza S1: 11 mm.
• Rozwartość klucza S2: 12 mm.
• Rozwartość klucza S3: 10 mm.

Zastosowanie i korzyści użytkowe

Głównym zastosowaniem złącza Voss GS64LL jest budowa i serwisowanie przewodów hydraulicznych. Dzięki możliwości łączenia rur o średnicach 4 mm i 6 mm w jednym elemencie, złącze to znajduje zastosowanie w precyzyjnych układach sterowania, pneumatyce oraz hydraulice siłowej maszyn rolniczych i budowlanych.

Kluczowe korzyści płynące z wyboru tego produktu to:

• Niska awaryjność: Konstrukcja minimalizuje ryzyko wycieku oleju hydraulicznego.
• Odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni przed rdzewieniem.
• Łatwość montażu: Standardowe rozmiary kluczy (10, 11, 12 mm) ułatwiają dokręcanie w trudno dostępnych miejscach.
• Zgodność z normami: Produkt spełnia wymagania normy DIN 2353, co gwarantuje kompatybilność z innymi elementami systemów rurowych.

Warto zaznaczyć, że standardowa wersja tego złącza posiada obróbkę powierzchniową cynk/nikiel. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w ekstremalnych warunkach, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej (na indywidualne zamówienie).
