Złącze M18x1,5 - M16x1,5 , 12L - 10L

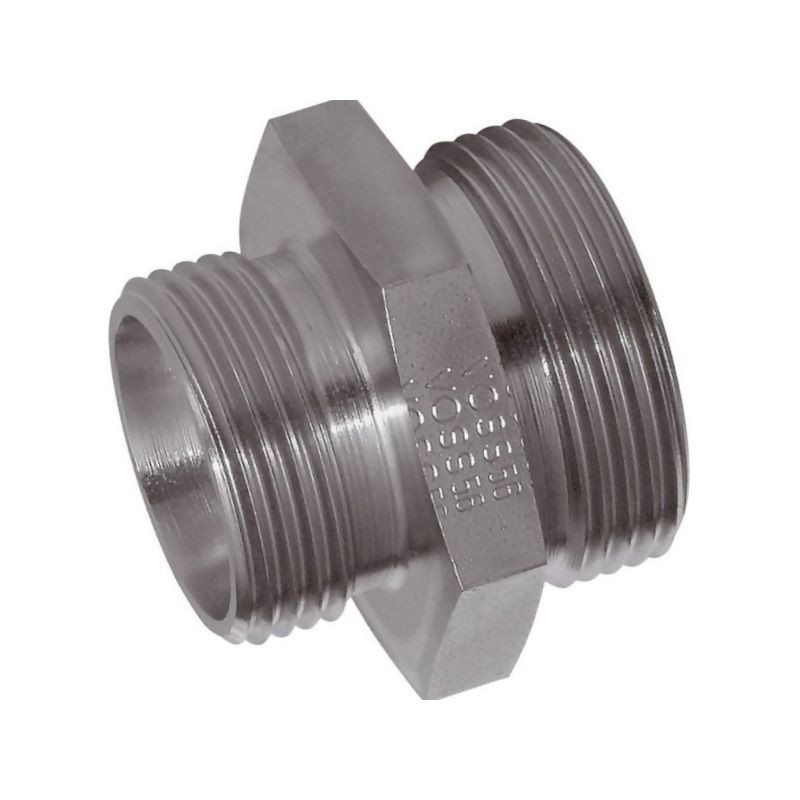

Profesjonalne złącze hydrauliczne Voss 12L-10L

Złącze hydrauliczne marki Voss o symbolu 510GS1210L to precyzyjny element łączący, zaprojektowany do zastosowań w systemach hydrauliki siłowej. Produkt umożliwia bezpośrednie połączenie przewodów hydraulicznych o różnych średnicach, zapewniając szczelność i trwałość instalacji. Jest to rozwiązanie dedykowane do pracy z rurami o średnicy zewnętrznej 12 mm oraz 10 mm w serii lekkiej (L), zgodnie z normą DIN 2353.

Kluczową zaletą tego złącza jest jego konstrukcja pozwalająca na minimalizację ryzyka wycieków, co jest krytyczne w systemach pracujących pod wysokim ciśnieniem. Element wykonany został z materiałów o dużej odporności na korozję, a jego powierzchnia została poddana obróbce cynkowo-niklowej, co dodatkowo zabezpiecza przed wpływem czynników zewnętrznych i wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych.

Zastosowanie i kompatybilność

Złącze typu BB (dwustronny gwint zewnętrzny) znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym. Służy do łączenia węży hydraulicznych lub przewodów rurowych z elementami posiadającymi gwinty metryczne M18x1,5 oraz M16x1,5. Dzięki uniwersalnej konstrukcji może być stosowane zarówno w nowych instalacjach, jak i podczas napraw istniejących układów hydraulicznych.

Produkt jest kompatybilny z metrycznymi nakrętkami węża lub wstępnie zmontowanymi złączami, co ułatwia montaż i skraca czas potrzebny na serwisowanie maszyn. Dla klientów wymagających jeszcze wyższej odporności chemicznej i mechanicznej, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej, choć standardowa wersja cynkowano-niklowana spełnia większość wymagań przemysłowych.

Parametry techniczne i wymiary

Złącze charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym 400 BAR (zgodnie z DIN 2401), co kwalifikuje je do zastosowań w systemach średniego i wysokiego ciśnienia. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z normami i oczekiwaniami użytkowników:

• Producent: Voss
• Symbol katalogowy: 510GS1210L
• Typ połączenia: BB (Gwint zewnętrzny - Gwint zewnętrzny)
• Gwint 1: M18x1,5
• Gwint 2: M16x1,5
• Seria rur: L (lekka)
• Średnica rury D1: 12 mm / 10 mm
• Średnica rury D2: 10 mm
• Ciśnienie nominalne (PN): 400 BAR
• Długość całkowita (L): 43,5 mm
• Długość gwintu/elementu (lg): 28 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza S2: 22 mm
• Rozwartość klucza S3: 19 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Norma: DIN 2353

Dzięki precyzyjnemu wykonaniu i zachowaniu rygorystycznych norm produkcyjnych, złącze Voss 510GS1210L gwarantuje bezpieczną i bezawaryjną pracę układu hydraulicznego. Jest to produkt nowy, dostępny od ręki, gotowy do montażu w profesjonalnych warunkach warsztatowych.
