Złącze M12x1,5 - M16x1,5 , 6L - 10L

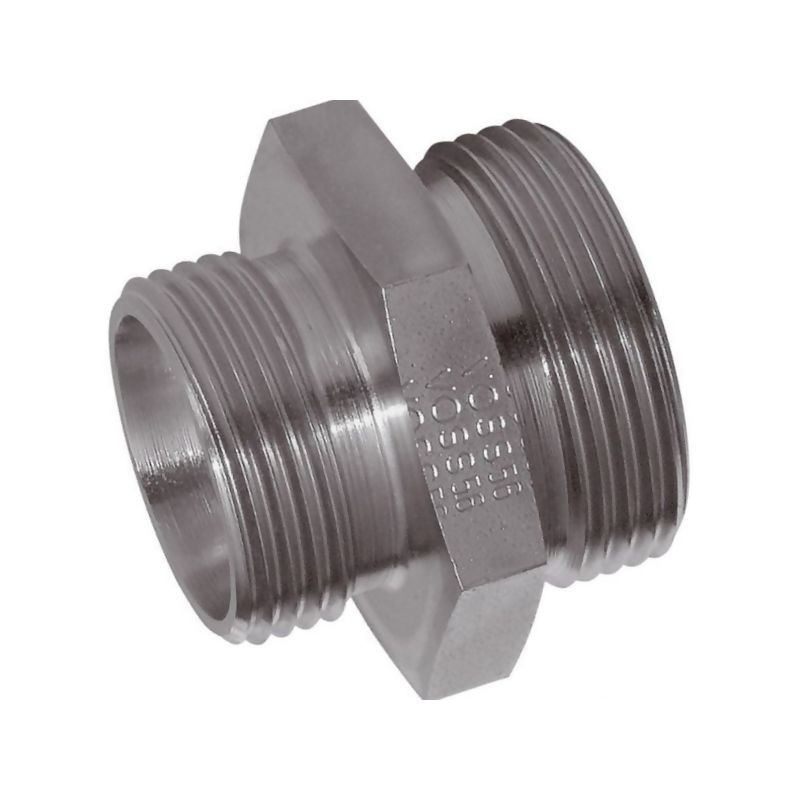

Złącze hydrauliczne Voss GS106L – precyzyjne połączenie w instalacjach niskociśnieniowych

Złącze hydrauliczne o numerze katalogowym 510GS106L marki Voss to profesjonalny element łączący, zaprojektowany do bezpośredniego montażu z metrycznymi nakrętkami węża lub wstępnie zmontowanymi złączami. Produkt ten stanowi kluczowy komponent w budowie układów hydraulicznych, gdzie wymagana jest wysoka szczelność oraz odporność na zmienne warunki pracy. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złącze zapewnia minimalne ryzyko wycieków, co przekłada się na bezpieczeństwo i niezawodność całej instalacji.

Specyfikacja techniczna i parametry wymiarowe

Prezentowane złącze typu BB (męskie-męskie) charakteryzuje się specyficzną geometrią dostosowaną do rur o średnicach 6 mm i 10 mm w serii L (lekka). Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność oraz możliwości montażowe produktu:

• Producent: Voss
• Symbol producenta: GS106L
• Referencja sklepu: 510GS106L
• Rodzaj gwintu: Metryczny
• Rozmiar gwintu 1: M12x1,5 (dla rury Ø 6 mm)
• Rozmiar gwintu 2: M16x1,5 (dla rury Ø 10 mm)
• Seria: L
• Ciśnienie nominalne (PN): 500 BAR (zgodnie z DIN 2401)
• Standard wykonania: DIN 2353

Wymiary i kluczowe dane montażowe

Prawidłowy dobór narzędzi oraz przestrzeni montażowej jest kluczowy przy instalacji złączy hydraulicznych. Złącze Voss GS106L posiada precyzyjnie określone wymiary, które należy uwzględnić podczas projektowania układu:

• Długość całkowita (L): 41,5 mm
• Długość gwintu/części roboczej (lg): 26 mm
• Długość L1: 12 mm
• Długość L2: 12 mm
• Średnica rury D1: 10 mm
• Średnica rury D2: 6 mm
• Rozwartość klucza S1: 17 mm
• Rozwartość klucza S2: 19 mm
• Rozwartość klucza S3: 14 mm
• Wymiar Y (dy): 4 mm

Odporność na korozję i wykończenie powierzchni

Jedną z najważniejszych cech użytkowych tego złącza jest jego duża odporność na korozję. Element został poddany procesowi cynkowania oraz niklowania, co skutecznie chroni stal przed działaniem wilgoci, olejów hydraulicznych oraz innych czynników chemicznych występujących w środowisku przemysłowym i rolniczym. Taka obróbka powierzchniowa wydłuża żywotność komponentu i zapewnia estetyczny wygląd przez długi czas eksploatacji.

Zastosowanie i kompatybilność

Złącze znajduje szerokie zastosowanie w systemach przewodów hydraulicznych. Jest idealnym rozwiązaniem tam, gdzie konieczne jest połączenie elementów o różnych średnicach rur (przejściówka 6L na 10L) przy zachowaniu standardu metrycznego. Dzięki zgodności z normą DIN 2353, produkt współpracuje z większością standardowych osprzętu hydraulicznego dostępnego na rynku. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w ekstremalnych warunkach, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej (na indywidualne zamówienie).
