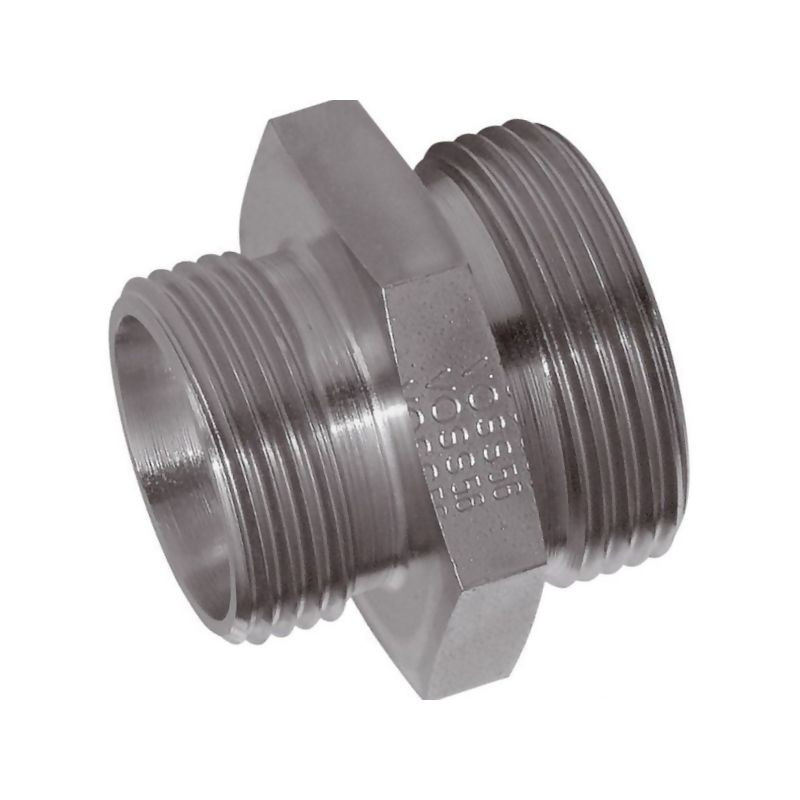

Złącze M12x1,5 - M14x1,5 , 6L - 8L

Złącze hydrauliczne Voss GS86L – precyzja i trwałość w instalacjach

Złącze hydrauliczne marki Voss, oznaczone indeksem 510GS86L, to profesjonalny element łączący przeznaczony do zastosowań w systemach hydrauliki siłowej. Produkt został zaprojektowany z myślą o bezpośrednim połączeniu z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu instalacji. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złącze charakteryzuje się dużą odpornością na korozję oraz minimalnym ryzykiem wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Prezentowany model należy do serii L (lekka), co oznacza jego dostosowanie do pracy z rurami o mniejszych średnicach i niższych ciśnieniach roboczych w porównaniu do serii ciężkich, zachowując jednocześnie pełną zgodność z normą DIN 2353. Jest to rozwiązanie idealne dla warsztatów, serwisów oraz zakładów produkcyjnych, gdzie liczy się niezawodność połączeń i łatwość konserwacji.

Kluczowe parametry techniczne i wymiary

Złącze Voss GS86L posiada specyficzną konstrukcję umożliwiającą łączenie przewodów o różnych średnicach. Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność i właściwości produktu:

• Producent: Voss
• Symbol producenta: GS86L
• Referencja sklepu: 510GS86L
• Gwinty: M12x1,5 oraz M14x1,5 (połączenie metryczne)
• Seria: L (lekka)
• Średnica rury D1: 8 mm (dopuszczalna również 6 mm)
• Średnica rury D2: 6 mm
• Ciśnienie nominalne (PN): 500 BAR (zgodnie z DIN 2401)
• Obróbka powierzchniowa: Cynk / Nikiel
• Długość całkowita (L): 40,5 mm
• Długość gwintu/korpusu (lg): 25 mm
• Długość L1: 11 mm
• Długość L2: 11 mm
• Rozwartość klucza S1: 14 mm
• Rozwartość klucza S2: 17 mm
• Rozwartość klucza S3: 14 mm

Zastosowanie i korzyści użytkowe

Głównym zastosowaniem tego złącza jest praca z wężami hydraulicznymi oraz przewodami hydraulicznymi w układach wymagających szczelnych i wytrzymałych połączeń. Konstrukcja typu "nypel" z podwójnym gwintem zewnętrznym (2xGZ) pozwala na elastyczne dopasowanie do różnych elementów instalacji. Dzięki powłoce cynkowo-niklowej, złącze jest skutecznie zabezpieczone przed działaniem czynników zewnętrznych i korozją, co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych.

Warto zaznaczyć, że produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co może być istotne dla aplikacji w przemyśle spożywczym lub chemicznym, gdzie wymagana jest najwyższa odporność na agresywne media. Standardowa wersja ze stali ocynkowanej stanowi jednak optymalny wybór do większości zastosowań w motoryzacji, rolnictwie i przemyśle maszynowym.
