Złącze M22x1,5 - M22x1,5 , 14S - 14S

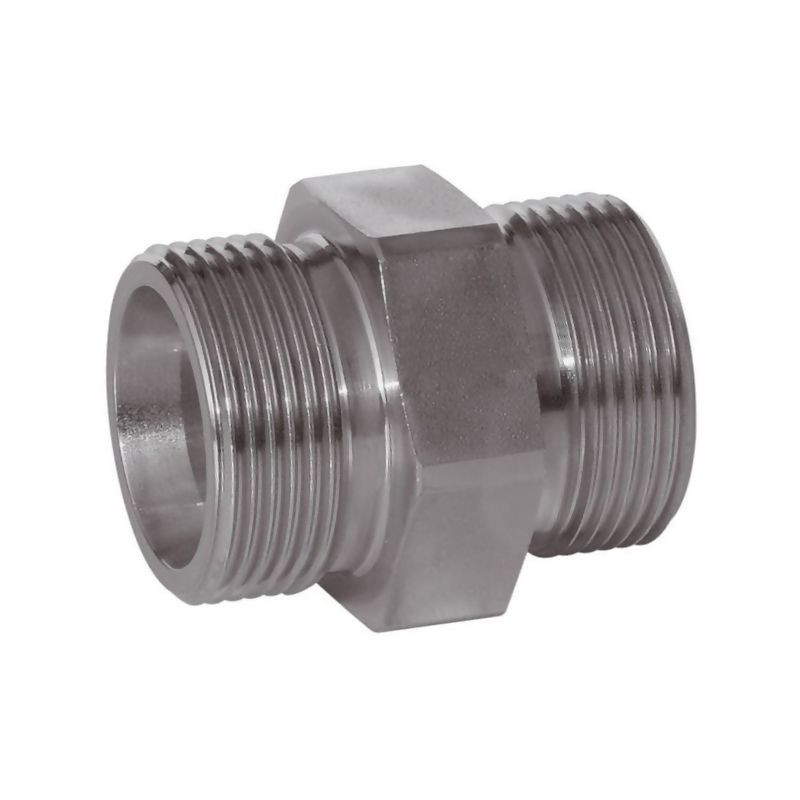

Złącze hydrauliczne Voss BB M22x1,5 – seria S

Prezentowane złącze hydrauliczne marki Voss, oznaczone indeksem 510GS14S, to profesjonalny element łączący przeznaczony do budowy układów hydraulicznych. Jest to złącze typu BB (nypel) z gwintem metrycznym, zaprojektowane do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki precyzyjnemu wykonaniu i zgodności z normą DIN 2353, produkt zapewnia wysoką szczelność i trwałość w wymagających warunkach pracy.

Kluczową cechą tego modelu jest przystosowanie do rur o średnicy 14 mm (oznaczenie 14S), co odpowiada serii lekkiej (S) w systemach rurowych. Złącze charakteryzuje się symetryczną budową z obu stron – M22x1,5 – 14S oraz M22x1,5 – 14S, co ułatwia montaż w prostych liniach przesyłowych lub przy łączeniu elementów o identycznych parametrach.

Najważniejsze właściwości i korzyści

Produkt wyróżnia się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej. Standardowo złącze pokryte jest warstwą cynku i niklu, co skutecznie zabezpiecza stal przed działaniem wilgoci, olejów hydraulicznych oraz czynników zewnętrznych. Taka ochrona antykorozyjna wydłuża żywotność instalacji i minimalizuje ryzyko awarii spowodowanych degradacją materiału.

Do głównych zalet użytkowych należą:

• Niewielkie ryzyko wycieku dzięki precyzyjnie dopasowanym powierzchniom uszczelniającym.
• Wysoka wytrzymałość mechaniczna pozwalająca na pracę pod wysokim ciśnieniem.
• Łatwość montażu przy użyciu standardowych narzędzi warsztatowych.
• Możliwość zamówienia wersji ze stali szlachetnej dla zastosowań wymagających ekstremalnej odporności chemicznej.

Dane techniczne i parametry

Złącze Voss 510GS14S zostało zaprojektowane z myślą o systemach hydraulicznych pracujących pod znacznym obciążeniem. Maksymalne ciśnienie robocze wynosi aż 630 BAR, co kwalifikuje je do zastosowań w ciężkim sprzęcie rolniczym, maszynach budowlanych oraz przemysłowych układach napędowych.

Poniżej znajdują się szczegółowe parametry techniczne produktu:

• Producent: Voss
• Indeks produktu: 510GS14S
• Referencja dostawcy: GS14S
• Typ złącza: BB metryczne (nypel)
• Gwint: M22x1,5 po obu stronach
• Seria: S (lekka)
• Średnica rury: 14 mm
• Maksymalne ciśnienie robocze: 630 BAR
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc)
• Norma: DIN 2353
• Rozmiar klucza dla złącza: 24,0 mm
• Rozmiar klucza dla złącza nr 2: 27,0 mm

Zastosowanie i kompatybilność

Złącze znajduje szerokie zastosowanie w systemach przewodów hydraulicznych oraz wężach hydraulicznych. Jest idealnym rozwiązaniem tam, gdzie wymagane jest pewne i szczelne połączenie elementów instalacji ciśnieniowej. Dzięki standaryzacji według normy DIN 2353, produkt jest kompatybilny z innymi elementami systemu rurowego spełniającymi te same wymogi techniczne.

Warto zaznaczyć, że produkt dostępny jest również w specjalistycznej wersji wykonanej ze stali szlachetnej na indywidualne zamówienie, co pozwala na dostosowanie rozwiązania do specyficznych wymagań środowiska pracy, np. w przemyśle spożywczym lub chemicznym, gdzie standardowa stal ocynkowana może być niewystarczająca.
