Złącze M18x1,5 - M20x1,5, 12L - 12S

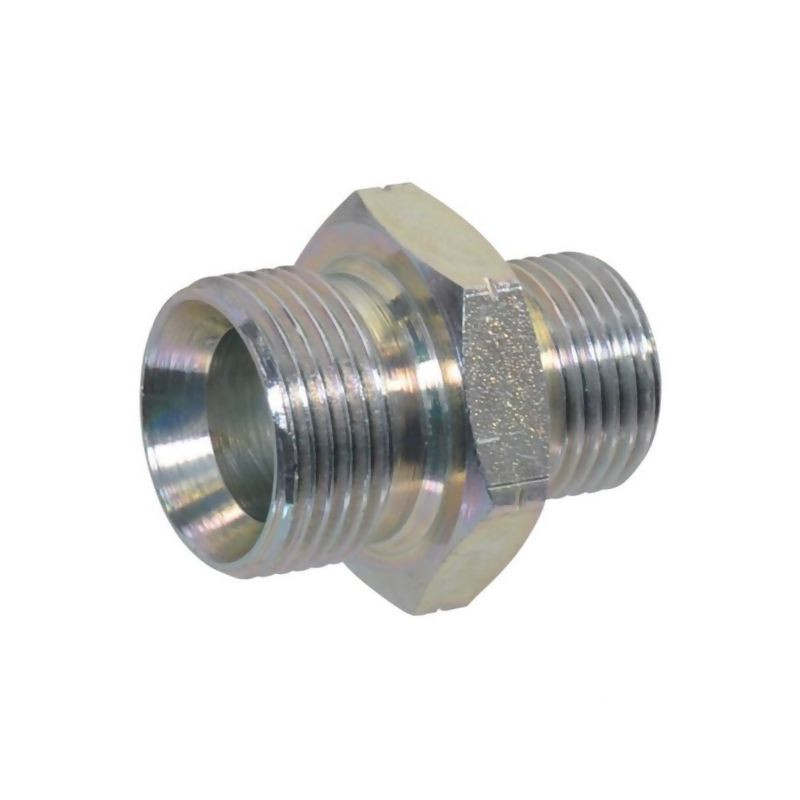

Złącze hydrauliczne metryczne BB M18x1,5 - M20x1,5, 12L - 12S

Prezentowane złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman to precyzyjny element łączący, zaprojektowany do zastosowań w systemach hydraulicznych wymagających wysokiej szczelności i odporności na ciśnienie. Produkt oznaczony referencją sklepową 510VNM2018 oraz numerem producenta VNM2018 stanowi niezawodne rozwiązanie dla instalacji przemysłowych, maszyn rolniczych oraz urządzeń mobilnych, gdzie kluczowa jest stabilność połączeń rurowych.

Konstrukcja złącza opiera się na standardzie DIN 7627, co gwarantuje pełną kompatybilność z innymi elementami systemu spełniającymi tę normę. Jest to złącze proste, przeznaczone do łączenia rur lub węży hydraulicznych o średnicach nominalnych 12L oraz 12S, wykorzystujących gwinty metryczne o skoku 1,5 mm. Dzięki zastosowaniu stożka wewnętrznego o kącie 60º, złącze zapewnia skuteczne uszczelnienie poprzez kontakt metal-metal, eliminując potrzebę stosowania dodatkowych uszczelek elastycznych w samym punkcie zacisku, co zwiększa trwałość połączenia w warunkach wibracji i zmiennych obciążeń.

Specyfikacja techniczna i parametry

Złącze wykonane jest z wysokiej jakości stali, co zapewnia mu odpowiednią wytrzymałość mechaniczną. Powierzchnia elementu poddana została obróbce galwanicznej, która skutecznie chroni stal przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy oleje hydrauliczne. Parametry techniczne zostały dobrane tak, aby element mógł pracować w systemach o wysokim ciśnieniu nominalnym sięgającym 280 BAR.

Kluczowe wymiary i parametry techniczne produktu:

• Producent: Burnett & Hillman
• Typ złącza: BB metryczne (nypel)
• Standard: DIN 7627
• Materiał wykonania: Stal
• Obróbka powierzchni: Galwanizowana
• Ciśnienie nominalne: 280 BAR
• Długość całkowita (L): 36 mm
• Rozwartość klucza (SW): 25 mm
• Kąt stożka wewnętrznego: 60º
• Uszczelnienie: Przez stożek

Kompatybilność i przyłącza

Złącze charakteryzuje się dwoma różnymi przyłączami metrycznymi, co pozwala na łączenie elementów o różnych średnicach gwintów w jednym punkcie instalacji. Jedna strona złącza posiada gwint M20x1,5, natomiast druga strona to gwint M18x1,5. Taka konfiguracja jest typowa dla adapterów przejściowych lub redukcji w układach hydraulicznych.

Szczegółowe dane dotyczące gwintów:

• Przyłącze 1: Gwint metryczny M20 o skoku 1,50 mm
• Przyłącze 2: Gwint metryczny M18 o skoku 1,50 mm
• Zastosowanie dla rur: 12L (lekka seria) oraz 12S (ciężka seria)

Dzięki precyzyjnemu wykonaniu i zgodności z normami branżowymi, złącze VNM2018 łatwo montuje się przy użyciu standardowych narzędzi warsztatowych. Rozwartość klucza na poziomie 25 mm jest typowa dla tego typu połączeń i pozwala na pewny chwyt podczas dokręcania. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu w układach hydraulicznych wymagających niezawodności i odporności na wysokie ciśnienia.
