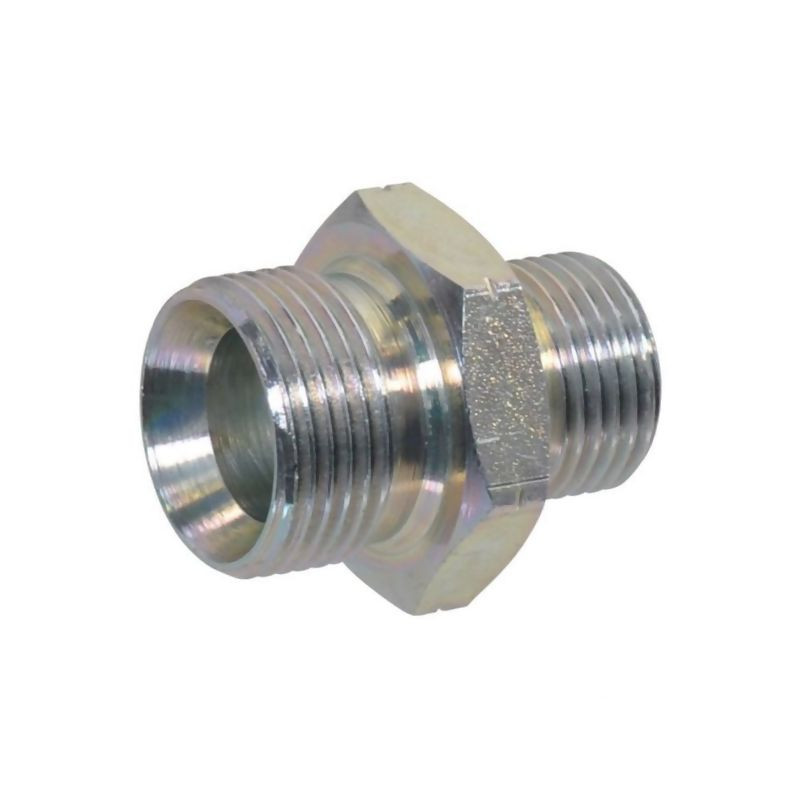

Złącze M18x1,5 - M22x1,5, 12L - 15L

Profesjonalne złącze hydrauliczne metryczne Burnett & Hillman

Złącze hydrauliczne typu BB (mufowe) marki Burnett & Hillman to precyzyjny element instalacji rurowych, zaprojektowany do pracy w systemach wysokiego ciśnienia. Produkt oznaczony indeksem 510VNM2218 oraz referencją producenta VNM2218 stanowi niezawodne rozwiązanie dla branży motoryzacyjnej, rolniczej oraz przemysłowej, gdzie kluczowa jest szczelność i trwałość połączeń.

Konstrukcja złącza opiera się na standardzie DIN 7627, co gwarantuje pełną kompatybilność z innymi elementami systemu rurowego zgodnymi z tą normą. Dzięki zastosowaniu stożka wewnętrznego o kącie 60º, złącze zapewnia idealne uszczelnienie poprzez kontakt stożkowy, eliminując ryzyko wycieków cieczy hydraulicznej nawet przy zmiennych obciążeniach dynamicznych.

Kluczowe parametry techniczne i specyfikacja

Złącze charakteryzuje się dwoma metrycznymi przyłączami gwintowanymi, co pozwala na bezpośrednie łączenie rur o różnych średnicach lub podłączanie elementów armatury. Precyzyjne wykonanie gwintów oraz obróbka powierzchniowa wpływają na długą żywotność produktu w trudnych warunkach eksploatacyjnych.

• Producent: Burnett & Hillman
• Typ złącza: BB metryczne (mufa)
• Standard: DIN 7627
• Materiał wykonania: Wysokiej jakości stal
• Obróbka powierzchni: Galwanizowana (odporność na korozję)
• Ciśnienie nominalne: 280 BAR
• Długość całkowita (L): 37 mm
• Rozwartość klucza (SW): 27 mm

Kompatybilność i wymiary gwintów

Złącze zostało zaprojektowane do współpracy z rurami hydraulicznymi o średnicach zewnętrznych z zakresu 12L do 15L. Posiada dwa różne gwinty metryczne, co czyni je elementem przejściowym lub końcowym w zależności od konfiguracji układu.

• Przyłącze 1: Gwint metryczny M22 x 1.50 mm
• Przyłącze 2: Gwint metryczny M18 x 1.50 mm

Taka konfiguracja wymiarowa (M18x1,5 oraz M22x1,5) jest typowa dla układów hydraulicznych średniego i wysokiego ciśnienia, stosowanych w maszynach budowlanych, ciągnikach rolniczych oraz układach sterowania przemysłowego. Stożek wewnętrzny 60º współpracuje z odpowiednio przygotowanym końcem rury lub nakrętką zaciskową, tworząc hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelek płaskich.

Zastosowanie i zalety produktu

Główną zaletą tego złącza jest jego uniwersalność w ramach systemu L (lekka seria rur hydraulicznych) oraz wysoka odporność na ciśnienie sięgające 280 BAR. Galwanizowana powłoka stalowa skutecznie chroni element przed działaniem wilgoci, olejów hydraulicznych i czynników zewnętrznych, co jest istotne w aplikacjach zewnętrznych, takich jak sprzęt rolniczy czy leśny.

Dzięki precyzyjnemu wykonaniu zgodnie z normą DIN, montaż złącza jest prosty i szybki, a rozwartość klucza 27 mm pozwala na użycie standardowych narzędzi warsztatowych. Produkt jest sprzedawany jako pojedyncza sztuka, co umożliwia dokładne dobranie ilości potrzebnej do konkretnego projektu lub naprawy.
