Złącze M20x1,5 - M22x1,5, 12S - 15L

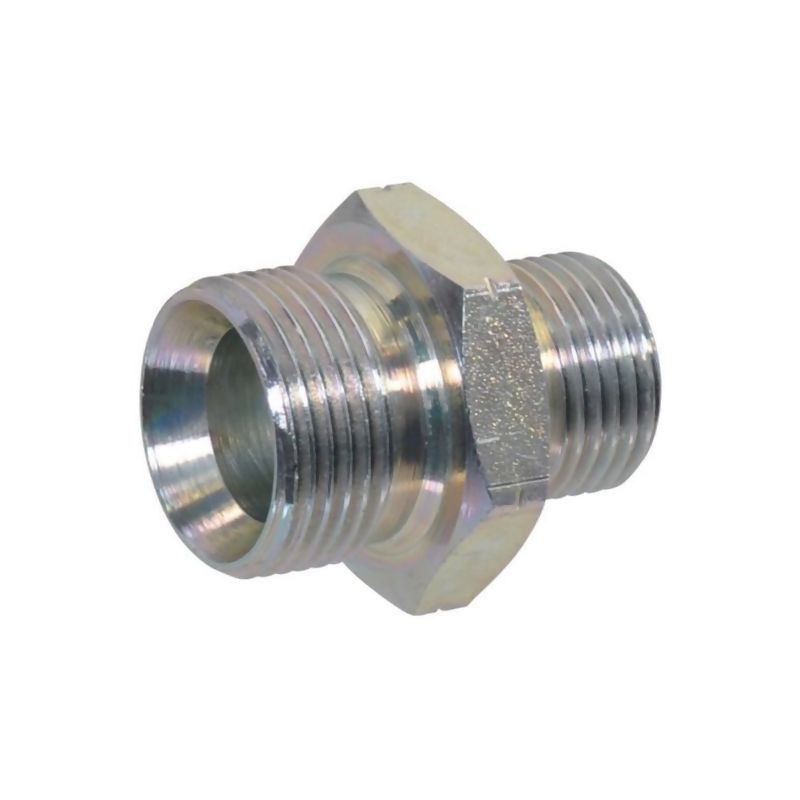

Profesjonalne złącze hydrauliczne Burnett & Hillman M20x1,5 - M22x1,5

Złącze hydrauliczne typu BB (podwójny gwint zewnętrzny) marki Burnett & Hillman to element wysokiej jakości, zaprojektowany do zastosowań w systemach hydraulicznych wymagających niezawodności i precyzji. Produkt oznaczony indeksem 510VNM2220 (referencja dostawcy VNM2220) stanowi kluczowy komponent w instalacjach przemysłowych, maszynach rolniczych oraz urządzeniach mobilnych, gdzie kluczowa jest szczelność i odporność na wysokie ciśnienia.

Konstrukcja złącza opiera się na standardzie DIN 7627, co gwarantuje pełną kompatybilność z innymi elementami systemu rurowego zgodnymi z tą normą. Dzięki zastosowaniu stali oraz galwanicznej obróbce powierzchni, element charakteryzuje się wysoką odpornością na korozję oraz uszkodzenia mechaniczne, co przekłada się na długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy techniczne i konstrukcyjne

Złącze to jest rozwiązaniem typu „nypel”, umożliwiającym bezpośrednie połączenie dwóch przewodów rurowych o różnych średnicach lub typach serii. W tym konkretnym modelu mamy do czynienia z połączeniem rur z serii 12S (ciężka) oraz 15L (lekka), co jest częstym wymaganiem w punktach przejściowych instalacji hydraulicznych.

Istotnym elementem konstrukcyjnym jest wewnętrzny stożek o kącie 60º. Taki kształt uszczelnienia zapewnia precyzyjne dopasowanie do końcówek rur lub innych złączy, eliminując ryzyko wycieków oleju hydraulicznego pod wysokim ciśnieniem. Uszczelnienie odbywa się „przez stożek”, co jest sprawdzoną metodą w hydraulice siłowej.

• Typ złącza: BB (podwójny gwint zewnętrzny 2xGZ)
• Standard: DIN 7627
• Materiał wykonania: Stal
• Obróbka powierzchni: Galwanizowana (zwiększona odporność na korozję)
• Kąt stożka wewnętrznego: 60º
• Ciśnienie nominalne: 280 BAR

Specyfikacja wymiarowa i przyłącza

Dobór odpowiedniego złącza wymaga precyzyjnego dopasowania wymiarów gwintów oraz rozstawu kluczy. Poniżej przedstawiono szczegółowe parametry techniczne produktu, które należy zweryfikować przed montażem:

• Przyłącze 1: Gwint metryczny M22 x 1.50 mm
• Przyłącze 2: Gwint metryczny M20 x 1.50 mm
• Długość całkowita (L): 37 mm
• Rozwartość klucza (SW): 27 mm

Złącze obsługuje przewody rurowe o średnicach odpowiadających seriom 12S oraz 15L. Wysokie ciśnienie nominalne na poziomie 280 BAR pozwala na stosowanie tego elementu w układach wysokociśnieniowych, takich jak układy sterowania maszyn budowlanych czy pras hydraulicznych.

Zastosowanie i korzyści

Zastosowanie złączy Burnett & Hillman w systemach hydraulicznych przekłada się na większe bezpieczeństwo pracy instalacji. Galwanizowana powłoka stalowa skutecznie chroni przed wpływem wilgoci, brudu i czynników chemicznych obecnych w środowisku przemysłowym lub rolniczym. Precyzyjne wykonanie gwintów M20x1,5 oraz M22x1,5 zapewnia łatwy i szybki montaż przy użyciu standardowych narzędzi warsztatowych (klucz płaski lub nasadowy o rozmiarze 27 mm).

Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego zastosowania w serwisie hydrauliki siłowej lub podczas budowy nowych układów rurowych. Dzięki zgodności z normą DIN 7627, złącze to jest wymienne z innymi komponentami standardowymi dostępnymi na rynku, co ułatwia eksploatację i ewentualne naprawy.
