Złącze M18x1,5 - M22x1,5 , 12L - 15L

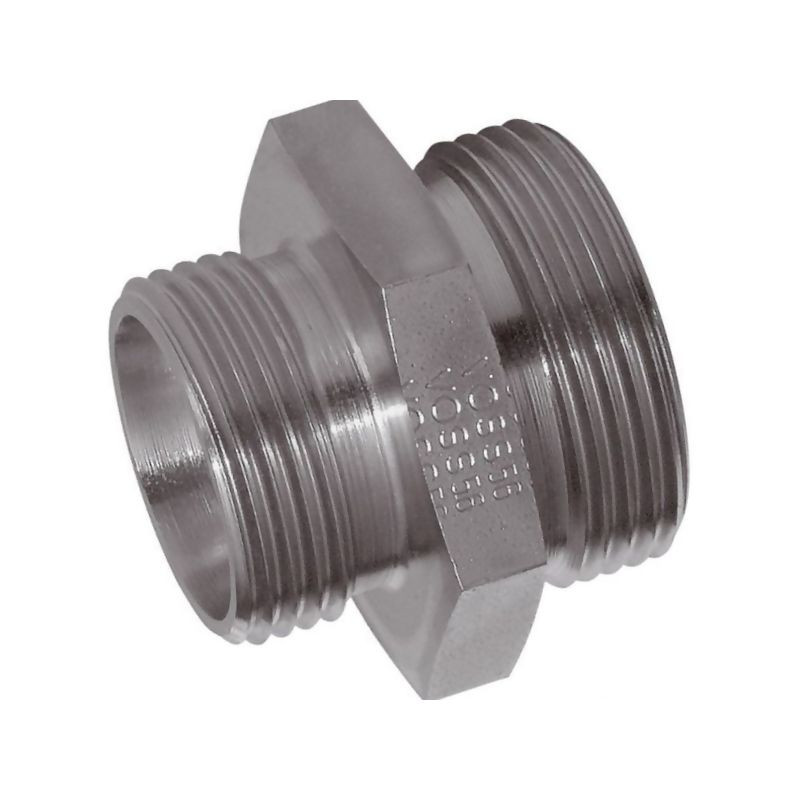

Złącze hydrauliczne Voss M18x1,5 - M22x1,5 do rur 12L i 15L

Złącze o symbolu 510GS1512L marki Voss to profesjonalny element łączący przeznaczony do systemów hydraulicznych. Produkt umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, zapewniając szczelność i stabilność instalacji. Jest to rozwiązanie typu BB (dwustronny gwint zewnętrzny), które znajduje zastosowanie w przemyśle, motoryzacji oraz maszynach rolniczych, gdzie wymagana jest wysoka odporność na ciśnienie i korozję.

Kluczowe cechy i zastosowanie

Główną zaletą tego złącza jest jego konstrukcja minimalizująca ryzyko wycieków, co jest kluczowe w systemach pracujących pod wysokim ciśnieniem. Element wykonany został z materiałów zapewniających dużą odporność na korozję, a jego powierzchnia została poddana obróbce cynkowo-niklowej, co dodatkowo wydłuża żywotność produktu w trudnych warunkach eksploatacyjnych.

Złącze spełnia normę DIN 2353 i jest przeznaczone do rur w serii L (lekka). Dzięki precyzyjnemu wykonaniu gwintów metrycznych M18x1,5 oraz M22x1,5, montaż jest szybki i bezpieczny. Produkt dostępny jest również w wersji ze stali szlachetnej na indywidualne zamówienie, co poszerza możliwości jego aplikacyjne w środowiskach o podwyższonych wymagania chemicznych.

Specyfikacja techniczna

• Producent: Voss
• Symbol katalogowy: 510GS1512L
• Rodzaj złącza: BB (dwustronny gwint zewnętrzny)
• Gwint 1: M18x1,5
• Gwint 2: M22x1,5
• Średnica rury D1: 15 mm / 12 mm
• Średnica rury D2: 12 mm
• Seria rur: L
• Ciśnienie nominalne (PN): 400 BAR (zgodnie z DIN 2401)
• Obróbka powierzchniowa: Cynk / Nikiel
• Standard wykonania: DIN 2353

Wymiary i parametry montażowe

Prawidłowy dobór kluczy jest niezbędny dla zachowania parametrów technicznych złącza podczas montażu. Poniżej przedstawiono kluczowe wymiary geometryczne oraz wartości rozwartości kluczy:

• Długość całkowita (L): 44,5 mm
• Długość gwintu/korpusu (lg): 29 mm
• Długość odcinka L1: 15 mm
• Długość odcinka l2: 15 mm
• Rozwartość klucza S1: 24 mm
• Rozwartość klucza S2 (drugi koniec): 27 mm
• Rozwartość klucza S3 (trzeci): 22 mm
• Waga jednostkowa: 4,2 kg (uwaga: dana katalogowa, może odnosić się do opakowania zbiorczego)

Złącze Voss 510GS1512L to niezawodny komponent dla hydrauliki siłowej, gwarantujący bezpieczeństwo połączeń w systemach pracujących pod ciśnieniem do 400 BAR. Jego uniwersalność wynikająca z zastosowania standardowych gwintów metrycznych czyni go elementem łatwo dostępnym i kompatybilnym z większością nowoczesnych instalacji hydraulicznych.
