Złącze M30x2,0 - M36x2,0 , 22L - 28L

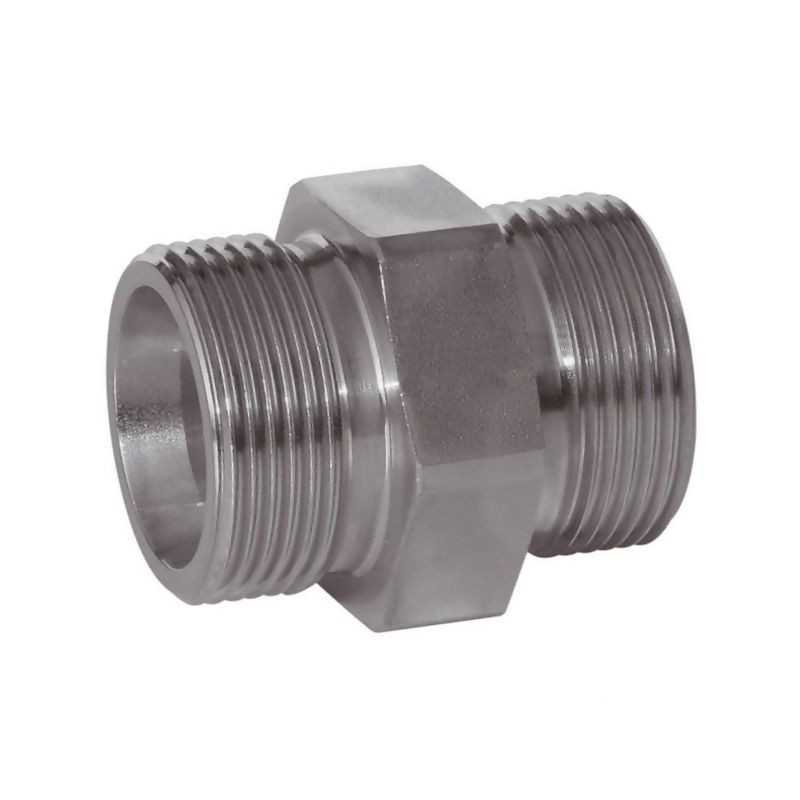

Złącze hydrauliczne Voss GS2822L – precyzja i trwałość w instalacjach wysokociśnieniowych

Prezentowane złącze hydrauliczne marki Voss, oznaczone symbolem 510GS2822L, to profesjonalny element łączący przeznaczony do zastosowań w systemach przewodów hydraulicznych. Produkt ten stanowi niezawodne rozwiązanie dla instalacji wymagających wysokiej szczelności oraz odporności na zmienne warunki pracy. Dzięki zastosowaniu technologii bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, montaż jest uproszczony, a ryzyko powstania nieszczelności zostaje znacząco zminimalizowane.

Złącze typu BB (nypel) charakteryzuje się solidną konstrukcją, dostosowaną do pracy pod wysokim ciśnieniem nominalnym wynoszącym 250 BAR, zgodnie z normą DIN 2401. Jest to kluczowy parametr dla systemów hydraulicznych, gdzie awaria elementu łączącego mogłaby prowadzić do poważnych przestojów i kosztownych napraw. Producent zadbał o wysoką odporność na korozję dzięki odpowiedniej obróbce powierzchniowej cynkiem i niklem, co wydłuża żywotność komponentu nawet w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i wymiary złącza

Kluczowym aspektem doboru właściwych elementów hydraulicznych jest precyzyjne dopasowanie wymiarów i gwintów. Omawiane złącze Voss zostało zaprojektowane do łączenia rur o średnicach zewnętrznych 28 mm oraz 22 mm w serii L (lekka), zgodnie z normą DIN 2353. Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność produktu:

• Typ złącza: BB metryczne (nypel)
• Gwinty: M30x2,0 oraz M36x2,0
• Średnica rury D1: 28 mm
• Średnica rury D2: 22 mm
• Seria rur: L (lekka)
• Ciśnienie nominalne (PN): 250 BAR
• Obróbka powierzchniowa: Cynk / Nikiel

Dokładne wymiary geometryczne pozwalają na bezproblemową integrację z istniejącymi instalacjami. Długość całkowita elementu wynosi 54 mm, przy czym długość części roboczej (lg) to 36 mm. Istotne są również wymiary kluczowe niezbędne podczas montażu:

• Rozwartość klucza S1: 41 mm
• Rozwartość klucza S2: 41 mm
• Rozwartość klucza S3: 36 mm
• Długość L1: 21 mm
• Długość l2: 21 mm

Zastosowanie i korzyści użytkowe

Złącze Voss GS2822L znajduje szerokie zastosowanie w przemyśle, szczególnie w układach napędowych maszyn rolniczych, budowlanych oraz w stacjonarnych instalacjach hydraulicznych. Jego konstrukcja zapewnia stabilność połączenia przy drganiach i pulsacjach ciśnienia. Główną zaletą tego rozwiązania jest eliminacja konieczności dodatkowego uszczelniania w miejscu styku z nakrętką, co przekłada się na szybszy montaż i większą pewność działania systemu.

Warto zaznaczyć, że standardowa wersja produktu posiada powłokę cynkowo-niklową, jednak dla zastosowań specjalistycznych, np. w środowiskach o podwyższonej wilgotności lub agresywnej chemii, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej. Waga pojedynczego elementu wynosi 13,2 kg, co świadczy o użyciu materiałów o wysokiej gęstości i wytrzymałości.

Wybierając złącza Voss, inwestujesz w komponenty spełniające rygorystyczne normy europejskie. Produkt ten jest idealnym wyborem dla serwisantów i konstruktorów szukających niezawodnych części zamiennych do utrzymania ciągłości pracy maszyn hydraulicznych.
