Złącze M24x1,5 - M36x2,0 , 16S - 25S

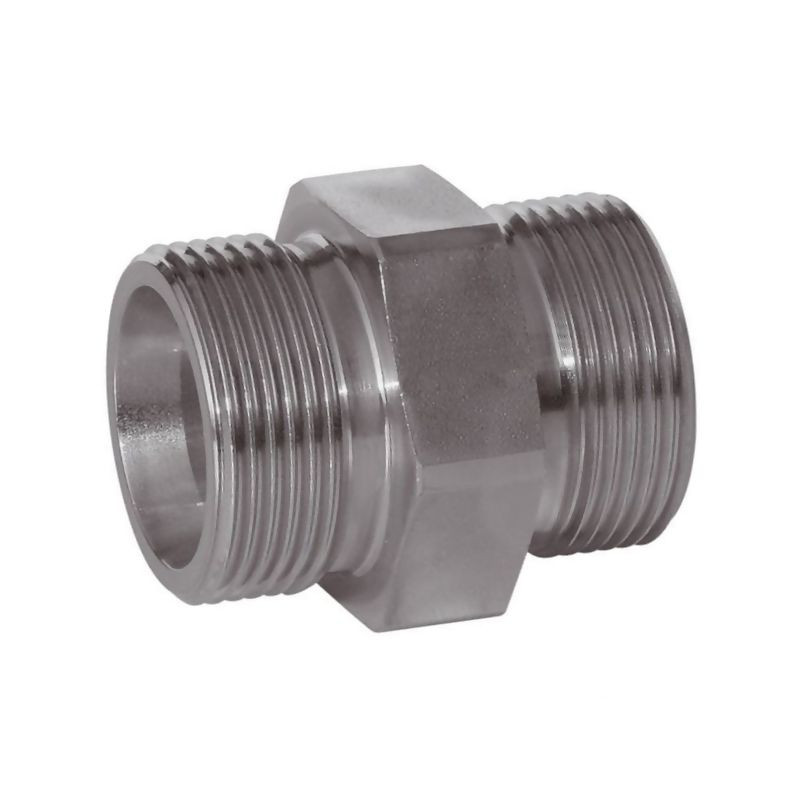

Złącze hydrauliczne BB Voss M24x1,5 - M36x2,0 (16S - 25S)

Profesjonalne złącze hydrauliczne typu BB (nypel) marki Voss, oznaczone numerem katalogowym 510GS2516S, stanowi kluczowy element w budowie szczelnych i wytrzymałych instalacji przemysłowych. Jest to rozwiązanie zaprojektowane do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu w warunkach warsztatowych oraz produkcyjnych. Produkt wyróżnia się wysoką jakością wykonania oraz precyzyjnymi parametrami technicznymi zgodnymi z normą DIN 2353.

Złącze to charakteryzuje się konstrukcją umożliwiającą łączenie przewodów o różnych średnicach – od strony mniejszej (16S) do większej (25S). Dzięki zastosowaniu wysokiej jakości materiałów oraz specjalistycznej obróbki powierzchniowej (cynk/nikiel), element ten wykazuje dużą odporność na korozję, co jest kluczowe dla długotrwałej eksploatacji w trudnych warunkach środowiskowych, takich jak wilgoć czy ekspozycja na czynniki chemiczne.

Zastosowanie i funkcjonalność

Głównym obszarem zastosowania tego złącza są systemy hydrauliczne, w tym przewody hydrauliczne wymagające wysokiej szczelności i odporności na wysokie ciśnienia. Konstrukcja złącza minimalizuje ryzyko wycieków, co jest priorytetem w systemach pracujących pod dużym obciążeniem. Produkt znajduje zastosowanie w maszynach rolniczych, budowlanych, pojazdach specjalistycznych oraz w stacjonarnych instalacjach przemysłowych.

Dla klientów o specyficznych wymaganiach materiałowych, producent Voss oferuje możliwość zamówienia tego złącza w wersji wykonanej ze stali szlachetnej, co dodatkowo podnosi jego odporność korozyjną w ekstremalnych warunkach pracy.

Parametry techniczne i wymiary

Złącze zostało zaprojektowane zgodnie z rygorystycznymi normami DIN 2353, co gwarantuje pełną kompatybilność z innymi elementami systemu rurowego tej samej serii. Poniżej przedstawiono szczegółowe dane techniczne potwierdzające parametry produktu:

• Producent: Voss
• Numer katalogowy: 510GS2516S
• Referencja dostawcy: GS2516S
• Rodzaj gwintu: Metryczny M24x1,5 - M36x2,0
• Seria: S (ciężka)
• Średnica rury D1: 25 mm
• Średnica rury D2: 16 mm
• Ciśnienie nominalne (PN): 420 BAR (zgodnie z DIN 2401)
• Obróbka powierzchniowa: Cynk / Nikiel
• Długość całkowita (L): 68 mm
• Długość lg: 46 mm
• Długość L1: 26.5 mm
• Długość l2: 25.5 mm
• Rozwartość klucza S1: 41 mm
• Rozwartość klucza S2: 46 mm
• Rozwartość klucza S3: 30 mm
• Wymiar dy (Y): 12 mm

Korzyści z wyboru złącza Voss

Wybór oryginalnych złączy Voss to inwestycja w bezpieczeństwo i niezawodność instalacji. Dzięki precyzyjnej obróbce i zgodności z normami DIN, produkt zapewnia stabilność połączenia nawet przy drganiach i pulsacjach ciśnienia. Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej wydłuża żywotność komponentu, redukując koszty serwisowe i przestoje maszyny.
