Złącze M30x2,0 - M30x2,0 , 22L - 22L

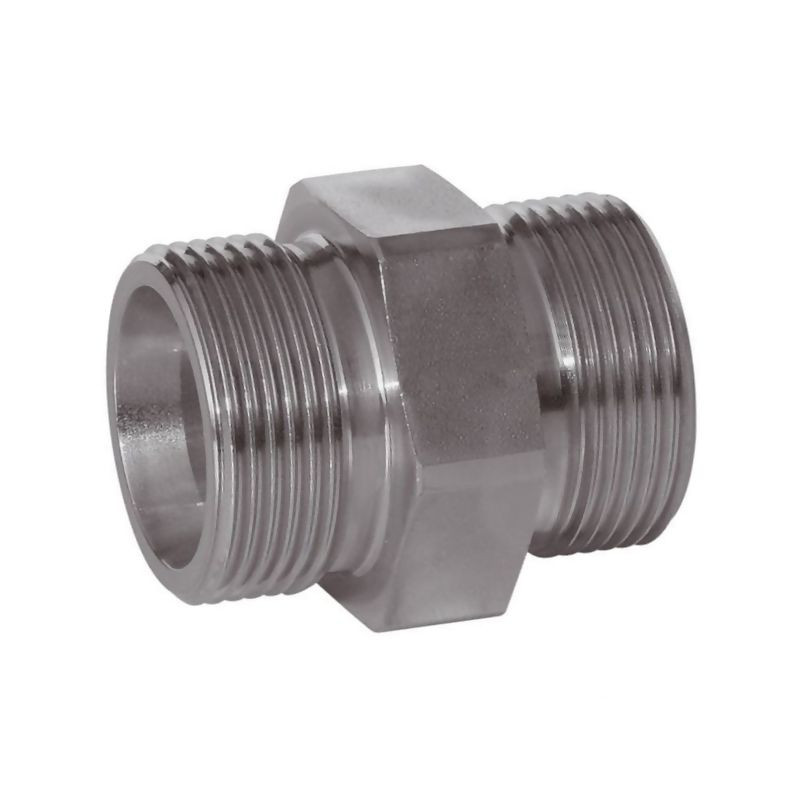

Profesjonalne złącze hydrauliczne Voss 22L z gwintem M30x2,0

Złącze hydrauliczne typu BB o symbolu 510GS22L marki Voss to precyzyjny element instalacji rurowych, zaprojektowany do pracy w wymagających warunkach przemysłowych. Produkt ten stanowi idealne rozwiązanie dla systemów, w których kluczowa jest szczelność oraz odporność na wysokie ciśnienie. Dzięki zastosowaniu standardu DIN 2353 oraz serii L (lekka), złącze zapewnia optymalny balans między wytrzymałością a wagą konstrukcji.

Główną cechą tego komponentu jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja znacząco upraszcza proces montażu i redukuje czas potrzebny na uruchomienie instalacji hydraulicznej. Produkt występuje w konfiguracji podwójnego gwintu zewnętrznego (2xGZ), co czyni go uniwersalnym łącznikiem dla przewodów o średnicy 22 mm.

Kluczowe parametry techniczne i specyfikacja

Element ten został wykonany z materiałów o wysokiej odporności na korozję, co gwarantuje długą żywotność nawet w trudnych środowiskach pracy. Powierzchnia złącza poddana została obróbce cynkowo-niklowej (Zinc/Nickel), co dodatkowo zabezpiecza metal przed działaniem czynników zewnętrznych i wilgoci.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy brać pod uwagę przy doborze elementów do systemu hydraulicznego:

• Producent: Voss
• Symbol katalogowy: 510GS22L
• Referencja dostawcy: GS22L
• Rodzaj gwintu: M30x2,0 – M30x2,0 (metryczny)
• Seria: L (lekka)
• Średnica rury: 22 mm
• Maksymalne ciśnienie robocze: 250 BAR
• Standard wykonania: DIN 2353
• Obróbka powierzchniowa: Cynk / Nikiel

Zastosowanie i praktyczne korzyści

Złącze Voss 510GS22L znajduje szerokie zastosowanie w branży hydraulicznej, szczególnie tam, gdzie wymagane są połączenia przewodów o średnicy 22 mm. Jest to element niezbędny przy budowie układów sterowania, napędów hydraulicznych oraz w maszynach rolniczych i budowlanych.

Do najważniejszych zalet użytkowych tego produktu należą:

• Minimalne ryzyko wycieku: Precyzyjne wykonanie gwintów i uszczelnień zapewnia hermetyczność połączenia, co jest krytyczne dla bezpieczeństwa i efektywności pracy systemu.
• Łatwość montażu: Konstrukcja允许na bezpośrednie połączenie z nakrętkami węża eliminuje potrzebę stosowania dodatkowych adapterów w wielu konfiguracjach.
• Wysoka odporność mechaniczna: Złącze wytrzymuje ciśnienie do 250 BAR, co pozwala na jego stosowanie w systemach średniego i wysokiego ciśnienia.

Dane montażowe

Podczas instalacji złącza należy zwrócić uwagę na odpowiednie narzędzia. Producent określa konkretne rozmiary kluczy niezbędnych do prawidłowego dokręcenia elementów, co zapobiega uszkodzeniu gwintów lub deformacji korpusu złącza:

• Rozmiar klucza dla złącza: 32,0 mm
• Rozmiar klucza dla złącza nr 2: 36,0 mm

Warto zaznaczyć, że standardowo produkt oferowany jest w wersji ze stali ocynkowanej. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, na zamówienie dostępne są wersje wykonane ze stali szlachetnej. Przed zakupem wersji specjalistycznej zalecany jest kontakt z działem obsługi w celu potwierdzenia dostępności i czasu realizacji.
