Złącze M18x1,5 - M24x1,5, 12L - 16S

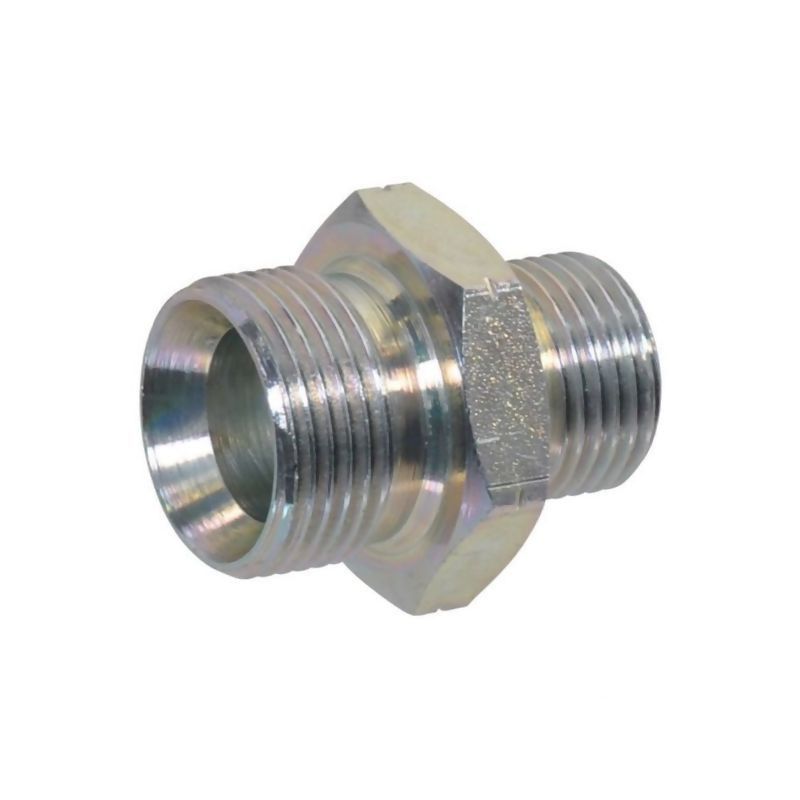

Złącze hydrauliczne BB M18x1,5 - M24x1,5, 12L - 16S

Profesjonalne złącze hydrauliczne typu BB (nypel) marki Burnett & Hillman, oznaczone indeksem 510VNM2418, stanowi kluczowy element w systemach przesyłu cieczy pod wysokim ciśnieniem. Produkt został zaprojektowany z myślą o niezawodnej pracy w instalacjach przemysłowych, maszynach rolniczych oraz urządzeniach technicznych, gdzie wymagana jest szczelność i odporność na obciążenia mechaniczne.

Złącze to charakteryzuje się konstrukcją dwustronnego gwintu zewnętrznego, co umożliwia bezpośrednie połączenie dwóch elementów wyposażonych w gniazda metryczne. Dzięki zastosowaniu standardu DIN 7627 oraz precyzyjnej obróbce galwanicznej, produkt zapewnia długotrwałą ochronę przed korozją i utrzymanie parametrów technicznych w trudnych warunkach eksploatacyjnych.

Kluczowe cechy techniczne i budowa

Głównym atutem tego złącza jest jego uniwersalność w zakresie kompatybilności z różnymi średnicami rur hydraulicznych. Model ten obsługuje przewody o średnicy 12L oraz 16S, co czyni go wszechstronnym rozwiązaniem dla instalatorów i serwisantów. Istotnym elementem konstrukcyjnym jest wewnętrzny stożek o kącie 60º, który współpracuje z uszczelką przez stożek, gwarantując hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelniaczy w formie taśmy czy pasty.

Wykonanie ze stali zapewnia wysoką wytrzymałość mechaniczną, a galwanizowana powłoka powierzchniowa dodatkowo zabezpiecza materiał przed działaniem czynników zewnętrznych, takich jak wilgoć czy zmienne temperatury. Rozwartość klucza SW wynosząca 25 mm ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.

Specyfikacja techniczna

• Producent: Burnett & Hillman
• Indeks produktu: 510VNM2418
• Typ złącza: BB metryczne (nypel)
• Standard: DIN 7627
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana
• Przyłącze: Metryczne
• Kąt stożka wewnętrznego: 60º
• Uszczelnienie: Przez stożek
• Długość całkowita (L): 40 mm
• Ciśnienie nominalne: 190 BAR
• Gwint złącza nr 1: M24 x 1.50 mm
• Gwint złącza nr 2: M18 x 1.50 mm
• Rozwartość klucza (SW): 25 mm
• Zastosowanie dla rur: 12L - 16S

Zastosowanie i kompatybilność

Złącze M18x1,5 - M24x1,5 znajduje szerokie zastosowanie w hydraulice siłowej oraz przemysłowej. Jest idealnym rozwiązaniem tam, gdzie konieczne jest połączenie elementów o różnych średnicach gwintów w ramach jednego układu hydraulicznego. Wysokie ciśnienie nominalne na poziomie 190 BAR pozwala na jego wykorzystanie w systemach wymagających stabilnego przesyłu mediów pod dużym obciążeniem.

Dzięki zgodności z normą DIN 7627, produkt ten jest łatwo wymienny i kompatybilny z innymi elementami instalacji spełniającymi ten sam standard. Precyzja wykonania gwintów o skoku 1.50 mm dla obu stron złącza zapewnia pewny chwyt i eliminuje ryzyko poluzowania się połączenia podczas pracy maszyny.
