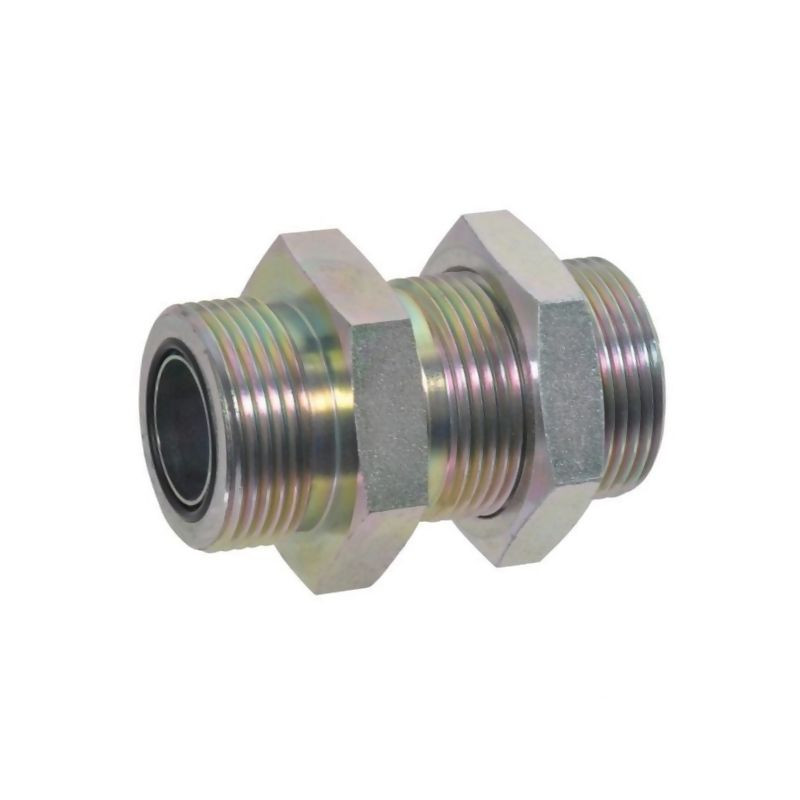

Złącze panelowe 1i11/16 ORFS

Złącze panelowe Alfagomma RSO27 – precyzja i wytrzymałość w hydraulice siłowej

Złącze panelowe o symbolu RSO27, produkowane przez renomowaną firmę Alfagomma, stanowi kluczowy element w systemach hydraulicznych wymagających niezawodnego i szczelnego łączenia przewodów. Jest to rozwiązanie dedykowane do montażu w panelach sterowniczych lub maszynach, gdzie przestrzeń jest ograniczona, a wymagania dotyczące szczelności i odporności na wysokie ciśnienie są kluczowe. Produkt wykonany z wysokiej jakości stali, poddany procesowi ocynkowania, gwarantuje długotrwałą ochronę przed korozją oraz mechanicznymi uszkodzeniami w trudnych warunkach pracy.

Konstrukcja i specyfikacja techniczna

Główną cechą tego złącza jest zastosowanie uszczelnienia płaskiego ORFS (O-Ring Face Seal), które zapewnia doskonałą szczelność nawet przy wysokich wibracjach i zmiennych obciążeniach. Gwint zewnętrzny o wymiarze 1-11/16 cala (UNF) oraz przyłącze typu JIC pozwalają na bezproblemową integrację z armaturą serii PA oraz standardowymi rurami i wężami hydraulicznymi. Precyzyjne wykonanie zgodnie z normami przemysłowymi eliminuje ryzyko wycieków, co jest krytyczne dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Kluczowe parametry techniczne złącza RSO27:

• Producent: Alfagomma
• Symbol katalogowy: RSO27
• Średnica gwintu złącza: 1-11/16 cala
• Rodzaj przyłącza: JIC (gwint UNF) z uszczelnieniem ORFS
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowane (galwanizowane)
• Ciśnienie nominalne: 400 BAR
• Długość całkowita (L): 70 mm
• Rozwartość klucza (CH1/CH2): 50 mm
• Wymiar b2: 42 mm
• Długość C1 (strona 1): 17,5 mm
• Kompatybilność: Połączenie rur lub węży z armaturą serii PA

Zastosowanie i zalety użytkowe

Złącze panelowe RSO27 znajduje szerokie zastosowanie w przemyśle ciężkim, rolnictwie oraz budownictwie, gdzie instalacje hydrauliczne narażone są na ekstremalne obciążenia. Dzięki konstrukcji przystosowanej do montażu panelowego, umożliwia estetyczne i uporządkowane poprowadzenie instalacji wewnątrz kabiny operatora lub skrzyni sterowniczej. Wysoka odporność na ciśnienie do 400 BAR sprawia, że jest to produkt uniwersalny, sprawdzający się zarówno w układach niskiego, jak i wysokiego ciśnienia.

Do najważniejszych zalet tego rozwiązania należą:

• Niezawodna szczelność: System ORFS minimalizuje ryzyko wycieków oleju hydraulicznego.
• Odporność na korozję: Warstwa cynku chroni stal przed działaniem wilgoci i czynników chemicznych.
• Łatwość montażu: Standardowe wymiary klucza (50 mm) ułatwiają dokręcanie i serwisowanie połączenia.
• Trwałość: Solidna konstrukcja stalowa zapewnia długą żywotność nawet przy intensywnym użytkowaniu.
• Kompatybilność: Pełna zgodność z armaturą serii PA ułatwia modernizację istniejących instalacji.

Wybierając złącze panelowe Alfagomma RSO27, inwestujesz w komponent, który łączy w sobie precyzję wykonania z wytrzymałością materiałów. Jest to produkt przeznaczony dla profesjonalistów, którzy cenią sobie bezpieczeństwo pracy i bezawaryjność układów hydraulicznych. Przed zakupem warto upewnić się, że wymiary gwintu oraz długości elementów odpowiadają specyfikacji Twojej instalacji, aby zapewnić optymalne dopasowanie i funkcjonalność.
