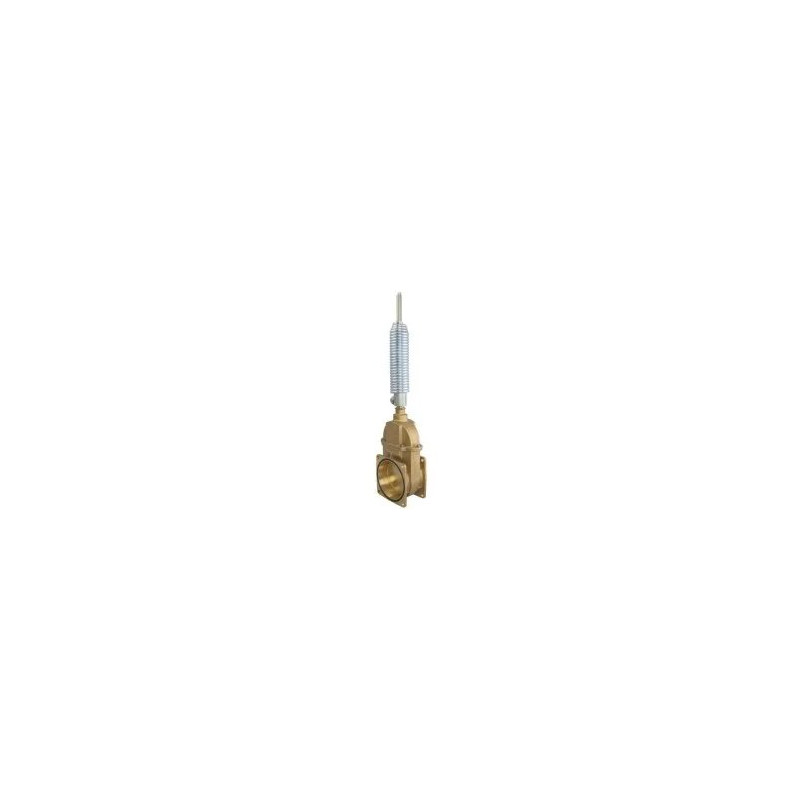

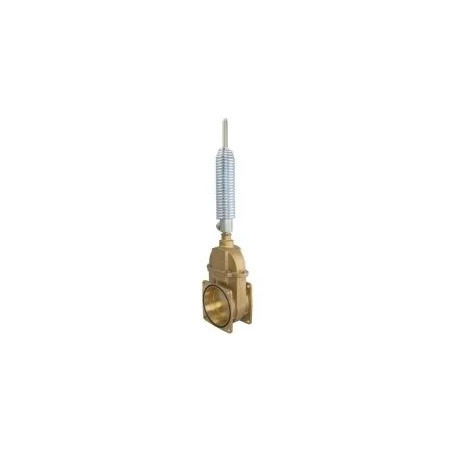

Zzasuwa 6" RIV kołnierz/ kołnierz 30 CENTURION z siłownikiem

Zasuwa RIV 6" z siłownikiem hydraulicznym – precyzja i trwałość

Zasuwa marki RIV o nominalnej średnicy 6 cali (143 mm) to zaawansowane technicznie rozwiązanie przeznaczone do systemów nawadniania i instalacji wodociągowych wymagających niezawodnego sterowania przepływem. Urządzenie wyróżnia się solidną konstrukcją wykonaną w całości z mosiądzu, co gwarantuje wysoką odporność na korozję oraz długotrwałą eksploatację nawet w trudnych warunkach terenowych. Model ten, oznaczony numerem katalogowym RIV900396, został zaprojektowany z myślą o użytkownikach poszukujących komponentów o wysokiej klasy wykonaniu i precyzyjnym działaniu mechanizmu zamykającego.

Konstrukcja i materiał wykonania

Sercem urządzenia jest obudowa oraz zasuwa wykonane z mosiądzu. Zastosowanie tego stopu metali zapewnia nie tylko estetyczny wygląd, ale przede wszystkim doskonałe właściwości mechaniczne i chemiczne. Mosiądz jest materiałem preferowanym w armaturze wodnej ze względu na swoją odporność na działanie wody, w tym wody o zróżnicowanej twardości, oraz na zmienne warunki atmosferyczne. Całość waży 15,7 kg, co świadczy o masywnej, pełnej konstrukcji, odpornej na wibracje i uderzenia hydrauliczne.

Hydrauliczny układ sterowania

Zasuwa wyposażona jest w siłownik hydrauliczny o jednostronnym działaniu z zewnętrzną sprężyną. Taki typ napędu umożliwia płynne i precyzyjne otwieranie oraz zamykanie przepływu przy użyciu ciśnienia cieczy roboczej. Mechanizm sprężynowy zapewnia bezpieczne powrót do pozycji wyjściowej w przypadku zaniku ciśnienia sterującego lub awarii systemu. Jest to kluczowa cecha dla instalacji, gdzie wymagana jest automatyzacja procesów lub zdalne sterowanie bez konieczności ręcznej interwencji operatora przy każdym cyklu pracy.

Parametry techniczne i wymiary montażowe

Urządzenie przystosowane jest do pracy w systemach o maksymalnym ciśnieniu roboczym do 4 BAR. Charakteryzuje się dwukierunkowym przepływem, co daje dużą elastyczność podczas projektowania sieci rurowych. Należy zaznaczyć, że zasuwa nie posiada certyfikatu wodoszczelności w standardzie pitnym, co należy uwzględnić przy doborze zastosowań.

Kluczowe wymiary montażowe zostały precyzyjnie określone, aby ułatwić integrację z istniejącymi instalacjami kołnierzowymi:

• Typ podłączenia: Kołnierz do kołnierza (z podwójnym kołnierzem).
• Rozstaw śrub montażowych (A): 150 mm.
• Średnica otworów montażowych (F): 13 mm.
• Grubość kołnierza (S): 116 mm.
• Szerokość całkowita (L): 180 mm.
• Wysokość całkowita (H): 810 mm.
• Odległość pionowa od środka otworu do dźwigni: 721 mm.

Zastosowanie i korzyści

Zasuwa RIV 6" znajduje zastosowanie w dużych systemach irygacyjnych, przemysłowych instalacjach wodnych oraz w rolnictwie, gdzie konieczne jest odcinanie dużych przekrojów rur. Dzięki mosiężnej konstrukcji i hydraulicznemu sterowaniu, urządzenie minimalizuje ryzyko awarii mechanicznych związanych z ręcznym obsługiwaniem ciężkich zaworów. Precyzyjne dopasowanie wymiarów kołnierzy zapewnia szczelne połączenie z rurociągami, redukując ryzyko wycieków na styku elementów.
