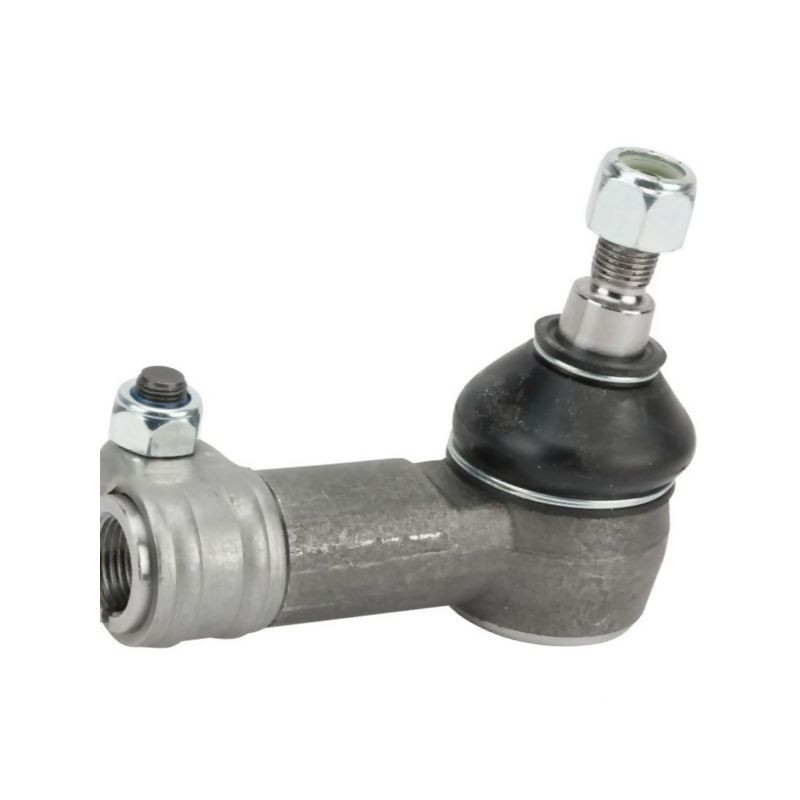

Przegub kulowy prosty, stożek-17,5/19,1, GW G3/4"-16R UNF L-100,

Przegub kulowy prosty do układów kierowniczych i zawieszenia

Prezentowany przegub kulowy prosty to kluczowy element układu przeniesienia napędu oraz sterowania w maszynach rolniczych. Został zaprojektowany z myślą o zapewnieniu trwałości i niezawodności w trudnych warunkach eksploatacyjnych. Dzięki precyzyjnym parametrom technicznym i wytrzymałej konstrukcji, element ten gwarantuje płynną pracę przez długi czas, eliminując luzy i zapewniając stabilność połączenia między elementami ruchomymi.

Konstrukcja przegubu opiera się na sprawdzonej technologii, która pozwala na dynamiczne połączenie drążków przy zachowaniu odpowiedniej swobody kątowej. Jest to rozwiązanie niezbędne w instalacjach drążkowych, gdzie wymagana jest jednocześnie sztywność połączenia oraz możliwość kompensacji niewielkich odchyleń geometrycznych podczas pracy maszyny.

Kluczowe parametry techniczne i wymiary

Przed zakupem należy dokładnie zweryfikować wymiary starego elementu z poniższymi danymi, aby zapewnić idealne dopasowanie do Twojej maszyny. Produkt charakteryzuje się następującymi specyfikacjami:

• Rodzaj przegubu: Przegub kulowy prosty
• Długość robocza (L): 100 mm
• Gwint strony stożkowej: M14
• Gwint strony drążka: Calowy G3/4"-16R UNF (gwint prawy)
• Średnica osadzenia stożka: min. 17,2 mm – max. 18,8 mm (zakres 17,5/19,1 mm)
• Średnica zewnętrzna drążka: ok. 45 mm

Zwróć szczególną uwagę na rodzaj gwintu. Strona przeznaczona do montażu w drążku posiada gwint calowy UNF, co jest standardem w wielu starszych i nowoczesnych ciągnikach oraz maszynach rolniczych. Nieprawidłowe dobranie gwintu uniemożliwi montaż lub doprowadzi do szybkiego uszkodzenia połączenia.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych oraz zawieszeniu maszyn rolniczych, gdzie niezbędne jest precyzyjne prowadzenie kół lub elementów roboczych. Jego konstrukcja pozwala na efektywne przenoszenie sił poprzecznych i podłużnych, co jest kluczowe dla bezpieczeństwa i precyzji sterowania.

Produkt jest zamiennikiem dla elementów oznaczonych numerami katalogowymi producentów OEM. Poniżej znajdziesz wykaz numerów, z którymi jest kompatybilny ten przegub:

• 81815989
• 87295843
• C5NN3289C
• FNN3289
• SWC5NN3289C

Numer referencyjny dostawcy to SHP117KR, a numer katalogowy w sklepie to 128117K. Produkt jest dedykowany m.in. do maszyn marki Ford oraz innych producentów wykorzystujących podobne standardy połączeń drążków kierowniczych.

Wskazówki montażowe i weryfikacja dopasowania

Aby uniknąć błędów montażowych i zapewnić długą żywotność układu, przed zakupem warto przeprowadzić dokładną weryfikację:

• Sprawdź, czy średnica zewnętrzna drążka (ok. 45 mm) mieści się w dostępnej przestrzeni montażowej.
• Zmierz rzeczywistą długość roboczą starego przegubu – powinna wynosić 100 mm.
• Upewnij się, że gwint w drążku maszyny to G3/4"-16R UNF, a otwór montażowy odpowiada stożkowi o średnicy 17,5-19,1 mm.
• Porównaj numery katalogowe z dokumentacją techniczną swojej maszyny.

Jeśli masz wątpliwości co do kompatybilności, skonsultuj się z działem wsparcia technicznego, podając model maszyny oraz numery katalogowe starego elementu. Prawidłowy dobór części zamiennej to gwarancja bezpieczeństwa i bezawaryjnej pracy Twojego sprzętu rolniczego.
