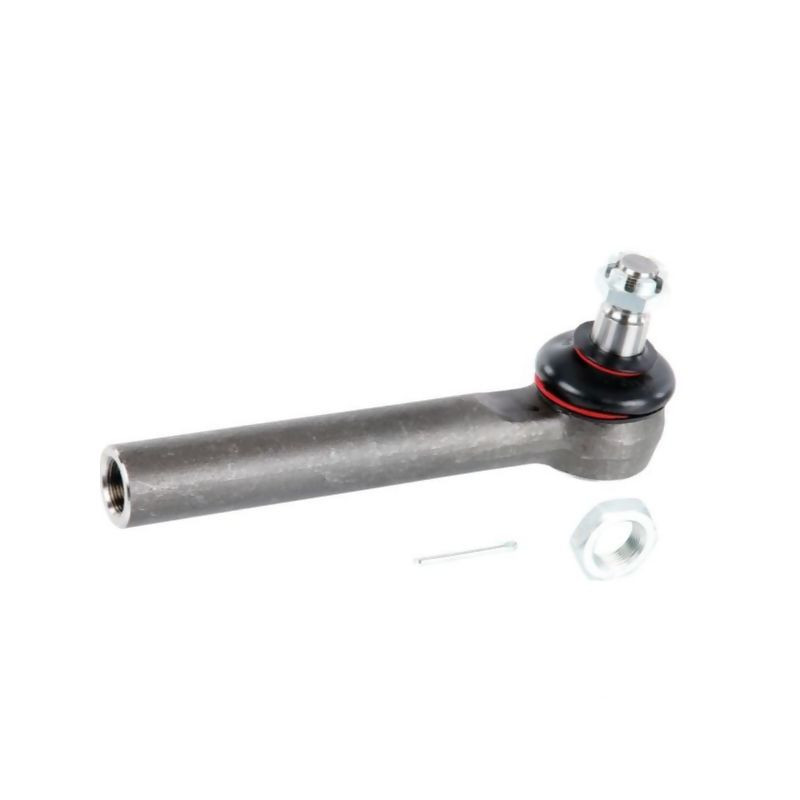

Przegub kulowy prosty, stożek-23,4/26,4, GW M24x1,5R L-240, RT

Profesjonalny przegub kulowy prosty do układów kierowniczych maszyn rolniczych

Przedstawiany produkt to wysokiej jakości przegub kulowy prosty, zaprojektowany specjalnie z myślą o wymagających warunkach pracy w rolnictwie. Element ten stanowi kluczowy komponent układów kierowniczych oraz mechanizmów sterowania, zapewniając precyzyjne i trwałe połączenie między drążkiem a innymi elementami układu. Jego konstrukcja opiera się na solidnych materiałach, co gwarantuje odporność na obciążenia dynamiczne, wibracje oraz niekorzystne warunki atmosferyczne panujące w terenie.

Kluczową cechą tego przegubu jest precyzyjnie wykonany stożek oraz gwinty metryczne o określonych parametrach, co umożliwia stabilny montaż i eliminuje luzy podczas eksploatacji. Produkt został wyprodukowany z dbałością o detale techniczne, takie jak odpowiednia długość robocza i całkowita, które są krytyczne dla prawidłowego działania układu kierowniczego w konkretnych modelach maszyn.

Specyfikacja techniczna i parametry wymiarowe

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy bezwzględnie zweryfikować przed zakupem, aby zapewnić pełną kompatybilność z posiadaną maszyną. Wszystkie wymiary są podane zgodnie z normami producenta i stanowią niezmienne wytyczne doboru części zamiennej.

• Typ produktu: Przegub kulowy prosty z gwintem wewnętrznym metrycznym
• Długość całkowita: 240 mm
• Długość robocza: 238 mm
• Długość stożka: 30 mm
• Średnica zewnętrzna drążka: 36 mm
• Szerokość główki: 35 mm
• Zakrycie promieniem: Brak zakrzywienia

Parametry gwintu – strona drążka (dłuższa)

• Średnica gwintu: M24
• Skok gwintu: 1.50 mm
• Długość gwintu: 75 mm
• Kierunek gwintu: Prawy
• Typ gwintu: Metryczny

Parametry gwintu – strona krótsza

• Średnica gwintu: M20
• Skok gwintu: 1.50 mm
• Długość gwintu: 25 mm
• Kierunek gwintu: Prawy
• Typ gwintu: Metryczny

Zakres średnic osadzenia (stożek)

• Średnica osadzenia minimalna: 23,5 mm
• Średnica osadzenia maksymalna: 26,5 mm

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w maszynach rolniczych, gdzie niezbędne jest pewne przenoszenie sił sterujących na koła kierowane. Dzięki zastosowaniu gwintu metrycznego M24x1.5 po stronie drążka oraz M20 po stronie krótszej, element ten pasuje do wielu popularnych układów kierowniczych stosowanych w ciągnikach i kombajnach. Precyzyjne wykonanie stożka w zakresie 23,5–26,5 mm zapewnia idealne dopasowanie do gniazd montażowych, eliminując ryzyko poluzowania się połączenia podczas pracy na nierównym terenie.

Produkt jest zamiennikiem dla części oznaczonych numerami katalogowymi producentów oryginalnych (OE), co ułatwia identyfikację odpowiednika w katalogach części. Do typowych numerów referencyjnych, które mogą odpowiadać temu przegubowi lub jego bezpośrednim odpowiednikom w systemach OEM, należą między innymi numery takie jak 6000103523 czy 3764132M1. Zawsze jednak należy porównać wymiary fizyczne (długość, gwinty, stożek) z oryginalną częścią przed dokonaniem zakupu.

Wskazówki montażowe i bezpieczeństwo

Prawidłowy montaż przegubu kulowego ma kluczowe znaczenie dla bezpieczeństwa operatora maszyny oraz trwałości całego układu kierowniczego. Przed instalacją należy dokładnie oczyścić gniazdo montażowe oraz sprawdzić stan techniczny drążka kierowniczego. Podczas dokręcania nakrętek należy stosować się do zaleceń producenta maszyny dotyczących momentów dokręcania, aby nie uszkodzić gwintów ani samego przegubu.

Należy zwrócić szczególną uwagę na kierunek gwintu (w tym przypadku prawy po obu stronach), aby uniknąć błędów podczas skręcania elementów. Po zamontowaniu przegubu zaleca się sprawdzenie luzów oraz prawidłowości działania układu kierowniczego przed wprowadzeniem maszyny do pełnej eksploatacji. W razie jakichkolwiek wątpliwości co do dopasowania lub sposobu montażu, warto skonsultować się z profesjonalnym serwisem maszyn rolniczych.
