Przegub kulowy prosty, stożek-26,9/30,2-1:10, GW M24x1,5R L-222,

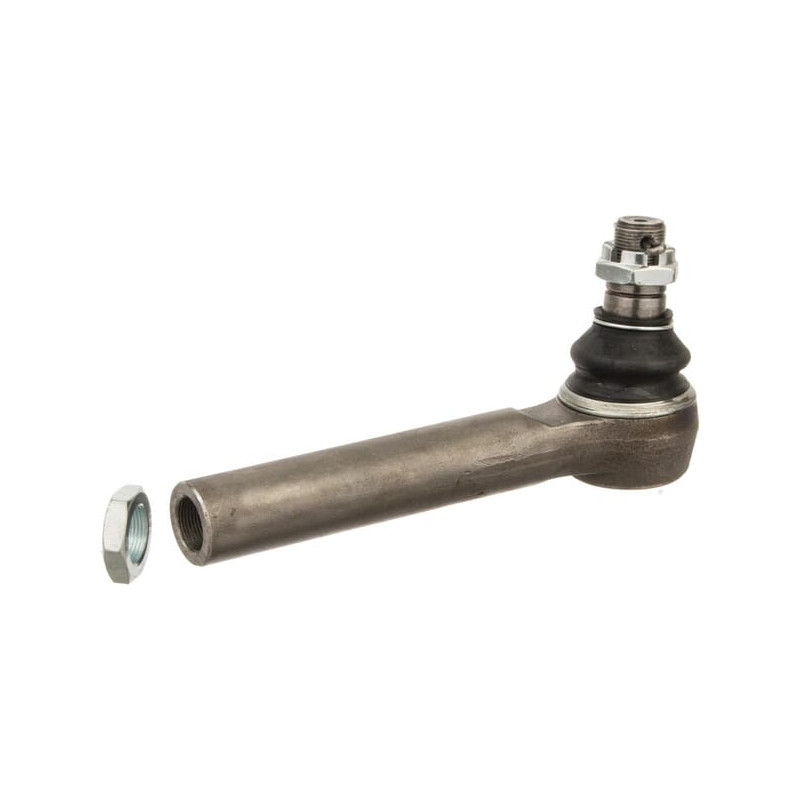

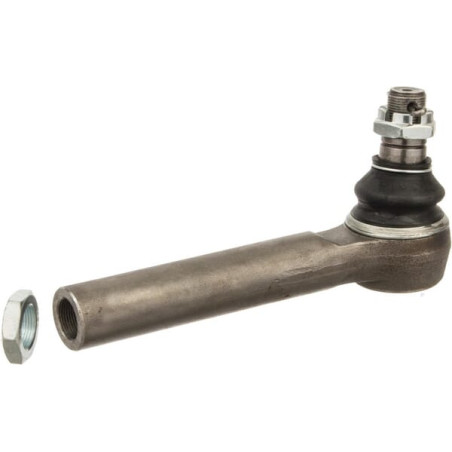

Profesjonalny przegub kulowy prosty z gwintem wewnętrznym M24x1,5

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego, zaprojektowana do precyzyjnej współpracy w układach kierowniczych maszyn rolniczych i specjalistycznych. Jest to element typu przegub kulowy prosty, charakteryzujący się długą konstrukcją oraz gwintem wewnętrznym po stronie drążka. Rozwiązanie to zapewnia stabilność połączenia i umożliwia precyzyjną regulację geometrii układu kierowniczego.

Kluczową cechą tego komponentu jest zastosowanie metrycznego gwintu prawego o wymiarze M24x1,5 zarówno od strony drążka, jak i od strony końcowej (koła). Taka konfiguracja gwarantuje kompatybilność z popularnymi standardami stosowanymi w maszynach marki Manitou oraz innych producentów sprzętu ciężkiego. Brak zakrzywienia elementu (wersja prosta) upraszcza montaż w układach, gdzie wymagana jest liniowa transmisja sił skrętnych.

Kluczowe parametry techniczne i wymiary

Przy doborze zamiennika lub nowego elementu kluczowe znaczenie mają precyzyjne wymiary geometryczne. Poniższe dane techniczne pochodzą bezpośrednio od producenta i muszą być zgodne z oryginałem, aby zapewnić bezpieczne użytkowanie:

• Długość robocza (A): 222 mm – całkowita długość elementu mierzona między punktami zaczepienia.
• Średnica zewnętrzna drążka (B): 36 mm – wymiar określający grubość trzonu przegubu.
• Gwint strony drążka (C): M24x1,5 mm, prawy, metryczny.
• Długość gwintu strony drążka: 75 mm – zapewnia sufficient głębokość skręcenia dla stabilnego mocowania.
• Średnica osadzenia stożka: min. 27 mm, max. 30,2 mm – zakres tolerancji dla gniazda montażowego.
• Długość stożka (E): 32 mm – wymiar krytyczny dla poprawnego osadzenia w zwrotnicy.
• Szerokość główki: 40 mm – przestrzeń potrzebna na klucz podczas montażu/demontażu.
• Gwint strony końcowej (koło): M24x1,5 mm, prawy, metryczny.
• Długość gwintu strony końcowej: 26,6 mm.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w maszynach wymagających precyzyjnego prowadzenia kół przednich. Dzięki swoim parametrom jest dedykowany do modeli, w których stosowane są długie drążki kierownicze z gwintem wewnętrznym. Produkt stanowi zamiennik dla części o numerach katalogowych wskazanych w specyfikacji, co ułatwia identyfikację podczas serwisu.

Warto zwrócić uwagę na numery referencyjne powiązane z tym elementem, które pomagają w weryfikacji kompatybilności z posiadaną maszyną:

• Numer katalogowy OM: 0110379
• Numer katalogowy OM: 549235
• Referencja dostawcy: SHP634KR

Element wykonany jest z materiałów odpornych na obciążenia dynamiczne i warunki atmosferyczne panujące podczas pracy w polu. Prawidłowy montaż wymaga zachowania odpowiednich momentów dokręcenia oraz sprawdzenia luzów na przegubie kulowym po instalacji. Brak zakrzywienia elementu sprawia, że jest on idealny do aplikacji, gdzie oś drążka musi pokrywać się z osią ruchu zwrotnicy bez dodatkowych kątów pracy.
