Przegub kulowy stożek-16,2/18,3-1:10, M20x1,5R L-100,

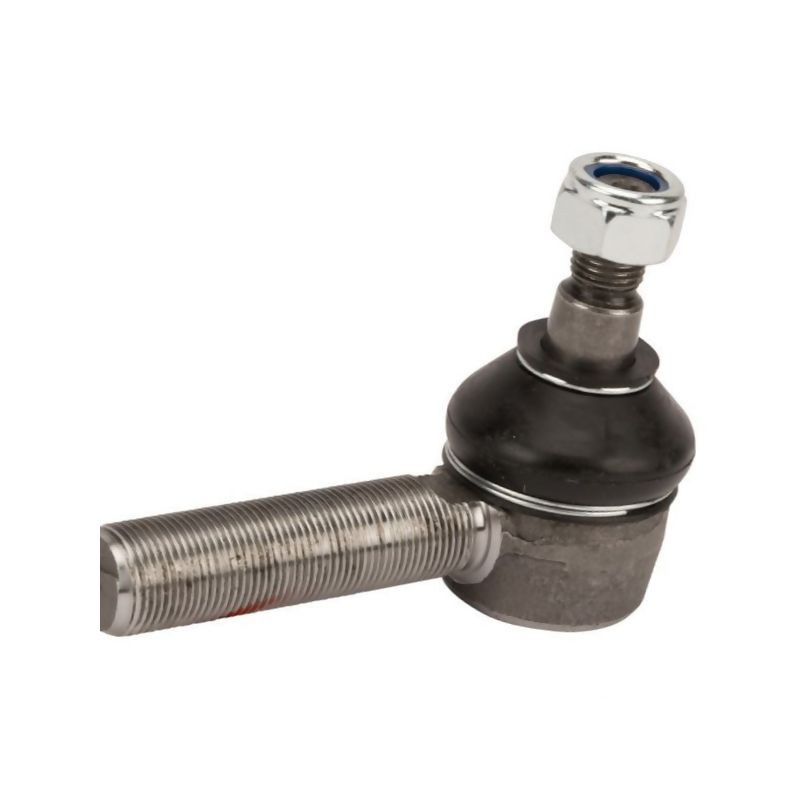

Przegub kulowy stożkowy M20x1,5R L-100 – precyzyjne połączenie w maszynach rolniczych

Przedstawiany produkt to wysokiej klasy przegub kulowy o konstrukcji stożkowej, zaprojektowany do pracy w wymagających warunkach gospodarki rolnej. Element ten stanowi kluczowe ogniwo w układach przenoszenia napędu, umożliwiając efektywne działanie mechanizmów przy zachowaniu odpowiedniej elastyczności i wytrzymałości. Dzięki zastosowaniu materiałów odpornych na wibracje oraz zmienne warunki atmosferyczne, przegub zapewnia długotrwałą i bezawaryjną pracę.

Kluczową cechą tego komponentu jest jego specyficzna geometria oraz parametry gwintu, które pozwalają na precyzyjne dopasowanie do istniejących układów mechanicznych. Stożkowe zakończenie o wymiarach 16,2/18,3 mm i nachyleniu 1:10 zapewnia stabilne osadzenie w gnieździe, eliminując luzy i nadmierne drgania podczas eksploatacji maszyny.

Zastosowanie i funkcje techniczne

Przegub kulowy znajduje szerokie zastosowanie w rolnictwie oraz mechanice pojazdów użytkowych. Jest nieodzownym elementem w miejscach, gdzie konieczne jest połączenie elementów układu napędowego z możliwością przenoszenia ruchów kątowych. Do głównych obszarów zastosowania należą:

• Łączenie elementów układów napędowych w maszynach rolniczych, gdzie występuje ograniczony kąt ruchu.
• Montaż w układach wymagających precyzyjnego stożkowego połączenia oraz gwintu zewnętrznego M20x1,5R.
• Integracja z mechanizmami chwytającymi, prowadnicami w silnikach oraz przekładniami rolniczymi.
• Systemy zawieszenia i sterowania w przyczepach oraz agregatach uprawowych.

Konstrukcja przegubu pozwala na kompensację niewielkich niedokładności montażowych oraz pracę w zakresie temperatur typowych dla eksploatacji zewnętrznej. Odporność na obciążenia dynamiczne czyni go idealnym wyborem do intensywnie eksploatowanego sprzętu.

Parametry techniczne i identyfikacja

Przed zakupem kluczowe jest zweryfikowanie zgodności parametrów technicznych z dokumentacją posiadanej maszyny. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy porównać ze starym elementem:

• Rodzinna konstrukcja: Przegub kulowy prosty z gwintem zewnętrznym metrycznym.
• Gwint: M20x1,5R (prawy kierunek, skok 1,50 mm).
• Stożek: Wymiar 16,2/18,3 mm przy nachyleniu 1:10.
• Długość stożka (L): 100 mm.
• Całkowita długość: 101 mm.
• Referencja dostawcy: SHP025KR.
• Indeks sklepu: 01253164765R.

Dokładne wymiary, w tym długość stożka wynosząca 100 mm oraz całkowita długość 101 mm, są krytyczne dla poprawnego montażu. Niewłaściwy dobór długości może uniemożliwić prawidłowe dokręcenie nakrętki lub spowodować kolizję z innymi elementami konstrukcji.

Kompatybilność i numery katalogowe

Aby upewnić się, że przegub będzie pasował do Twojej maszyny, sprawdź poniższe numery katalogowe (OE) oraz referencje producentów oryginalnych. Produkt ten jest zamiennikiem dla elementów oznaczonych następującymi numerami:

• 0.900.0704.9
• 02338754
• 107633
• 1288430705
• 1288430710
• 1292430737
• 192430742
• 1966150C1
• 2338754
• 28100833

Weryfikacja numeru katalogowego jest najbezpieczniejszą metodą doboru części. Jeśli Twój stary przegub posiada którykolwiek z powyższych numerów, prezentowany produkt powinien być w pełni kompatybilny. W przypadku braku numeru OE, należy dokonać pomiaru starego elementu, zwracając szczególną uwagę na średnicę stożka, skok gwintu oraz długość całkowitą.

Wskazówki montażowe i eksploatacyjne

Podczas wymiany przegubu kulowego zaleca się dokładne oczyszczenie gniazda montażowego z brudu, rdzy i resztek starego smaru. Niewłaściwe osadzenie stożka może prowadzić do szybkiego zużycia elementu lub poluzowania się połączenia podczas pracy. Po montażu należy sprawdzić pewność dokręcenia nakrętki mocującej oraz swobodę ruchu przegubu w zakresie dopuszczalnych kątów wychylenia.

Pamiętaj, że regularna kontrola stanu technicznego przegubów kulowych jest istotna dla bezpieczeństwa obsługi maszyn rolniczych. Zużyte elementy mogą powodować nadmierne drgania, hałas oraz w skrajnych przypadkach utratę sterowności agregatu. Dzięki zastosowaniu tego wytrzymałego przegubu zapewnisz swojemu sprzętowi niezawodność i precyzję działania przez kolejne sezony pracy.
