Przegub kulowy stożek-19,7/22,3-1:10, M24x1,5R L-108,

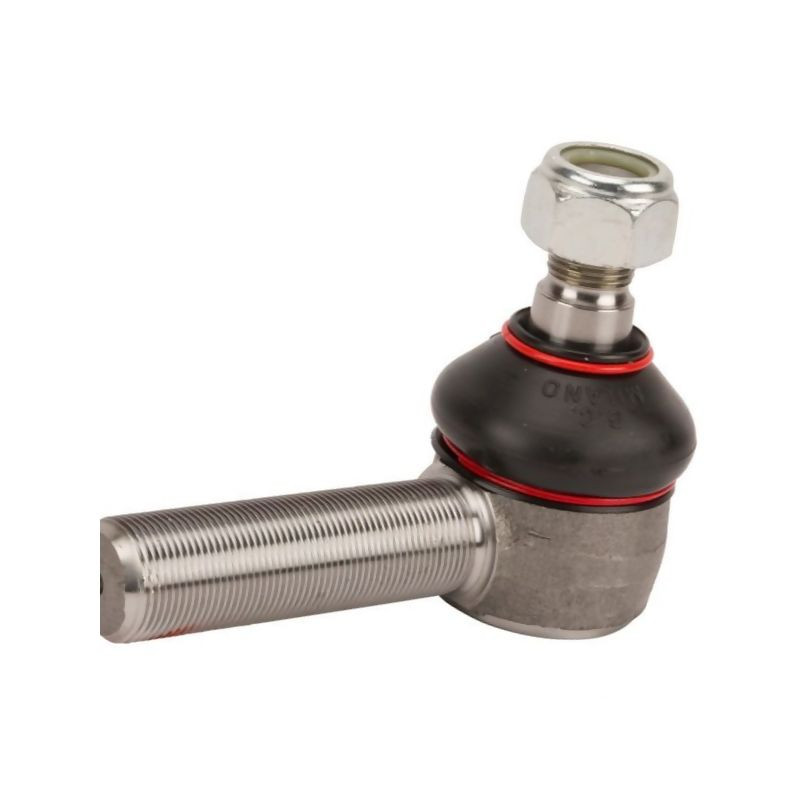

Przegub kulowy stożkowy M24x1,5R L-108 do układów kierowniczych

Przedstawiany przegub kulowy to precyzyjny element układu napędowego i zawieszenia, zaprojektowany do zastosowań w ciężkich maszynach rolniczych. Produkt charakteryzuje się wysoką wytrzymałością mechaniczną oraz precyzyjnym wykonaniem, co jest kluczowe dla bezpieczeństwa i stabilności pracy pojazdów takich jak ciągniki marki CASE, JOHN DEERE czy VALTRA. Jest to część zamienna, która wymaga dokładnej weryfikacji pod kątem kompatybilności z istniejącym układem kierowniczym lub zawieszeniem osi przedniej.

Kluczowym elementem konstrukcyjnym jest stożek o skosie 1:10, który zapewnia idealne dopasowanie do gniazda w zwrotnicy lub drążku reakcyjnym. Taka konstrukcja gwarantuje sztywne połączenie bez luzów, co przekłada się na precyzyjne prowadzenie maszyny nawet w trudnych warunkach terenowych. Gwint zewnętrzny M24x1,5R o kierunku prawym umożliwia pewny montaż i regulację geometrii układu.

Specyfikacja techniczna i wymiary

Przed zakupem tej części zamienniej niezbędne jest zmierzenie starego elementu lub weryfikacja numeru katalogowego w dokumentacji maszyny. Poniżej przedstawiamy dokładne parametry techniczne, które muszą być zgodne z Twoim zapotrzebowaniem:

• Rodzaj gwintu: M24x1,5R (metryczny, prawoskrętny)
• Długość całkowita: 108 mm
• Długość stożka: 24 mm
• Średnica osadzenia (stożka): od 19,9 mm do 22,1 mm (zakres dopasowania)
• Skos stożka: 1:10
• Typ przegubu: Prosty, kulowy

Warto zwrócić szczególną uwagę na średnicę osadzenia. Zakres od 19,9 mm do 22,1 mm oznacza, że przegub jest dedykowany do otworów o średnicy nominalnej mieszczącej się w tych granicach, typowych dla wielu modeli ciągników rolniczych. Nieprawidłowy dobór średnicy może prowadzić do niewłaściwego osadzenia stożka i szybkiego zużycia elementu.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych oraz zawieszeniach przednich osi maszyn rolniczych. Dzięki uniwersalnym wymiarom i specyficznemu gwintowi, pasuje do szerokiej gamy pojazdów produkowanych przez wiodących producentów branżowych. Numer referencyjny dostawcy to SHP175KR, a numer katalogowy w sklepie to 01253010502S.

Produkt jest kompatybilny z maszynami marek takich jak:

• CASE
• JOHN DEERE
• VALTRA
• Inni producenci wykorzystujący standardowe wymiary przegubów kulowych M24x1,5R

Ponieważ producenci maszyn rolniczych często stosują różne numery OEM dla tej samej części fizycznej, zalecamy porównanie numerów z katalogów części zamiennych. Jeśli Twój oryginalny element posiada gwint M24x1,5 i zbliżone wymiary geometryczne, istnieje wysokie prawdopodobieństwo pełnej kompatybilności.

Wskazówki montażowe i weryfikacja

Aby zapewnić długotrwałą i bezawaryjną pracę nowego przegubu kulowego, podczas montażu należy przestrzegać kilku zasad. Po pierwsze, dokładnie oczyść gniazdo stożkowe ze starego smarowania, rdzy i zanieczyszczeń. Każda nierówność może wpłynąć na poprawność osadzenia.

Po drugie, sprawdź stan techniczny nakrętki mocującej oraz sworznia zwrotnicy. Zużyte elementy współpracujące mogą powodować przedwczesne uszkodzenie nowego przegubu. Montaż powinien odbywać się z zachowaniem odpowiedniego momentu dokręcenia, zgodnie z zaleceniami producenta maszyny.

Pamiętaj, że jest to element bezpieczeństwa czynnego. W przypadku jakichkolwiek wątpliwości co do wymiarów lub stanu technicznego układu kierowniczego, zalecamy konsultację z mechanikiem lub dokładną weryfikację numerów katalogowych przed złożeniem zamówienia. Prawidłowo dobrany przegub kulowy przywróci precyzję sterowania i komfort pracy Twojej maszyny.
