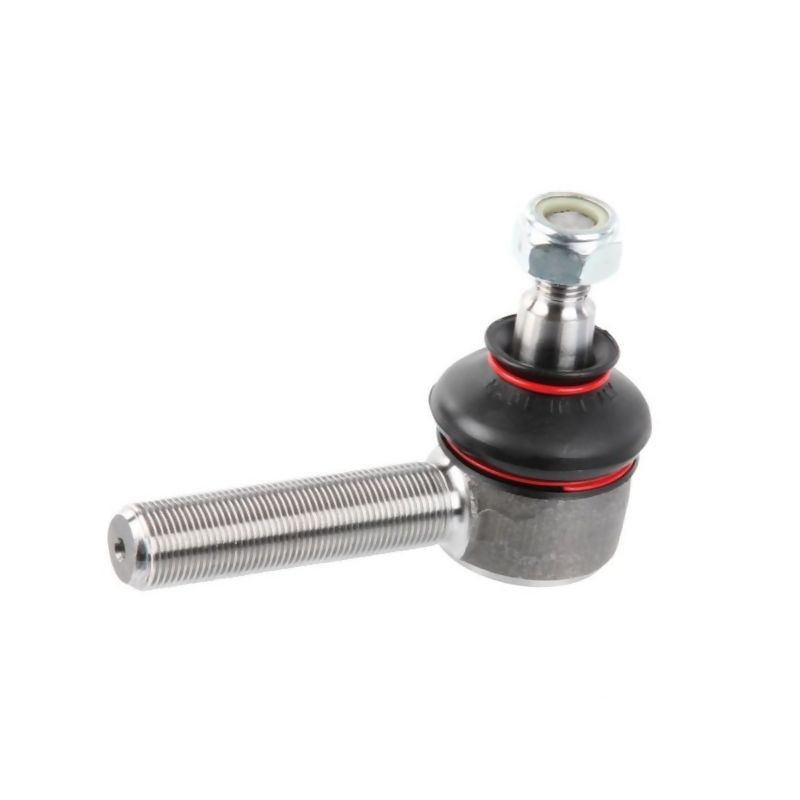

Przegub kulowy stożek-17,2/19,8-1:8, M20x1,5R L-100,

Przegub kulowy stożkowy M20x1,5R L-100 – precyzyjne połączenie w układach sterowania

Przedstawiany przegub kulowy to kluczowy element konstrukcyjny stosowany w maszynach rolniczych, zapewniający stabilne i precyzyjne przenoszenie ruchu w układach sterowania. Produkt charakteryzuje się solidną budową, dostosowaną do pracy w trudnych warunkach eksploatacyjnych, gdzie wymagana jest wysoka odporność na obciążenia dynamiczne oraz wibracje. Dzięki zastosowaniu stożkowego osadzenia oraz precyzyjnie wykonanych gwintów, element ten gwarantuje sztywne połączenie drążków, eliminując luzy i zapewniając długotrwałą bezawaryjność pracy całego mechanizmu.

Kluczowym aspektem tego modelu jest jego specyficzna geometria i parametry gwintów, które muszą być ściśle dopasowane do istniejącej instalacji w maszynie. Przegub posiada gwint zewnętrzny metryczny po obu stronach, co umożliwia bezpośrednie wkręcenie go w odpowiednie elementy układu napędowego lub sterującego. Prawy kierunek gwintu na stronie drążka jest standardem w większości zastosowań rolniczych, ułatwiającym montaż i regulację.

Specyfikacja techniczna i wymiary

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby upewnić się co do pełnej kompatybilności z Twoją maszyną:

• Numer katalogowy / Referencja: 01253080462S (dostawca: SHP184KR)
• Rodzaj przegubu: Kulowy stożkowy
• Długość całkowita (L): 100 mm
• Długość robocza: 100 mm
• Długość stożka: 24 mm
• Szerokość główki: 45 mm
• Gwint na drążku: M20x1,5R (metryczny, prawy)
• Gwint na końcówce koła: M14
• Zakres średnicy osadzenia (stożek): 17,2 mm – 19,8 mm (przełożenie 1:8)

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w układach kierowniczych oraz sterowania hydraulicznego i mechanicznego w ciągnikach rolniczych, kombajnach oraz innych maszynach samojezdnych. Jest idealnym rozwiązaniem tam, gdzie konieczne jest połączenie dwóch elementów z gwintem zewnętrznym, wymagające jednocześnie możliwości korekty długości lub kąta pracy.

Ze względu na specyficzne wymiary stożka (17,2/19,8 mm) oraz przełożenie 1:8, produkt ten pasuje do gniazd o odpowiadających średnicach osadzenia. Przed montażem należy bezwzględnie zmierzyć istniejący element, aby uniknąć niedopasowania. Nieprawidłowe dobranie średnicy stożka może prowadzić do niewłaściwego dociągnięcia nakrętki mocującej i powstania niebezpiecznych luzów w trakcie pracy.

Na co zwrócić uwagę przed zakupem?

Aby mieć pewność, że wybrany przegub będzie prawidłowo współpracował z Twoją maszyną, przeprowadź następującą weryfikację:

• Sprawdź, czy gwint na Twoim drążku to rzeczywiście M20 z prawym skrętem.
• Zmierz średnicę otworu lub gniazda, w którym ma zostać osadzony stożek – powinna ona mieścić się w zakresie 17–19,75 mm.
• Upewnij się, że dostępna przestrzeń montażowa pozwala na zamontowanie elementu o całkowitej długości 100 mm i szerokości główki 45 mm.
• Porównaj numer katalogowy lub oznaczenia producenta z posiadaną częścią zamienną.

Dzięki precyzyjnemu wykonaniu i zgodności z normami branżowymi, przegub kulowy o referencji 01253080462S stanowi niezawodny zamiennik dla zużytych elementów oryginalnych. Prawidłowy dobór i montaż tego komponentu przekłada się bezpośrednio na bezpieczeństwo obsługi maszyny oraz komfort jej użytkowania.
