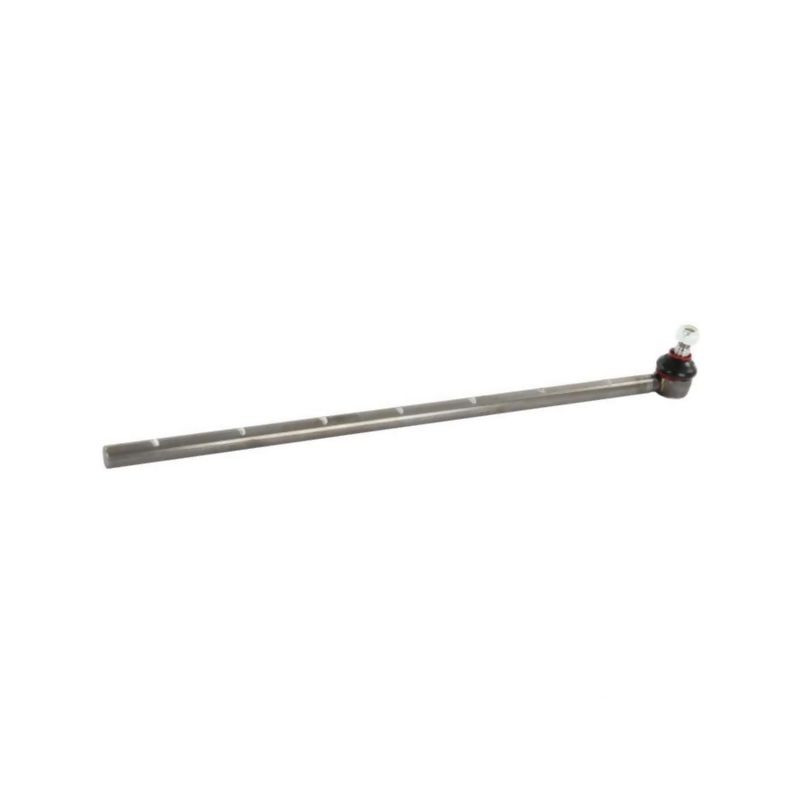

Przegub kulowy stożek-19,95/22,3, L-760 karby z góry

Przegub kulowy z karbami – precyzyjna końcówka drążka kierowniczego SHP042KR

Prezentowany produkt to wysokiej jakości przegub kulowy, stanowiący kluczowy element układu kierowniczego w maszynach rolniczych i pojazdach użytkowych. Zaprojektowany z myślą o trwałości i precyzji działania, zapewnia stabilne połączenie i prawidłową geometrię kierowania. Model oznaczony numerem katalogowym SHP042KR (referencja sklepu: 131042KR) charakteryzuje się specyficzną konstrukcją z karbami umieszczonymi od strony górnej, co jest istotne przy doborze zamiennika do istniejącego układu.

Kluczowym elementem tego przegubu jest stożek mocujący, który umożliwia pewne osadzenie w zwrotnicy lub innym elemencie nośnym. Parametry stożka są ściśle zdefiniowane: średnica osadzenia waha się w zakresie od 19,95 mm do 22,3 mm. Taka tolerancja wymiarowa wymaga dokładnego dopasowania do otworu mocującego, aby zagwarantować brak luzów i bezpieczną eksploatację. Gwint metryczny M18 o skoku 1,50 mm po stronie stożka pozwala na standardowy montaż przy użyciu dostępnych nakrętek zabezpieczających.

Specyfikacja techniczna i wymiary robocze

Długość robocza przegubu wynosi 760 mm, co determinuje jego zastosowanie w układach o określonej rozstawie punktów mocowania. Sam drążek posiada średnicę zewnętrzną 24 mm, co zapewnia odpowiednią wytrzymałość na obciążenia skrętne i wzdłużne. Zarówno po stronie stożka, jak i po stronie drążka, gwinty mają długość 24 mm, co ułatwia regulację zbieżności kół lub ustawienie geometrii układu kierowniczego.

Istotną cechą konstrukcyjną tego modelu jest obecność 7 nacięć (karbów) na dole przegubu. Rozwiązanie to często stosowane jest w celu zwiększenia przyczepności w tulejach gumowych lub jako element blokujący obrót przegubu w gnieździe. Precyzyjne wykonanie tych rowków wpływa na żywotność całego zestawu naprawczego.

• Typ produktu: Przegub kulowy z karbami (końcówka drążka)
• Numer katalogowy dostawcy: SHP042KR
• Referencja sklepu: 131042KR
• Długość robocza (A): 760 mm
• Średnica zewnętrzna drążka (B): 24 mm
• Zakres średnicy osadzenia stożka (D1/D2): 19,95 mm – 22,3 mm
• Gwint strony stożka: M18 x 1,50 mm (metryczny)
• Długość gwintu (stożek/drążek): 24 mm
• Ilość rowków/karbów: 7 (nacięcia na dole)
• Stan produktu: Nowy

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie głównie w układach kierowniczych ciągników rolniczych, kombajnów oraz innych maszyn specjalistycznych, gdzie wymagana jest odporność na drgania i duże obciążenia mechaniczne. Dzięki uniwersalnym parametrom gwintu M18 oraz standardowej długości roboczej, jest często wykorzystywany jako zamiennik w serwisie układów kierowniczych.

Przed zakupem należy bezwzględnie zmierzyć średnicę stożka w miejscu osadzenia oraz sprawdzić liczbę i rozmieszczenie karbów w oryginalnym elemencie. Nieprawidłowy dobór średnicy stożka (poza zakresem 19,95-22,3 mm) może uniemożliwić montaż lub prowadzić do szybkiego zużycia elementu. Produkt sprzedawany jest jako pojedyncza sztuka, gotowa do instalacji po odpowiednim przygotowaniu gniazda mocującego.
