Przegub kulowy stożek-24,6/28,4-1:8, L-345, M22x1,5R WP 04415653 KR

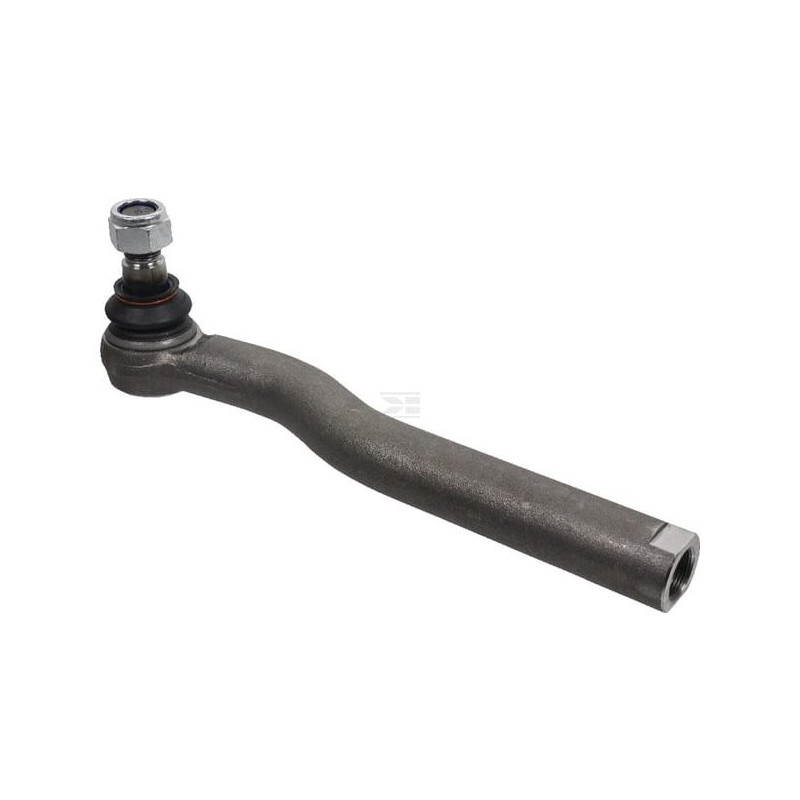

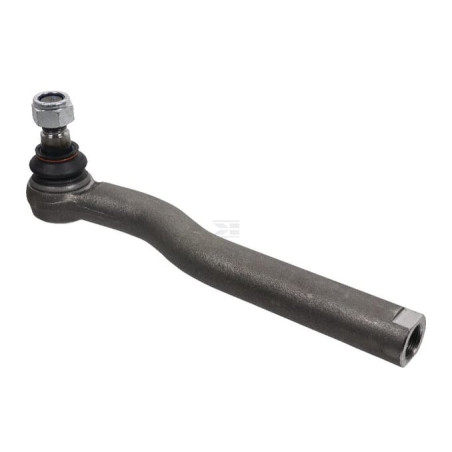

Przegub kulowy Kramp – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy marki Kramp, zaprojektowany jako długa końcówka drążka kierowniczego z gwintem wewnętrznym. Element ten stanowi kluczowy komponent układu kierowniczego w maszynach rolniczych i specjalistycznych, odpowiadając za precyzyjne przenoszenie sił sterowania na koła. Dzięki zastosowaniu trwałych materiałów i precyzyjnej obróbce, przegub zapewnia stabilność prowadzenia oraz długotrwałą odporność na obciążenia dynamiczne i warunki atmosferyczne panujące w pracy terenowej.

Kluczową cechą tego modelu jest jego uniwersalność montażowa wynikająca z precyzyjnie określonych wymiarów stożka oraz parametrów gwintów. Produkt charakteryzuje się zakrzywioną konstrukcją, co jest typowe dla długich końcówek drążków, pozwalając na optymalne dopasowanie do geometrii zawieszenia różnych maszyn. Długość robocza wynosząca 345 mm zapewnia odpowiedni zakres ruchu i leverage niezbędny do efektywnego sterowania ciężkimi pojazdami.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne przegubu kulowego, które należy zweryfikować przed zakupem w celu zapewnienia pełnej kompatybilności z istniejącym układem kierowniczym:

• Długość robocza (A): 345 mm
• Średnica osadzenia stożka: od 24,7 mm (min.) do 28,4 mm (max.)
• Długość stożka (E): 31 mm
• Konstrukcja: Zakrzywiona (wygięta)
• Rodzaj gwintu: Metryczny po obu stronach

Parametry gwintów i kierunkowości

Przegub wyposażony jest w dwa różne gwinty metryczne, co wymaga szczególnej uwagi podczas montażu. Strona drążka (oznaczenie C) posiada gwint zewnętrzny o średnicy M24 ze skokiem 1,50 mm. Jest to standardowy rozmiar dla mocowania do samego drążka kierowniczego. Kierunek gwintu po stronie drążka jest prawy.

Z kolei strona końcowa, montowana przy kole (oznaczenie F), wyposażona jest w gwint wewnętrzny o średnicy M22 ze skokiem 1,50 mm. Ten typ połączenia jest powszechnie stosowany w mocowaniach zwrotnic. Kierunek gwintu po stronie koła również jest prawy. Taka konfiguracja zapewnia bezpieczne i sztywne połączenie elementów układu kierowniczego, eliminując luzy mogące powstawać podczas pracy na nierównym terenie.

Zastosowanie i kompatybilność

Przegub kulowy Kramp o numerze referencyjnym dostawcy SHP802KR oraz numerze WP 04415653 KR znajduje zastosowanie w szerokiej gamie maszyn rolniczych, w tym w ciągnikach rolniczych, przyczepach samowyładowczych oraz maszynach do zbioru plonów. Jest to element zamienny, który sprawdza się tam, gdzie wymagana jest wysoka precyzja spasowania stożka w zakresie średnic 24,7–28,4 mm.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed montażem zaleca się sprawdzenie stanu tulei oraz smarności przegubu, a po instalacji konieczne jest ustawienie geometrii kół, aby zapewnić prawidłowe prowadzenie maszyny i równomierne zużycie opon. Wysoka jakość wykonania marki Kramp gwarantuje, że element ten sprosta wymaganiom intensywnego użytkowania w warunkach gospodarczych.
