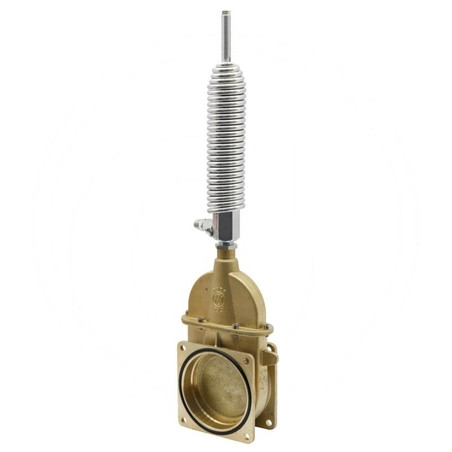

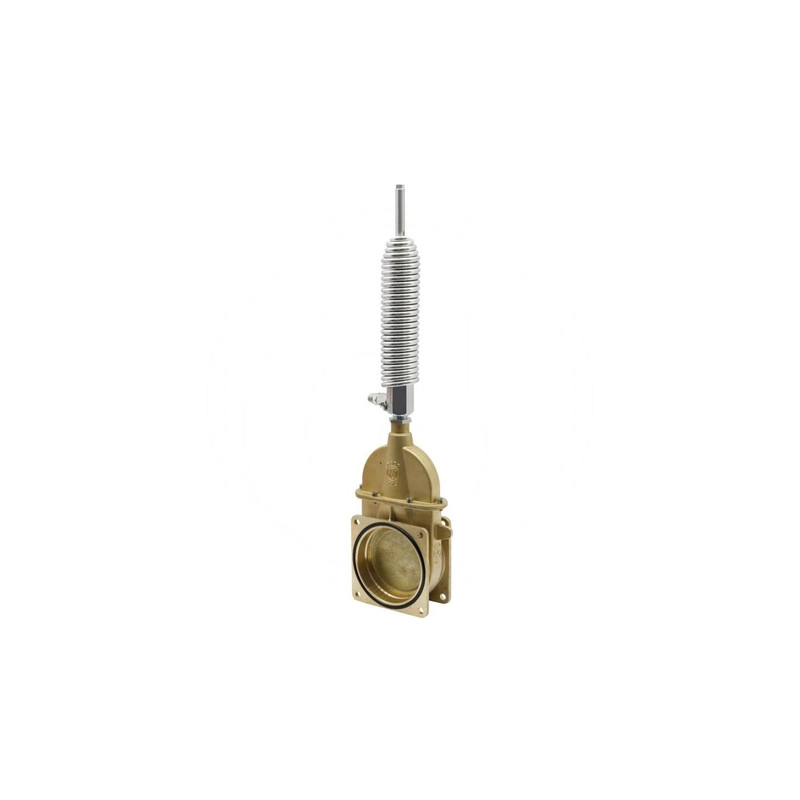

Zasuwa 8"-0074, z siłownikiem hydraulicznym art. 0510

Zasuwa suwakowa 8" z siłownikiem hydraulicznym MZ art. 0510

Zasuwa MZ o średnicy nominalnej 8 cali (200 mm) zintegrowana z siłownikiem hydraulicznym jednostronnego działania stanowi profesjonalne rozwiązanie do systemów przesyłu cieczy i mediów sypkich w rolnictwie oraz przemyśle. Konstrukcja oparta na sprawdzonym mechanizmie zasuwy klinowej zapewnia szczelne odcinanie przepływu, a napęd hydrauliczny umożliwia precyzyjną i bezobsługową kontrolę otwarcia oraz zamknięcia zaworu.

Produkt oznaczony numerem porównawczym ARZO0074200510 został zaprojektowany z myślą o trwałości i łatwości montażu w istniejących instalacjach. Połączenie kołnierzowe pozwala na szybki demontaż i serwisowanie bez konieczności cięcia rur. Dzięki zastosowaniu wysokiej jakości materiałów, zasuwa charakteryzuje się odpornością na zmienne warunki eksploatacyjne.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga dokładnej analizy wymiarów montażowych oraz parametrów roboczych. Poniższe dane techniczne dotyczą konkretnego modelu z siłownikiem art. 0510 i muszą być ściśle przestrzegane podczas projektowania instalacji.

• Średnica nominalna: 8" (187 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz – Kołnierz
• Obsługa: Hydraulika jednostronnego działania
• Maksymalne ciśnienie robocze: 1,5 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Numer referencyjny dostawcy: 4050074200510

Szczegółowe wymiary montażowe

Prawidłowy dobór miejsca montażu oraz dopasowanie do istniejącej infrastruktury wymaga uwzględnienia wszystkich wymiarów geometrycznych urządzenia. Zwróć szczególną uwagę na wysokość całkowitą wraz z siłownikiem oraz rozstaw otworów kołnierzy.

• Ø (średnica przelotu/kołnierza): 187 mm
• h (wysokość korpusu): 388 mm
• H (wysokość całkowita z siłownikiem): 829 mm
• L1 (długość konstrukcyjna 1): 138 mm
• L (długość konstrukcyjna 2): 228 mm
• d (średnica trzpienia/elementu mocującego): 13 mm
• l (szerokość elementu mocującego): 180 mm
• F (rozstaw/wymiar montażowy): 112 mm

Zastosowanie i korzyści eksploatacyjne

Zasuwy suwakowe marki MZ znajdują szerokie zastosowanie w instalacjach nawadniających, systemach transportu pasz, zboża oraz w procesach technologicznych wymagających regulacji przepływu mediów w zakresie temperatur od -15°C do +80°C. Zastosowanie napędu hydraulicznego jednostronnego działania znacząco redukuje wysiłek fizyczny operatora i pozwala na zdalne sterowanie pracą zaworu, co jest kluczowe w dużych obiektach produkcyjnych lub rolniczych.

Konstrukcja kołnierzowa zapewnia wysoką szczelność połączenia i eliminuje ryzyko nieszczelności występujące przy gwintowanych łączach w przypadku dużych średnic. Maksymalne ciśnienie robocze na poziomie 1,5 bar wskazuje na przeznaczenie urządzenia do systemów niskociśnieniowych, grawitacyjnych lub tłocznych o umiarkowanych parametrach.

Specyfikacja producenta

Produkt pochodzi od renomowanego producenta armatury przemysłowej i rolniczej – firmy MZ. Jakość wykonania potwierdzona jest przez precyzyjne parametry techniczne oraz zgodność z normami branżowymi dla zasuwy klinowej o szerokości nominalnej 8 cali. Przed zakupem upewnij się, że parametry hydrauliczne Twojej instalacji (ciśnienie i temperatura) mieszczą się w podanych zakresach, aby zapewnić długotrwałą i bezawaryjną pracę urządzenia.
