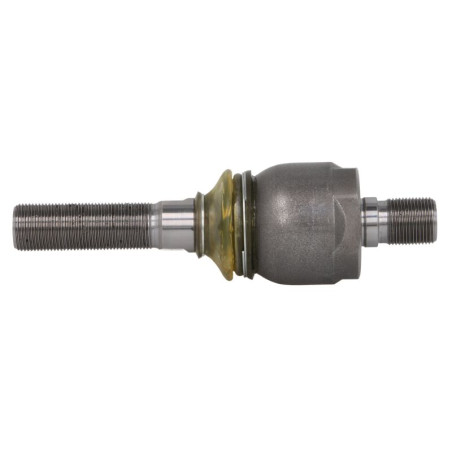

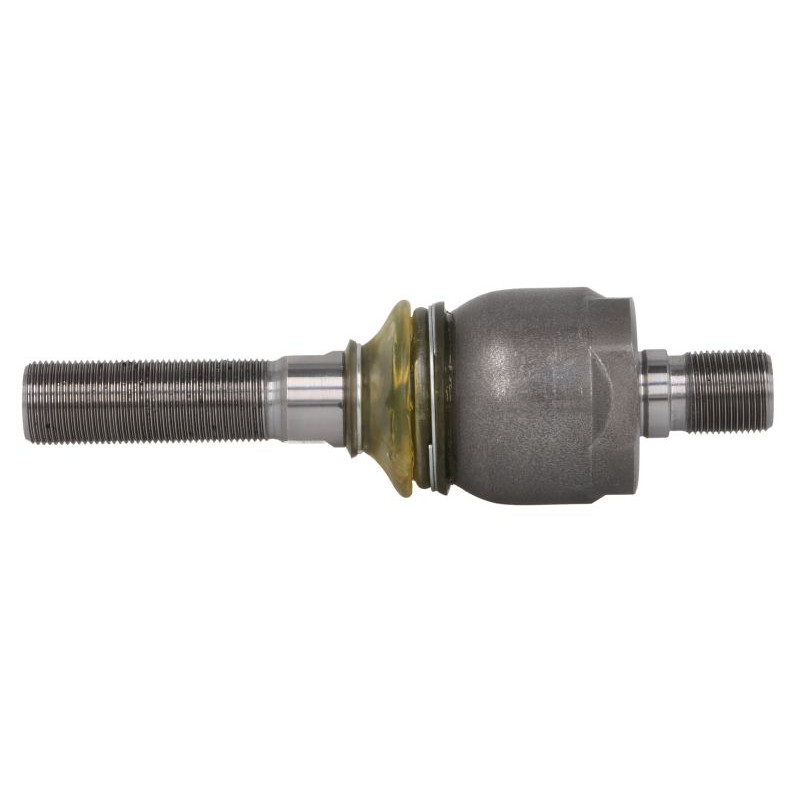

Przegub osiowy L192 GDM22x1,5R GKM22x1,5R

Przegub osiowy L192 – precyzyjne dopasowanie i trwałość

Przedstawiany przegub osiowy oznaczony symbolem L192 to kluczowy element układu kierowniczego, zapewniający precyzyjne przenoszenie sił sterowania oraz kompensację luzów wynikających z pracy zawieszenia. Produkt charakteryzuje się wysoką jakością wykonania, co przekłada się na długotrwałą niezawodność w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych i pojazdów użytkowych.

Kluczową cechą tego komponentu jest jego uniwersalność w zakresie montażu, wynikająca z precyzyjnie dobranych wymiarów stożka osadzenia. Przyleganie do gniazda jest stabilne dzięki zakresowi średnic osadzenia od 19,9 mm do 22,3 mm, co pozwala na elastyczne dopasowanie do różnych typów wahaczy lub zwrotnic. Długość stożka wynosząca 23,5 mm oraz całkowita długość elementu równa 142 mm zapewniają odpowiednią geometrię układu kierowniczego.

Specyfikacja techniczna i parametry gwintów

Konstrukcja przegubu opiera się na solidnych połączeniach gwintowych po obu stronach elementu. Zarówno strona stożka, jak i strona drążka wykorzystują gwint metryczny o średnicy M18 i skoku 1,50 mm. Taka standaryzacja ułatwia montaż oraz ewentualną wymianę innych elementów układu, takich jak końcówki drążków czy same drążki kierownicze.

Warto zwrócić szczególną uwagę na kierunek gwintu po stronie drążka, który jest lewy. Jest to istotny parametr techniczny, który należy bezwzględnie uwzględnić podczas montażu, aby zapewnić prawidłowe dokręcenie i bezpieczeństwo eksploatacji. Gwint po stronie stożka ma długość 23,5 mm, co zapewnia wystarczającą powierzchnię kontaktu dla nakrętki mocującej.

Szerokość główki przegubu wynosi 28 mm, co jest typowym wymiarem dla tej klasy elementów, pozwalającym na swobodny montaż w ograniczonej przestrzeni podwozia. Produkt jest oferowany jako pojedyncza sztuka, gotowa do bezpośredniej instalacji.

Zastosowanie i kompatybilność

Przegub osiowy L192 znajduje zastosowanie w układach kierowniczych pojazdów, gdzie wymagana jest precyzja i odporność na obciążenia dynamiczne. Jest to element zamienny, który często stosowany jest w maszynach rolniczych oraz pojazdach ciężarowych.

Produkt jest kompatybilny z numerem katalogowym Case IH 133743003, co wskazuje na jego szerokie zastosowanie w sprzęcie tej marki. Dzięki zgodności z oryginalnymi specyfikacjami producenta, przegub ten stanowi bezpieczną i ekonomiczną alternatywę dla części oryginalnych, nie ustępując im pod względem parametrów technicznych.

• Symbol handlowy: L192
• Referencja dostawcy: RH61-A086
• Numer katalogowy zamiennika: 133743003 (Case)
• Średnica osadzenia min. (D1): 19,9 mm
• Średnica osadzenia max. (D2): 22,3 mm
• Długość stożka (E): 23,5 mm
• Długość całkowita: 142 mm
• Gwint strony stożka: M18 x 1,50 (długość 23,5 mm)
• Gwint strony drążka: M18 x 1,50 (lewoskrętny)
• Szerokość główki: 28 mm
