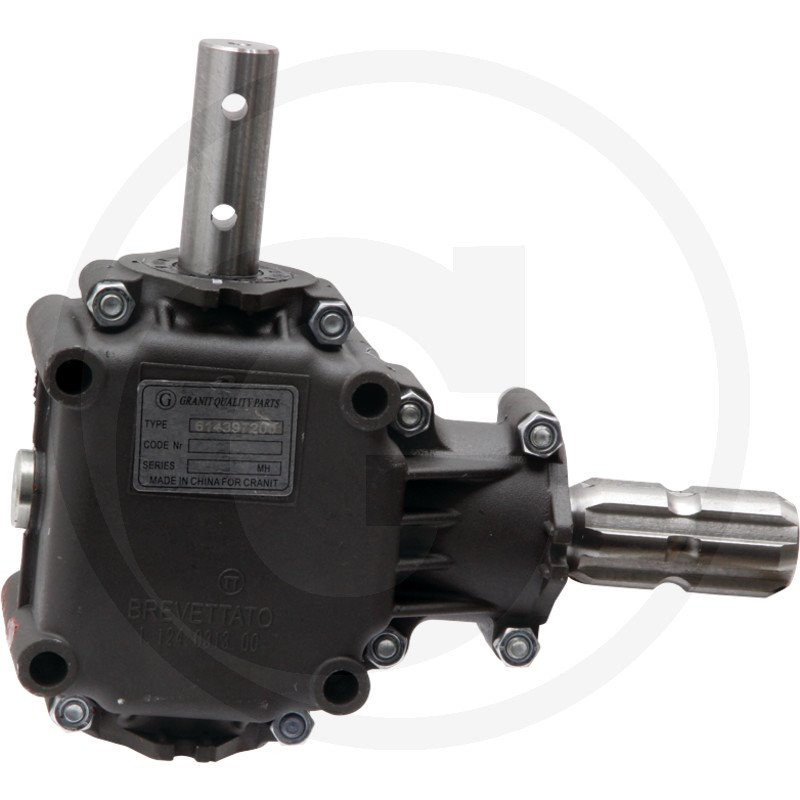

Przekładnia Comer L 1:1, 1 3/8" Z6 / Ø25 mm GR – 614397200

Przekładnia kątowa Comer L 1:1 – Specyfikacja techniczna i zastosowanie

Prezentowana przekładnia kątowa marki Comer, oznaczona numerem katalogowym 614397200 i dystrybuowana przez GRANIT, to precyzyjny element napędowy przeznaczony do zastosowań w maszynach rolniczych oraz ogrodniczych. Konstrukcja typu L charakteryzuje się kątowym przeniesieniem napędu przy zachowaniu przełożenia 1:1, co oznacza, że prędkość obrotowa na wyjściu jest identyczna jak na wejściu. Jest to kluczowe rozwiązanie tam, gdzie konieczna jest zmiana kierunku przenoszenia mocy bez zmiany jej parametrów kinematycznych.

Urządzenie zostało zaprojektowane z myślą o współpracy z wałkami odbioru mocy (WOM) o standardowej prędkości 540 obr./min. Dzięki zastosowaniu hartowanych kół stożkowych o uzębieniu prostym, przekładnia zapewnia wysoką wytrzymałość mechaniczną i odporność na obciążenia dynamiczne występujące podczas pracy w trudnych warunkach terenowych.

Kluczowe parametry techniczne

Dobór odpowiedniej przekładni wymaga ścisłego dopasowania parametrów technicznych do istniejącego układu napędowego. Poniżej przedstawiamy zweryfikowane dane techniczne modelu 614397200:

• Przełożenie: 1:1
• Moc maksymalna: 15 KM (11 kW)
• Prędkość obrotowa wejściowa (n1): 540 obr./min
• Prędkość obrotowa wyjściowa (n2): 540 obr./min
• Moment obrotowy przy 540 obr./min: n1 = 190 Nm, n2 = 190 Nm
• Rozstaw otworów mocujących: 90 mm x 90 mm
• Granica liczby obrotów: do 2000 obr./min
• Waga całkowita (ze smarem): ok. 4,2 kg (waga netto produktu: 4,92 kg)

Budowa i trwałość konstrukcji

Obudowa przekładni wykonana jest z odlewu aluminium, co zapewnia optymalny stosunek wytrzymałości do masy własnej urządzenia. Aluminium jest również odporne na korozję, co wydłuża żywotność elementu w środowisku zewnętrznym. Wnętrze obudowy zawiera koła stożkowe z uzębieniem prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa twardość powierzchni zębów, minimalizując ryzyko ich zużycia lub uszkodzenia w trakcie przenoszenia dużych momentów obrotowych.

Przekładnia dostarczana jest już napełniona odpowiednią ilością smaru (ok. 0,35 kg), co umożliwia jej natychmiastową instalację i uruchomienie. Zalecanym typem smaru jest smar EP 0, który zapewnia skuteczne smarowanie elementów pracujących w wysokich obciążeniach.

Zastosowanie w praktyce

Dzięki uniwersalnym parametrom i kompaktowej budowie, przekładnia Comer L 1:1 znajduje szerokie zastosowanie w różnych typach maszyn. Jest idealnym rozwiązaniem do napędu:

• Zamiatarek mechanicznych
• Mulczarek i rozdrabniaczy
• Rozsiewaczy nawozów sztucznych i wapna
• Innych maszyn ogrodniczych wymagających kątowego przeniesienia napędu z WOM

Konserwacja i eksploatacja

Aby zapewnić długotrwałą i bezawaryjną pracę przekładni, należy stosować się do zaleceń producenta dotyczących konserwacji. Pierwsza wymiana oleju powinna nastąpić po pierwszych 50 godzinach pracy (okres docierania się elementów). Kolejne wymiany należy przeprowadzać w interwałach co 500–800 godzin roboczych lub przynajmniej raz w roku, niezależnie od przebiegu maszyny. Regularna kontrola poziomu i stanu smaru jest kluczowa dla utrzymania pełnej sprawności technicznej urządzenia.
