Przyłącze 45 stopni, 1/4"BSP-9/16"JIC

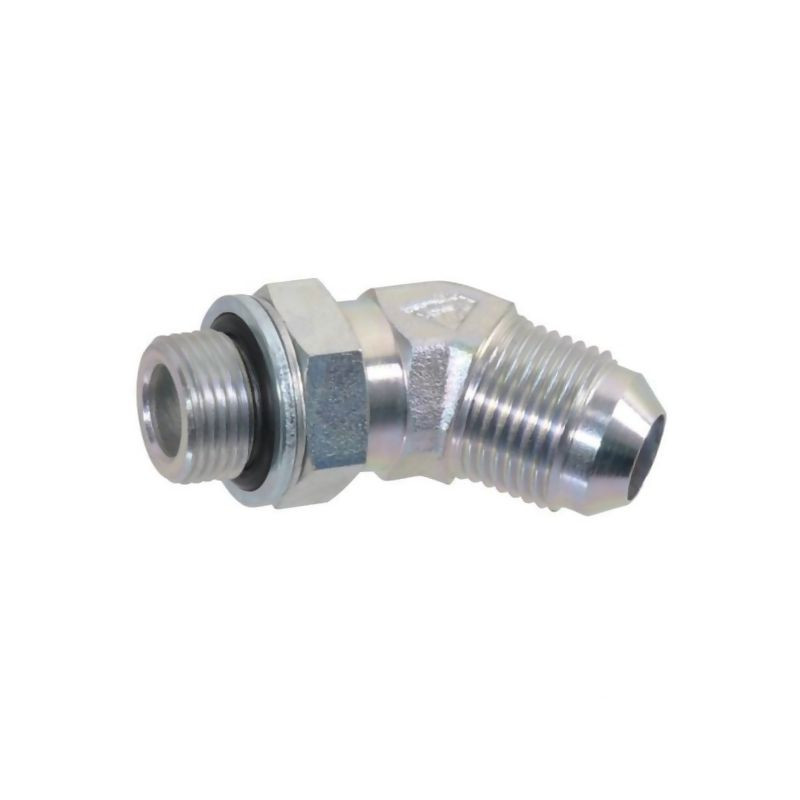

Profesjonalne przyłącze hydrauliczne 45° Alfagomma

Prezentowane przyłącze kątowe marki Alfagomma to precyzyjny element systemu hydraulicznego, zaprojektowany do łączenia przewodów pod kątem 45 stopni. Produkt oznaczony indeksem 152450904 (referencja dostawcy KIB450904) charakteryzuje się wysoką wytrzymałością i odpornością na ekstremalne warunki pracy, co czyni go niezawodnym wyborem w aplikacjach przemysłowych, rolniczych oraz motoryzacyjnych.

Kluczową cechą tego złącza jest jego konstrukcja hybrydowa, umożliwiająca połączenie dwóch różnych standardów gwintów. Z jednej strony znajduje się gwint wewnętrzny BSP 1/4 cala, natomiast z drugiej strony – gwint UNF/JIC 9/16 cala. Taka konfiguracja pozwala na elastyczne montowanie instalacji, gdzie konieczne jest spięcie elementów o różnej specyfikacji technicznej, zachowując przy tym szczelność i stabilność połączenia.

Specyfikacja techniczna i parametry

Przyłącze zostało wykonane z wysokiej jakości stali, a jego powierzchnia poddana została procesowi ocynkowania, co zapewnia skuteczną ochronę przed korozją i czynnikami zewnętrznymi. Element jest przystosowany do pracy z przewodami o średnicy 10 mm (3/8 cala). Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające zgodność produktu z wymaganiami instalacji:

• Producent: Alfagomma
• Typ przyłącza: Kolanko 45°
• Materiał wykonania: Stal ocynkowana
• Gwint 1 (F1): UNF/JIC 9/16 cala
• Gwint 2 (F2): BSP 1/4 cala
• Średnica przewodu: 10 mm (3/8 cala)
• Ciśnienie nominalne: 380 BAR
• Długość mocowania do linii środkowej (L1): 21 mm
• Długość drugiego mocowania do linii środkowej (L2): 29 mm

Zastosowanie i system uszczelniania

Element ten znajduje zastosowanie jako złącze pośredniczące między przewodem z króćcem węża a innymi elementami systemu, takimi jak rury PA. Dzięki kątowi 45 stopni umożliwia prowadzenie przewodów w sposób ergonomiczny, omijając przeszkody konstrukcyjne i redukując napięcia mechaniczne na złączach.

System uszczelniania został dobrany odpowiednio do rodzajów gwintów. Strona JIC wykorzystuje stożek zwężany 74° wraz z pierścieniem oporowym, co gwarantuje metaliczne uszczelnienie pod wysokim ciśnieniem. Strona BSP wyposażona jest w uszczelkę płaską, zapewniającą szczelność w połączeniach gwintowanych cylindrycznych. Wysokie ciśnienie nominalne na poziomie 380 BAR potwierdza przeznaczenie produktu do zaawansowanych układów hydraulicznych, gdzie niezawodność jest priorytetem.

Produkt dostępny jest w wersji standardowej ze stali ocynkowanej. Dla zastosowań wymagających zwiększonej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość dostarczenia wykonania ze stali nierdzewnej na życzenie klienta. Jest to rozwiązanie idealne dla serwisów hydrauliki siłowej, warsztatów mechaniki pojazdowej oraz zakładów produkcyjnych dbających o trwałość swoich instalacji.
