Przyłącze 45 stopni, 3/8"BSP-1/2"JIC

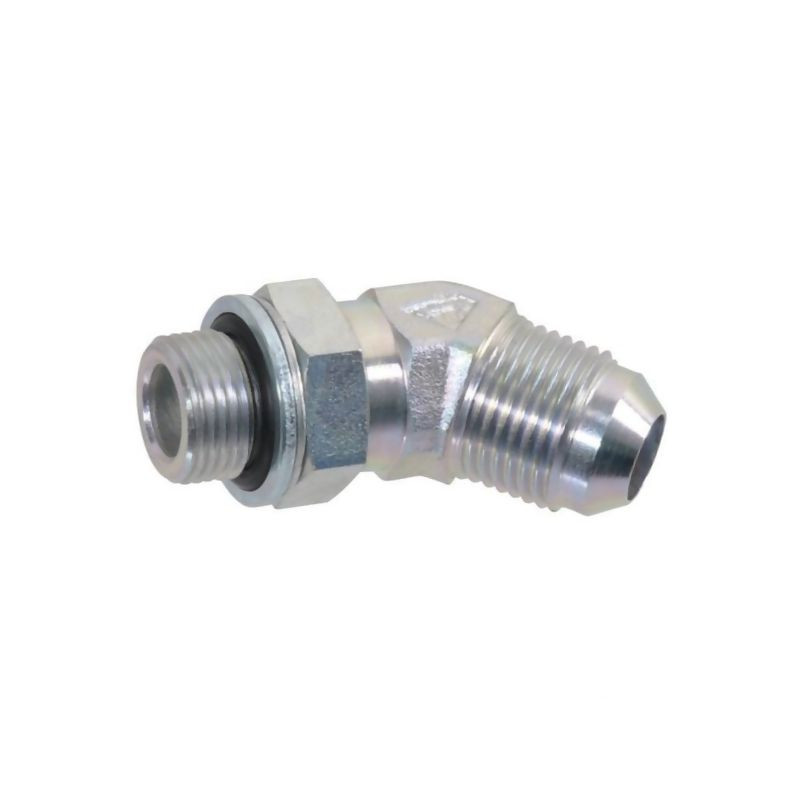

Przyłącze kątowe 45° Alfagomma 3/8" BSP - 1/2" JIC

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji, zaprojektowany do łączenia przewodów hydraulicznych pod kątem 45 stopni. Produkt oznaczony numerem katalogowym 152450806 (kod producenta KIB450806) stanowi niezawodne rozwiązanie w systemach, gdzie wymagana jest zmiana kierunku przepływu medium przy zachowaniu wysokiej szczelności i odporności na ekstremalne obciążenia.

Kluczową cechą tego złącza jest jego hybrydowa konstrukcja gwintów, umożliwiająca integrację różnych standardów w jednej instalacji. Z jednej strony element wyposażony jest w gwint zewnętrzny BSP o rozmiarze 3/8 cala, natomiast druga strona posiada gwint UNF/JIC o wymiarze 1/2 cala. Taka konfiguracja pozwala na bezpośrednie podłączenie przewodu z króćcem węża lub innych elementów systemu PA (polyamide) do portów z gwintem rurowym.

Specyfikacja techniczna i wymiary

Element wykonany jest z wysokiej jakości stali, co gwarantuje jego trwałość mechaniczną oraz odporność na uszkodzenia podczas montażu i eksploatacji. Standardowo przyłącze posiada obróbkę powierzchniową w postaci ocynkowania, co zapewnia skuteczną ochronę antykorozyjną w typowych warunkach pracy. Dla zastosowań wymagających najwyższej odporności na chemikalia lub wilgoć, producent oferuje również wykonanie ze stali nierdzewnej na specjalne życzenie.

Wymiary geometryczne złącza zostały zoptymalizowane pod kątem kompaktowości i łatwości montażu w ciasnych przestrzeniach maszyn rolniczych oraz przemysłowych:

• Długość L1 (mocowanie do linii środkowej): 21 mm
• Długość L2 (drugie mocowanie do linii środkowej): 32,5 mm
• Średnica przewodu: 8 mm (odpowiednik rury 5/16 cala)

Zasada uszczelniania i parametry pracy

Przyłącze wykorzystuje dwa różne mechanizmy uszczelniania, dostosowane do specyfiki każdego z gwintów. Strona JIC (UNF) opiera się na uszczelnieniu metalicznym, realizowanym poprzez stożek zwężany pod kątem 74° oraz pierścień oporowy. Natomiast strona BSP wykorzystuje klasyczne uszczelnienie płaskie. Dzięki takiemu rozwiązaniu złącze charakteryzuje się wyjątkową szczelnością nawet przy bardzo wysokich ciśnieniach roboczych.

Nominalne ciśnienie pracy tego elementu wynosi aż 380 BAR, co kwalifikuje go do zastosowań w zaawansowanych układach hydraulicznych, takich jak:

• Układy sterowania w maszynach rolniczych,
• Siłowniki i pompy hydrauliczne w sprzęcie budowlanym,
• Przemysłowe instalacje przesyłowe cieczy hydraulicznych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu. Jego solidna konstrukcja oraz precyzja wykonania zgodnie z normami JIC i BSP zapewniają długą bezawaryjną pracę systemu hydraulicznego.
