Przyłącze A, 27x2,0-30x2,0 -22L

Przyłącze hydrauliczne Voss typu A – precyzja i szczelność w instalacjach

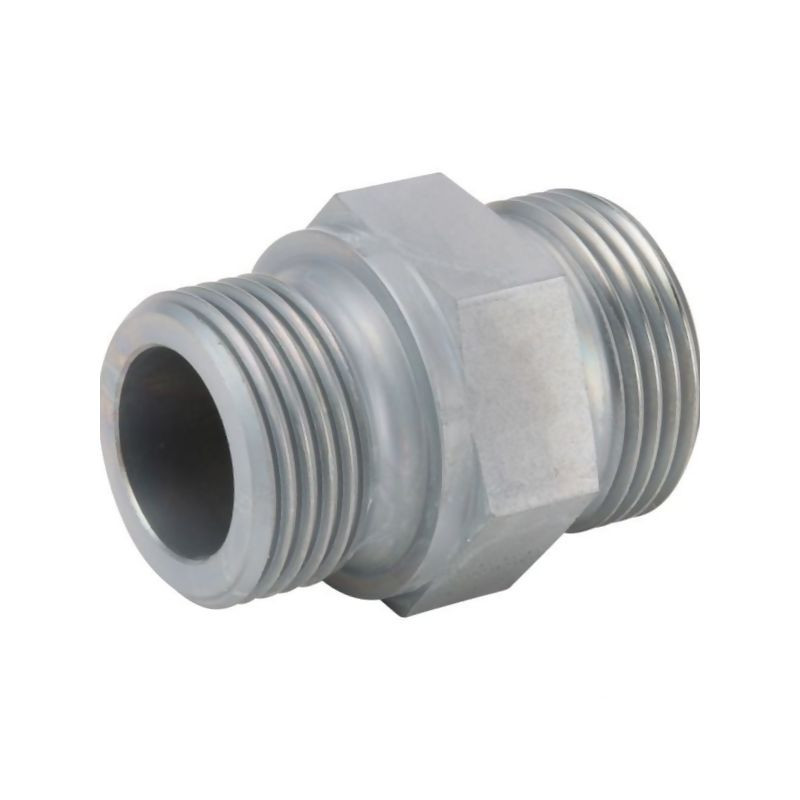

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10022LM27, to profesjonalny element systemów rurowych zaprojektowany do pracy w wymagających warunkach przemysłowych. Produkt należy do serii L i charakteryzuje się wysoką odpornością na korozję dzięki zastosowaniu powłoki cynkowo-niklowej. Jest to rozwiązanie idealne dla inżynierów i mechaników szukających niezawodnych komponentów do budowy przewodów hydraulicznych.

Zastosowanie i funkcjonalność

Głównym zadaniem tego przyłącza jest bezpośrednie połączenie z metryczną nakrętką wężyka lub wstępnie zmontowanym złączem. Dzięki zastosowaniu uszczelnienia krawędzią tnącą (kształt B zgodnie z DIN 3852), element ten gwarantuje minimalne ryzyko wycieku medium roboczego, co jest kluczowe dla bezpieczeństwa i efektywności pracy maszyn.

Przyłącze znajduje szerokie zastosowanie w systemach:

• Węży hydraulicznych,
• Przewodów hydraulicznych wysokiego ciśnienia.

Produkt spełnia normę ISO 228 oraz standard DIN 2353, co potwierdza jego zgodność z międzynarodowymi wymaganiami jakościowymi w branży hydrauliki siłowej.

Specyfikacja techniczna i wymiary

Kluczowym aspektem doboru właściwego przyłącza jest dokładna znajomość jego parametrów geometrycznych. Poniżej przedstawiono szczegółowe dane techniczne produktu Voss 10022LM27:

• Typ przyłącza: A (metryczny-metryczny),
• Gwint przyłącza: 27 x 2,0 mm (średnica zewnętrzna 27 mm, skok 2,00 mm),
• Gwint złącza: M30 x 2,0,
• Seria: L (lekka),
• Średnica rury (d1): 22 mm,
• Długość całkowita (lg): 45 mm,
• Długość gwintu (K): 16 mm,
• Rozwartość klucza (S1): 32 mm,
• Średnica zewnętrzna: 32 mm,
• Wymiar l2: 21,5 mm.

Wytrzymałość i parametry robocze

Przyłącze zostało zaprojektowane do pracy pod wysokim ciśnieniem. Maksymalne ciśnienie nominalne (PN) wynosi aż 125 BAR, co pozwala na jego stosowanie w zaawansowanych układach napędowych i sterujących. Dla zapewnienia pełnej szczelności i bezpieczeństwa konstrukcji, zalecany moment dokręcania wynosi 150 N·m.

Obróbka powierzchniowa cynk/nikiel zapewnia nie tylko estetyczny wygląd, ale przede wszystkim długotrwałą ochronę przed czynnikami zewnętrznymi i korozją, co wydłuża żywotność całej instalacji.

Dostępność i opcje dodatkowe

Standardowo produkt oferowany jest w wersji ze stali ocynkowanej. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, na zamówienie dostępne są wersje wykonane ze stali szlachetnej. Waga jednostkowa elementu to 12,9 kg, co wskazuje na masywną i solidną konstrukcję przeznaczoną do intensywnego użytku przemysłowego.
