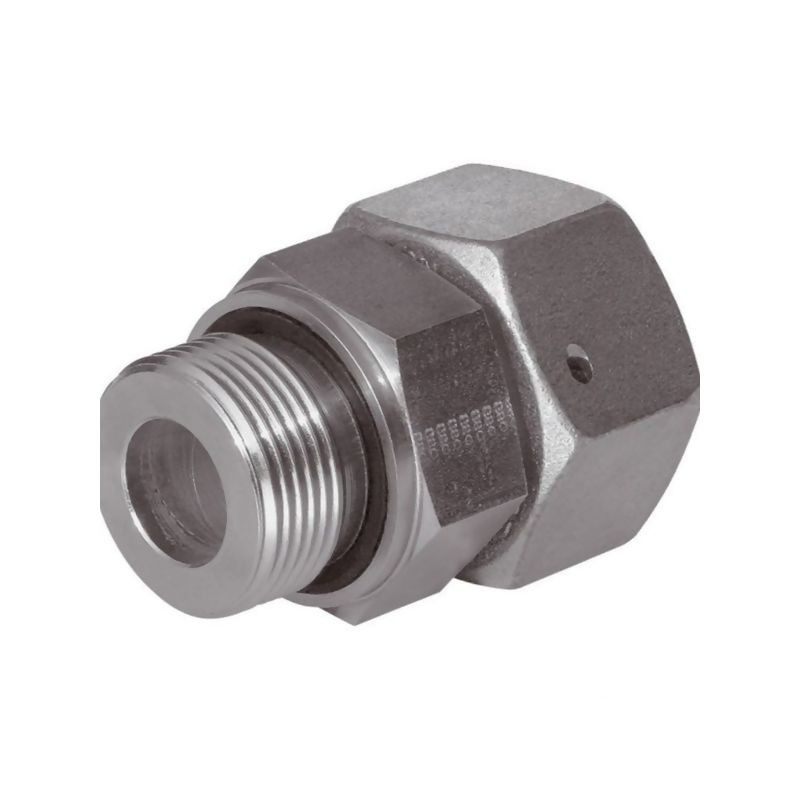

Przyłącze E, 1/4"BSP-14x1,5 -6S

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 1326SR14WD, to zaawansowane technicznie rozwiązanie zaprojektowane do budowy niezawodnych systemów przewodów hydraulicznych. Produkt ten stanowi kluczowy element w instalacjach, gdzie wymagana jest wysoka szczelność oraz odporność na zmienne warunki pracy. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, montaż jest nie tylko szybszy, ale przede wszystkim eliminuje ryzyko błędów ludzkich, które mogłyby prowadzić do nieszczelności układu.

Konstrukcja przyłącza typu E łączy w sobie gwint przyłącza 1/4" BSP z gwintem złącza metrycznym 14x1,5, co czyni je uniwersalnym elementem łączącym różne standardy w jednym węźle. Produkt jest dostosowany do rur o średnicy 6 mm (seria S), co jest typowe dla układów sterowania i mniejszych obwodów hydraulicznych, gdzie liczy się precyzja i kompaktowość zabudowy.

Kluczowe korzyści i właściwości techniczne

Główną zaletą tego rozwiązania jest optymalne połączenie z pierścieniem zacinającym, co gwarantuje doskonałe działanie nawet przy wysokich obciążeniach dynamicznych. Wstępny montaż pierścienia uszczelniającego znacząco redukuje ryzyko wycieków podczas eksploatacji, co przekłada się na niższe koszty serwisowe i większe bezpieczeństwo pracy maszyn.

• Wysoka odporność na korozję: Powierzchnia elementu poddana została obróbce cynkowo-niklowej, co zapewnia trwałość w trudnych warunkach środowiskowych, typowych dla przemysłu ciężkiego i rolnictwa.
• Szczelność i niezawodność: Zastosowanie nakrętki złączkowej ze stożkiem 24° oraz o-ringiem, w połączeniu z gwintem wkręcanym z uszczelnieniem miękkim, tworzy barierę nie do pokonania dla cieczy hydraulicznej pod wysokim ciśnieniem.
• Precyzyjne wykonanie: Wszystkie wymiary są zgodne z normą DIN 2401, co ułatwia integrację z innymi komponentami systemów hydraulicznych.

Specyfikacja techniczna i parametry pracy

Przyłącze Voss 1326SR14WD charakteryzuje się imponującymi parametrami wytrzymałościowymi. Nominalne ciśnienie robocze (PN) wynosi 630 BAR, przy czym maksymalne ciśnienie testowe sięga 800 BAR. Takie parametry pozwalają na stosowanie tego elementu w systemach wysokociśnieniowych, wymagających bezkompromisowej jakości połączeń.

Dla instalatorów istotne są również wymiary montażowe oraz wymagane narzędzia. Przyłącze posiada długość gwintu K wynoszącą 12 mm oraz całkowitą długość L1 równą 27 mm. Do poprawnego montażu wymagane są klucze o rozwartości S1 = 19 mm oraz S2/SW3 = 17 mm. Zalecany moment dokręcania to 60 N·m, co należy ściśle przestrzegać, aby zapewnić pełną funkcjonalność uszczelnienia.

Szczegółowe dane techniczne:

• Producent: Voss
• Indeks produktu: 1326SR14WD
• Rodzinia gwintu przyłącza: 1/4" BSP
• Gwint złącza: 14x1,5 mm
• Średnica rury: 6 mm (Seria S)
• Ciśnienie nominalne (PN): 630 BAR
• Ciśnienie maksymalne: 800 BAR
• Moment dokręcania: 60 N·m
• Obróbka powierzchni: Cynk / Nikiel
• Wymiary kluczy: S1: 19 mm, S2: 17 mm
• Długość gwintu (K): 12 mm
• Długość całkowita (L1): 27 mm

Warto zaznaczyć, że produkt ten jest dostępny również w wersjach specjalistycznych na zamówienie, takich jak wykonanie ze stali szlachetnej lub z uszczelką Viton, co rozszerza jego zastosowanie do mediów agresywnych chemicznie lub w środowiskach o podwyższonych wymaganych higienicznych. Standardowo jednak oferowana wersja cynkowano-niklowana jest wystarczająca dla większości zastosowań przemysłowych, motoryzacyjnych i rolniczych.
