Przyłącze E, 1i1/2"BSP-52x2,0 -38S

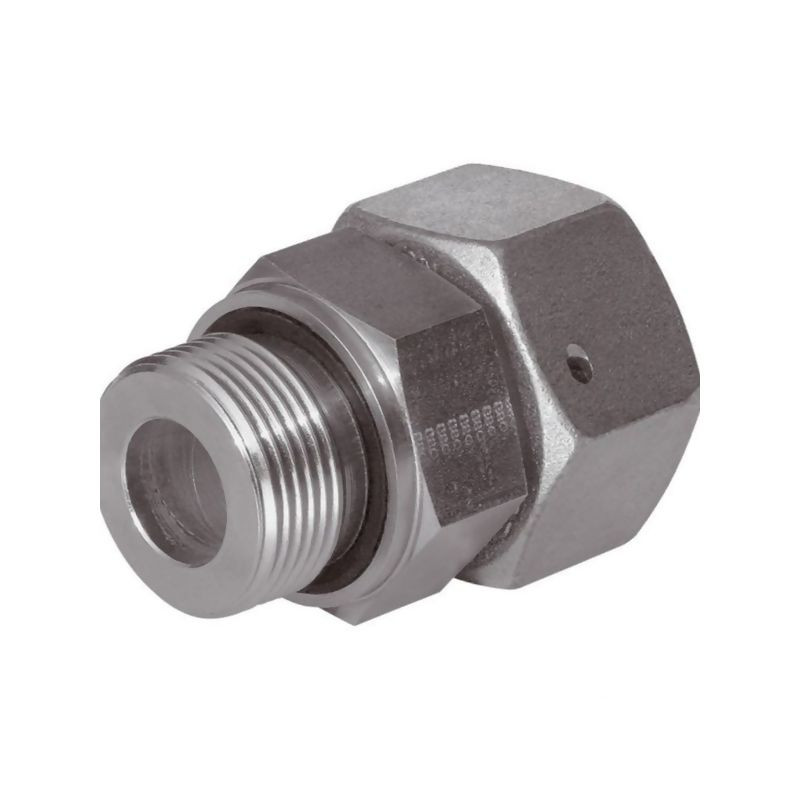

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Voss, oznaczone indeksem 13238SR112WD. Jest to element kluczowy dla budowy szczelnych i wytrzymałych instalacji rurowych, przeznaczony do łączenia przewodów hydraulicznych w systemach wymagających wysokiej niezawodności. Produkt został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie liczy się precyzja wykonania oraz odporność na trudne warunki eksploatacyjne.

Przyłącze typu E charakteryzuje się specyficzną konstrukcją, umożliwiającą połączenie rury o średnicy 38 mm (seria S) z gwintem przyłącza 1-1/2" BSP. Gwint złącza metrycznego ma wymiar 52x2,0 mm, co zapewnia stabilne i bezpieczne mocowanie. Element ten jest dostarczany jako wstępnie zmontowany pierścień samouszczelniający, co znacząco ułatwia proces montażu i redukuje ryzyko błędów instalacyjnych.

Kluczowe cechy techniczne i parametry

Produkt wyróżnia się solidnym wykonaniem oraz precyzyjnie dobranymi parametrami technicznymi, które gwarantują długotrwałą eksploatację. Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co zapewnia doskonałą odporność na korozję oraz estetyczny wygląd. Dzięki temu przyłącze może pracować w środowiskach narażonych na wilgoć i czynniki chemiczne.

Oto szczegółowe dane techniczne przyłącza Voss 13238SR112WD:

• Producent: Voss
• Typ przyłącza: E (BSP-metryczny)
• Gwint przyłącza: 1-1/2" BSP
• Gwint złącza: 52x2,0 mm
• Średnica rury: 38 mm (Seria S)
• Ciśnienie nominalne (PN): 315 BAR
• Maksymalne ciśnienie (wg DIN 2401): 420 BAR
• Moment dokręcania: 600 N·m
• Uszczelnienie: Nakrętka złączkowa ze stożkiem 24° i o-ringiem; gwint wkręcany z uszczelnieniem miękkim

Wymiary montażowe i kompatybilność

Prawidłowy dobór narzędzi oraz znajomość wymiarów geometrycznych są niezbędne dla poprawnego montażu. Przyłącze posiada precyzyjnie określone rozwartości kluczy, które należy stosować podczas instalacji, aby nie uszkodzić gwintów ani powierzchni uszczelniających.

• Rozwartość klucza S1: 55 mm
• Rozwartość klucza SW3: 60 mm
• Rozwartość klucza S2 (drugi koniec): 60 mm
• Długość gwintu (K): 22 mm
• Długość L1: 60 mm
• Długość l5: 60 mm
• Średnica d7: 54,9 mm
• Średnica wewnętrzna (i): 22 mm
• Średnica zewnętrzna (x): 30 mm

Zastosowanie i korzyści użytkowe

Głównym zastosowaniem tego przyłącza jest budowa przewodów hydraulicznych w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Wstępnie zmontowany pierścień samouszczelniający minimalizuje ryzyko wycieków, co jest krytyczne dla bezpieczeństwa i efektywności pracy układów hydraulicznych. Optymalne połączenie z pierścieniem zacinającym zapewnia doskonałe działanie systemu nawet przy wysokich ciśnieniach roboczych.

Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej lub z uszczelką Viton, co rozszerza zakres zastosowań w środowiskach o podwyższonej agresywności chemicznej lub wymagających wyższych standardów higienicznych. Standardowa wersja cynkowano-niklowana stanowi jednak optymalny wybór dla większości typowych zastosowań hydraulicznych, oferując doskonały stosunek jakości do ceny.
