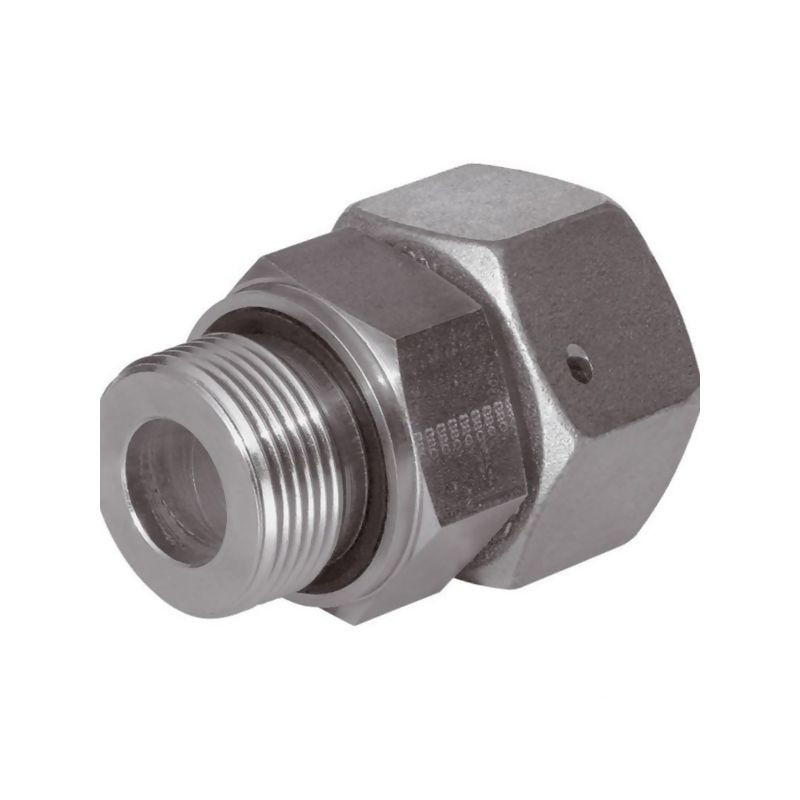

Przyłącze E, 3/8"BSP-20x1,5 -12S

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13212SR38WD, to zaawansowane technologicznie rozwiązanie zaprojektowane do tworzenia szczelnych i trwałych połączeń w systemach hydrauliki siłowej. Produkt ten należy do serii S i charakteryzuje się wysoką jakością wykonania, co jest kluczowe w zastosowaniach przemysłowych, gdzie niezawodność instalacji ma fundamentalne znaczenie dla bezpieczeństwa i ciągłości pracy maszyn.

Konstrukcja przyłącza typu E umożliwia efektywne połączenie rur o średnicy 12 mm z elementami wyposażonymi w gwint BSP 3/8 cala. Dzięki zastosowaniu precyzyjnej obróbki powierzchniowej oraz wysokiej klasy materiałów, złącze zapewnia optymalną współpracę z pierścieniem zacinającym, minimalizując ryzyko awarii i nieszczelności nawet przy wysokich obciążeniach ciśnieniowych.

Kluczowe cechy i korzyści użytkowe

Główną zaletą tego przyłącza jest wstępnie zmontowany pierścień samouszczelniający. Takie rozwiązanie znacząco ułatwia proces montażu, skraca czas potrzebny na instalację oraz redukuje ryzyko błędów ludzkich podczas składania złącza. System ten gwarantuje doskonałe działanie uszczelniające, co przekłada się na niewielkie ryzyko wycieku cieczy hydraulicznej, nawet w warunkach dynamicznych obciążeń i wibracji.

Dodatkowo, produkt wyróżnia się dużą odpornością na korozję dzięki zastosowaniu powłoki cynkowo-niklowej. Ochrona ta wydłuża żywotność elementu, szczególnie w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy kontakt z agresywnymi czynnikami zewnętrznymi.

• Wstępnie zmontowany pierścień samouszczelniający dla szybszego i pewniejszego montażu.
• Wysoka odporność na korozję dzięki powłoce cynk/nikiel.
• Optymalne połączenie z pierścieniem zacinającym zapewniające szczelność.
• Możliwość zamówienia wersji ze stali szlachetnej lub z uszczelką Viton (na indywidualne zamówienie).

Specyfikacja techniczna i parametry

Przyłącze zostało zaprojektowane do pracy w systemach o wysokim ciśnieniu nominalnym. Zgodnie z normą DIN 2401, element ten wytrzymuje ciśnienie do 630 BAR, co predysponuje go do zastosowań w zaawansowanych układach hydraulicznych wymagających dużej mocy i precyzji działania.

Konstrukcja obejmuje nakrętkę złączkową ze stożkiem 24° oraz o-ringiem, a także gwint wkręcany z uszczelnieniem miękkim. Taka konfiguracja zapewnia stabilność połączenia i hermetyczność na styku gwintów.

Dane techniczne:

• Producent: Voss
• Symbol/Indeks: 13212SR38WD
• Typ przyłącza: E (BSP-metryczny)
• Gwint przyłącza: 3/8" BSP
• Gwint złącza: 20x1,5
• Seria: S
• Średnica rury: 12 mm
• Ciśnienie nominalne (PN): 630 BAR
• Moment dokręcania: 90 N·m
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc, Nickel-plated)
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza SW3/S2: 22 mm / 24 mm
• Długość gwintu K: 12 mm
• Długość L1/l5: 34 mm
• Wymiar d7: 21,9 mm
• Wymiar i: 12 mm
• Wymiar x: 8 mm

Produkt jest dostępny od ręki w cenie jednostkowej za sztukę. W przypadku specjalistycznych zastosowań, producent oferuje możliwość wykonania wersji ze stali szlachetnej lub z uszczelką wykonaną z materiału Viton, co należy ustalać indywidualnie przy składaniu zamówienia.
